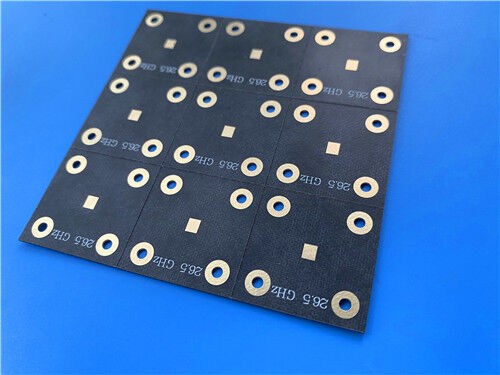

Эта 2-слойная жесткая печатная плата Taconic TLX-6 представляет собой высоконадежную высокочастотную печатную плату, разработанную для массового производства антенн, микроволновых и РЧ-систем. Изготовленная из оригинального армированного стекловолокном ламината Taconic TLX-6 на основе ПТФЭ, эта печатная плата обладает выдающейся механической прочностью и стабильными электрическими характеристиками в суровых условиях эксплуатации, что делает ее идеальной для РЧ-оборудования, работающего в экстремальных условиях. Имея ультратонкую общую толщину 0,2 мм и внешнее медное покрытие толщиной 1 унция, она использует покрытие иммерсионным золотом для обеспечения надежной паяемости, превосходной антикоррозийной стойкости и долговременной стабильности сигнала. Плата поддерживает изготовление тонких проводников/зазоров 5/7 мил и прецизионное сверление микроотверстий диаметром 0,3 мм без глухих переходных отверстий. Она имеет белую шелкографию на верхнем слое и открытую медь с обеих сторон без паяльной маски.
Спецификация печатной платы
| Пункт спецификации |
Детали |
| Базовый материал |
Высокочастотный ламинат Taconic TLX-6 на основе ПТФЭ и стекловолокна |
| Конфигурация слоев |
2-слойная жесткая структура печатной платы |
| Толщина готовой платы |
0,2 мм |
| Размеры платы |
105 мм × 98 мм (1 шт.), допуск размеров: ±0,15 мм |
| Толщина внешнего медного покрытия |
1 унция (1,4 мил) готового веса меди для внешних слоев |
| Толщина покрытия переходных отверстий |
Толщина покрытия 20 мкм |
| Минимальный проводник/зазор |
5/7 мил |
| Минимальный размер сверления отверстий |
0,3 мм |
| Конструкция глухих переходных отверстий |
Не используется |
| Обработка поверхности |
Иммерсионное золото |
| Шелкография |
Белая шелкография сверху, без шелкографии снизу |
| Паяльная маска |
Без покрытия сверху и снизу |
| Стандарт качества |
Промышленный стандарт IPC-Class-2 |
| Предварительная проверка перед отправкой |
100% полная электрическая инспекция |
Структура стека печатной платы
Этот симметричный 2-слойный жесткий стек имеет ультратонкий диэлектрический сердечник из стекловолокна Taconic TLX-6 на основе ПТФЭ. Встроенное армирование стекловолокном значительно повышает жесткость конструкции и стабильность размеров, эффективно противостояя механическим вибрациям, высоким температурам и сложным воздействиям окружающей среды. Стандартизированная симметричная структура ламинирования обеспечивает равномерную производительность электрической передачи, идеально соответствуя структурным и эксплуатационным требованиям низкослойных микроволновых и антенных печатных плат.
| Слой стека |
Детали параметра |
| Верхний медный слой |
Медная фольга толщиной 35 мкм |
| Диэлектрический сердечник TLX-6 |
Композитный субстрат из высокопрочного ПТФЭ и стекловолокна толщиной 0,089 мм (3,5 мил) |
| Нижний медный слой |
Медная фольга толщиной 35 мкм |
Статистика печатной платы
Эта высокочастотная антенная печатная плата TLX-6 использует усовершенствованную компоновку компонентов и схему распределения переходных отверстий. Благодаря согласованному количеству контактных площадок и дизайну сетевых цепей, она адаптируется к требованиям компактных миниатюрных РЧ-сборок, обеспечивая точную передачу сигнала с низкими потерями для различных микроволновых функциональных модулей и сложных коммуникационных цепей.
| Статистический пункт |
Количество |
| Установленные компоненты |
102 |
| Общее количество контактных площадок |
98 |
| Контактные площадки сквозных отверстий |
61 |
| Контактные площадки SMT сверху |
37 |
| Контактные площадки SMT снизу |
0 |
| Количество переходных отверстий |
127 |
| Количество сетевых цепей |
2 |
Обзор высокочастотного субстрата TLX-6

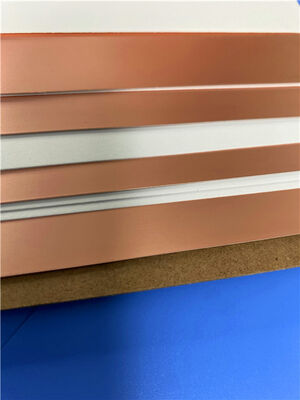

Taconic TLX-6 — это профессиональный ламинат на основе ПТФЭ и стекловолокна, разработанный для высокообъемных антенных и РЧ-микроволновых применений. Этот универсальный материал с настраиваемой толщиной субстрата и разнообразными вариантами медного покрытия специально оптимизирован для низкослойныхмикроволновых печатных платмакетов. Его уникальная армированная стекловолокном структура обеспечивает превосходное механическое армирование, позволяя противостоять экстремальным условиям эксплуатации, включая вибрацию при запуске, воздействие высоких температур двигателя, космическое излучение, суровые морские условия и широкий диапазон температурных изменений. Благодаря превосходной устойчивости к окружающей среде и стабильным физическим и электрическим свойствам, TLX-6 является экономически эффективным, высоконадежным субстратом для высокочастотных электронных устройств с длительным сроком службы.
Преимущества основного материала TLX-6
Субстрат Taconic TLX-6 сочетает в себе превосходную электрическую согласованность, механическую долговечность и адаптивность к окружающей среде, обеспечивая стабильную низкопотерю высокую частоту для коммерческих коммуникаций, промышленного тестирования и аэрокосмического РЧ-оборудования. Его основные преимущества обеспечивают долговременную стабильную работу в сложных условиях применения:
Превосходные характеристики PIM: характеристики пассивной интермодуляции ниже -160 дБм, эффективно устраняющие помехи сигнала и обеспечивающие чистую, стабильную высокочастотную передачу сигнала
Превосходная механическая и термическая стойкость: армированная стекловолокном структура повышает прочность и термическую стабильность, предотвращая деформацию конструкции при вибрации и циклах высоких температур
Точный и стабильный Dk: строго контролируемая диэлектрическая проницаемость с незначительным дрейфом параметров, поддерживающая стабильную электрическую производительность при длительной эксплуатации
Высокая стабильность размеров: сохраняет точный размер и плоскостность платы при экстремальных изменениях температуры и механических нагрузках
Ультранизкое влагопоглощение: минимизирует влияние влажности на диэлектрические свойства, повышая адаптивность к окружающей среде для наружного и морского применения
Низкие диэлектрические потери: низкое значение DF снижает затухание высокочастотного сигнала, максимизируя целостность сигнала для систем передачи микроволн
Класс огнестойкости UL 94 V0: соответствует международным стандартам промышленной безопасности, обеспечивая безопасную работу электронного оборудования
Адаптивность к низкослойным микроволновым макетам: формула специально оптимизирована для низкослойного построения РЧ и микроволновых цепей, балансируя производительность и экономическую эффективность
Типичные сценарии применения
Благодаря точным диэлектрическим характеристикам, надежной механической структуре и высокой устойчивости к окружающей среде, высокочастотные печатные платы Taconic TLX-6 широко используются в основных отраслях микроволновой и радиочастотной техники, охватывая коммерческие коммуникации, промышленное тестирование и прецизионное оборудование для обнаружения:
- Прецизионные радарные системы обнаружения и зондирования
- Оборудование базовых станций мобильной связи 5G/4G
- Микроволновые испытательные приборы и измерительное оборудование
- Устройства передачи и обработки микроволновых сигналов
- РЧ-компоненты: ответвители, делители, сумматоры, усилители мощности и различные высокочастотные антенные модули
Обеспечение качества и глобальное обслуживание
Все высокочастотные печатные платы Taconic TLX-6 изготавливаются в строгом соответствии со стандартами качества IPC-Class-2. Используя стандартные производственные файлы Gerber RS-274-X, каждая плата обеспечивает точный допуск размеров и стабильную электрическую повторяемость, поддерживая стабильное массовое производство. Каждая готовая печатная плата проходит комплексное электрическое тестирование перед отправкой для устранения функциональных дефектов и гарантии однородного качества партии. Мы предоставляем глобальную логистику и профессиональную техническую поддержку, предлагая надежные решения для высокочастотных печатных плат для коммуникационных, разведывательных и промышленных микроволновых проектов по всему миру.
