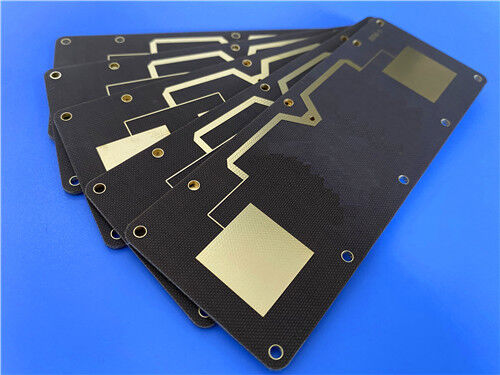

Двухслойная жесткая радиочастотная печатная плата Taconic TLX-8 представляет собой высоконадежную печатную плату, изготовленную из ламината стекловолокна из ПТФЭ и специально разработанную для антенных систем большого объема и общих микроволновых радиочастотных приложений. Используя основную подложку Taconic TLX-8 и стандартные внешние медные слои толщиной 1 унцию, эта толщина составляет 0,85 мм.высокочастотная печатная платаиспользует премиальную отделку поверхности чистым золотом и полностью соответствует качеству IPC-класса 2. Перед поставкой каждая печатная плата проходит 100% электрические испытания, что обеспечивает сверхнизкие диэлектрические потери, строго контролируемую диэлектрическую проницаемость, выдающиеся характеристики PIM и исключительную устойчивость к суровым условиям окружающей среды.
Что такое Taconic TLX-8? Расширенное введение в субстрат
Taconic TLX-8 — это ламинат из стекловолокна из ПТФЭ премиум-класса, широко используемый в качестве подложки для антенн большого объема для широкого спектра радиочастотных и микроволновых применений. Благодаря гибкой настройке толщины и различным вариантам медной оболочки этот высокочастотный материал оптимизирован для компоновки СВЧ-печатных плат с малым количеством слоев. Он обеспечивает превосходное механическое усиление и стойкость к воздействию окружающей среды, что делает его идеальным решением для подложки для электронных сборок, работающих в экстремальных рабочих условиях.
Подложка Taconic TLX-8 обеспечивает выдающиеся характеристики защиты от ползучести в условиях эксплуатации с высокой вибрацией, надежную термостойкость для модулей, установленных на двигателе, устойчивость к радиации для устройств космического класса, исключительную устойчивость к морской воде для антенн военно-морских кораблей и постоянную термическую стабильность для подложек для подложек полетных высотомеров. Благодаря универсальной адаптации к окружающей среде печатные платы Taconic TLX-8 поддерживают стабильную работу радиочастотных цепей в аэрокосмических, морских, автомобильных и промышленных микроволновых системах.
Основные преимущества печатной платы Taconic TLX-8
Материал для высокочастотных печатных плат Taconic TLX-8 сочетает в себе превосходные электрические характеристики, стабильные механические свойства и надежные показатели безопасности, обеспечивая комплексные технические преимущества:
Превосходные характеристики PIM: достигаются характеристики пассивной интермодуляции ниже -160 дБн, обеспечивая сверхчистое качество сигнала для чувствительных антенн и систем связи.
Стабильные электрические свойства: низкая, строго контролируемая диэлектрическая проницаемость (Dk) и сверхнизкий коэффициент рассеяния (Df), что минимизирует затухание высокочастотного сигнала и поддерживает стабильную эффективность передачи.
Повышенная механическая и термическая стабильность: обеспечивает превосходную стабильность размеров и сбалансированное поведение при тепловом расширении для предотвращения структурной деформации во время термоциклирования и механического напряжения.
Минимальное поглощение влаги: Чрезвычайно низкая скорость поглощения воды предотвращает отклонение электрических параметров в средах с высокой влажностью.
Высокая огнестойкость: соответствует стандартам безопасности UL 94 V0, обеспечивая безопасную работу высокочастотного электронного оборудования в промышленных условиях.
Оптимизированное соотношение цены и качества: специально разработано для низкоуровневых СВЧ-печатных плат, сочетая в себе превосходные радиочастотные характеристики с экономичным массовым производством.
Свойства Taconic TLX-8
| ТИПИЧНЫЕ ЗНАЧЕНИЯ TLX-8 |
| Свойство |
Метод испытания |
Единица |
Ценить |
Единица |
Ценить |
| ДК @10 ГГц |
МПК-650 2.5.5.3 |
|
2,55 |
|
2,55 |
| Df @ 1,9 ГГц |
МПК-650 2.5.5.5.1 |
|
0,0012 |
|
0,0012 |
| Df @ 10 ГГц |
МПК-650 2.5.5.5.1 |
|
0,0017 |
|
0,0017 |
| Диэлектрический пробой |
МПК-650 2.5.6 |
кВ |
>45 |
кВ |
>45 |
| Поглощение влаги |
МПК-650 2.6.2.1 |
% |
0,02 |
% |
0,02 |
| Прочность на изгиб (MD) |
АСТМ Д 709 |
пси |
28 900 |
Н/мм2 |
|
| Прочность на изгиб (CD) |
АСТМ Д 709 |
пси |
20,600 |
Н/мм2 |
|
| Предел прочности (МД) |
АСТМ Д 902 |
пси |
35 600 |
Н/мм2 |
|
| Предел прочности (CD) |
АСТМ Д 902 |
пси |
27 500 |
Н/мм2 |
|
| Удлинение при разрыве (MD) |
АСТМ Д 902 |
% |
3,94 |
% |
3,94 |
| Удлинение при разрыве (CD) |
АСТМ Д 902 |
% |
3,92 |
% |
3,92 |
| Модуль Юнга (MD) |
АСТМ Д 902 |
тыс. фунтов на квадратный дюйм |
980 |
Н/мм2 |
|
| Модуль Юнга (CD) |
АСТМ Д 902 |
тыс. фунтов на квадратный дюйм |
1200 |
Н/мм2 |
|
| Модуль Юнга (МД) |
АСТМ Д 3039 |
тыс. фунтов на квадратный дюйм |
1630 |
Н/мм2 |
|
| Коэффициент Пуассона |
АСТМ Д 3039 |
|
0,135 |
Н/мм |
|
| Пил Стенгт (1 унция) |
IPC-650 2.4.8 Раздел 5.2.2 (Тепловая нагрузка.) |
фунт/линейный дюйм |
15 |
Н/мм |
|
| Peel Stength (1 унция RTF) |
IPC-650 2.4.8 Раздел 5.2.2 (Тепловая нагрузка.) |
фунт/линейный дюйм |
17 |
Н/мм |
|
| Пил Стенгт (½ унции) |
IPC-650 2.4.8.3 (повышенная температура) |
фунт/линейный дюйм |
14 |
Н/мм |
|
| Пил Стенгт (½ унции) |
IPC-650 2.4.8 Раздел 5.2.2 (Тепловая нагрузка.) |
фунт/линейный дюйм |
11 |
Н/мм |
|
| Peel Stength (1 унция в рулоне) |
IPC-650 2.4.8 Раздел 5.2.2 (Тепловая нагрузка.) |
фунт/линейный дюйм |
13 |
Н/мм |
2.1 |
| Теплопроводность |
АСТМ Ф433/АСТМ 1530-06 |
В/М*К |
0,19 |
В/М*К |
0,19 |
| Стабильность размеров (МД) |
IPC-650 2.4.39 Раздел 5.5 (После запекания) |
мил/дюйм. |
0,06 |
М-м-м |
|
| Стабильность размеров (CD) |
IPC-650 2.4.39 Раздел 5.4 (После запекания) |
мил/дюйм. |
0,08 |
М-м-м |
|
| Стабильность размеров (МД) |
МПК-650 2.4.39 Раздел 5.5 (Тепловая нагрузка.) |
мил/дюйм. |
0,09 |
М-м-м |
|
| Стабильность размеров (CD) |
МПК-650 2.4.39 Раздел 5.5 (Тепловая нагрузка.) |
мил/дюйм. |
0,1 |
М-м-м |
|
| Поверхностное сопротивление |
IPC-650 2.5.17.1 Раздел 5.2.1 (повышенная температура) |
Мом |
6,605 х 108 |
Мом |
6,605 х 108 |
| Поверхностное сопротивление |
IPC-650 2.5.17.1 Раздел 5.2.1 (Условия влажности) |
Мом |
3.550 х 106 |
Мом |
3.550 х 106 |
| Объемное сопротивление |
IPC-650 2.5.17.1 Раздел 5.2.1 (повышенная температура) |
МОм/см |
1.110 х 1010 |
МОм/см |
1.110 х 1010 |
| Объемное сопротивление |
IPC-650 2.5.17.1 Раздел 5.2.1 (Условия влажности) |
МОм/см |
1,046 х 1010 |
МОм/см |
1,046 х 1010 |
| КТР (ось X)(25-260℃) |
МПК-650 2.4.41/ASTM D 3386 |
ppm/℃ |
21 |
ppm/℃ |
21 |
| КТР (ось Y)(25-260℃) |
МПК-650 2.4.41/ASTM D 3386 |
ppm/℃ |
23 |
ppm/℃ |
23 |
| КТР (ось Z)(25-260℃) |
МПК-650 2.4.41/ASTM D 3386 |
ppm/℃ |
215 |
ppm/℃ |
215 |
| Плотность (удельный вес) |
АСТМ Д 792 |
г/см3 |
2.25 |
г/см3 |
2.25 |
| Тд(2% потеря веса) |
МПК-650 2.4.24.6(ТГА) |
℃ |
535 |
℃ |
|
| Тд(5% потеря веса) |
МПК-650 2.4.24.6(ТГА) |
℃ |
553 |
℃ |
|
| Рейтинг воспламеняемости |
УЛ-94 |
|
В-0 |
|
В-0 |
Основные характеристики конструкции печатной платы
| Параметр Элемент |
Специальная спецификация |
| Базовый материал |
Высокочастотный ламинат Taconic TLX-8 из стекловолокна PTFE |
| Количество слоев |
2 слоя (двусторонняя жесткая структура печатной платы) |
| Размеры платы |
76,4 мм × 98,6 мм с допуском на размер ±0,15 мм (1 шт.) |
| Минимальный след/пространство |
Минимальный след и пространство 5/7 мил |
| Минимальный размер отверстия |
Минимальный размер отверстия 0,3 мм |
| Через дизайн |
Конструкция только со сквозными отверстиями, без глухих переходных отверстий. |
| Толщина готовой доски |
0,85 мм |
| Вес готовой меди |
Вес внешней меди 1 унция (1,4 мила) |
| Через толщину покрытия |
Толщина покрытия 20 мкм, что обеспечивает долговечность благодаря проводимости и долгосрочную надежность пайки. |
| Поверхностная обработка |
Отделка поверхности чистым золотом, обеспечивающая превосходную коррозионную стойкость, отличную паяемость и стабильные высокочастотные характеристики. |
| Шелкография |
Белая верхняя шелкография без нижней шелкографии для четкой маркировки компонентов и легкой идентификации сборки. |
| Паяльная маска |
Отсутствие верхней и нижней паяльной маски, что обеспечивает максимальное рассеивание тепла и сохранение первоначальных высокочастотных электрических характеристик. |
| Стандарт испытаний качества |
100% электрические испытания перед отправкой |
Двухслойная структура печатной платы Taconic TLX-8
Эта двухслойная жесткая печатная плата включает в себя настоящую подложку из стекловолокна Taconic TLX-8 из ПТФЭ в сочетании со слоями меди высокой чистоты. Этот стандартизированный пакет с низкими потерями обеспечивает строго контролируемые диэлектрические параметры, превосходную механическую прочность и исключительную устойчивость к воздействию окружающей среды, что идеально соответствует требованиям к конструкции СВЧ- и высокочастотных радиочастот с малым количеством слоев.
| Последовательность слоев |
Спецификация материала |
Толщина |
Основная функция |
| Внешний слой 1 (верхний) |
Проводящая медная фольга |
35 мкм |
Первичная передача сигнала и слой пайки SMT для высокочастотных радиочастотных цепей |
| Основной диэлектрический слой |
Ламинат из стекловолокна Taconic TLX-8 PTFE |
0,762 мм (30 мил) |
Диэлектрический изолирующий слой с низкими потерями, стабильными характеристиками Dk/Df и чрезвычайной устойчивостью к воздействию окружающей среды для микроволновых применений. |
| Внешний слой 2 (нижний) |
Проводящая медная фольга |
35 мкм |
Вторичный проводящий слой для баланса структурной стабильности и общей производительности схемы. |
Статистика печатных плат
| Параметр Элемент |
Конкретное значение |
| Компоненты |
30 |
| Всего колодок |
41 |
| Сквозные подушечки |
25 |
| Лучшие колодки SMT |
16 |
| Нижние подкладки SMT |
0 |
| Виас |
27 |
| Сети |
2 |
Принятый формат изображения:Мы поддерживаем стандартные файлы Gerber RS-274-X для изготовления печатных плат по индивидуальному заказу, что обеспечивает точное изготовление и эффективное техническое сотрудничество с клиентами по всему миру.
Стандарт качества:Все печатные платы производятся и проверяются в соответствии с промышленными стандартами IPC-класса-2, что обеспечивает стабильное качество партий и долгосрочную эксплуатационную надежность.
Глобальное обслуживание:Мы предоставляем индивидуальные расценки на печатные платы по всему миру, профессиональные технические консультации и услуги доставки по всему миру для всех проектов индивидуальной настройки.
Типичные сценарии применения
Радарные системы: высокостабильные подложки для оборудования промышленного обнаружения и обработки сигналов аэрокосмических радаров.
Мобильная связь: высоконадежные печатные платы для базовых станций сотовой связи и устройств передачи мобильных сигналов.
Оборудование для микроволновых испытаний: прецизионные подложки печатных плат для лабораторных микроволновых приборов для испытаний, измерений и калибровки.
Устройства микроволновой передачи: печатные платы с низкими потерями, предназначенные для передачи микроволновых сигналов и систем связи.
Пассивные и активные радиочастотные компоненты: специальные печатные платы для радиочастотных соединителей, разветвителей, сумматоров, усилителей мощности и высокочастотных антенных сборок.
В заключение отметим, что в этой двухслойной жесткой печатной плате Taconic TLX-8 используется высокопроизводительная подложка из стекловолокна из ПТФЭ, обеспечивающая сверхнизкие потери Df, строго контролируемые значения Df, отличную стабильность PIM и высокую адаптируемость к окружающей среде. Будучи экономичным и высоконадежным решением для низкоуровневых СВЧ-схем, эта высокочастотная плата широко применяется в радиолокационных системах, инфраструктуре мобильной связи и прецизионном микроволновом испытательном оборудовании.
