Малопотертая доска PCB 20mil RF-45 с керамическим заполненным основанием смолы PTFE

МОК:	1PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-177.V1.0

Основное вещество:

Керамическая заполненная смола PTFE

Отсчет слоя:

Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB

Толщина Pcb:

20mil (0.508mm), 25mil (0.635mm), 31mil (0.787mm), 62mil (1.575mm), 125mil (3.175mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP etc…

Выделить:

доска PCB 20mil RF

Керамическая заполненная доска PCB PTFE RF

Сплетенная доска PCB RF стеклоткани

Описание продукта

РФ-45РЧ с низкими потерями печатная платаСтабильный ДКВысокая частотаВысокопроизводительная печатная плата

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Всем привет,

Сегодня мы поговорим о типе печатной платы Taconic ORCER: высокочастотной печатной плате RF-45.

RF-45 представляет собой ламинат из политетрафторэтилена с керамическим наполнителем, в котором в качестве армирования используется тканое стекловолокно.Это разновидность ламината с низкими потерями, альтернатива FR-4, диэлектрическая проницаемость (DK) стабильна при изменении температуры, а DF стабилен при изменении частоты.

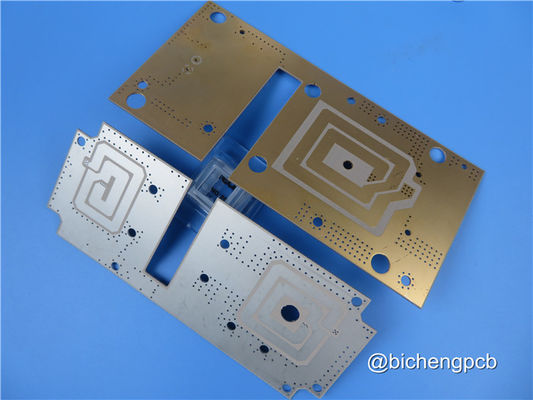

Малопотертая доска PCB 20mil RF-45 с керамическим заполненным основанием смолы PTFE 0

Малопотертая доска PCB 20mil RF-45 с керамическим заполненным основанием смолы PTFE 1

Типичные приложенияGPS-антенны,RFID-антенны,сспутниковые радиоантенны.

Типичное значение RF-45

Свойство	Метод испытания	Единица	Ценить
Материал	/	/	РФ-45
Диэлектрическая постоянная	МПК-ТМ-650 2.5.5.6	/	4,5
Коэффициент рассеивания при 10 ГГц	МПК-ТМ-650 2.5.5.5.1	/	0,0037
Поглощение влаги	IPC-TM-650 2.6.2.1	%	≤0,04
Прочность на изгиб (MD)	АСТМ D790	пси	20700
ПРОЧНОСТЬ НА ИЗГИБ (CD)	АСТМ D790	пси	19300
Прочность на отслаивание (1 унция VLP)	IPC-TM-650 2.4.8 (термическая нагрузка)	фунт/линейный дюйм	10
Теплопроводность	АСТМ F 433	Вт/м/К	0,33
Объемное сопротивление	МПК-ТМ-650 2.5.17.1	МОм/см	1,4 х 10⁸
Удельное поверхностное сопротивление	МПК-ТМ-650.2.5.17.1	Мом	3,3 х 10⁶
КТР (х)	МПК-ТМ-650-2.4.41 (>РТ-125℃)	частей на миллион/℃	9
КТР (г)	МПК-ТМ-650-2.4.41 (>РТ-125℃)	частей на миллион/℃	13
КТР (г)	МПК-ТМ-650-2.4.41 (>РТ-125℃)	частей на миллион/℃	96
Рейтинг воспламеняемости	UL94	/	В-0

Наши возможности печатных плат (RF-45)

Материал печатной платы:	ПТФЭ смола с керамическим наполнителем
Обозначение:	РФ-45
Диэлектрическая постоянная:	4,5
Коэффициент рассеяния	0,0037 10 ГГц
Количество слоев:	Двухсторонняя печатная плата, многослойная печатная плата, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм)
Толщина печатной платы:	20 мил (0,508 мм), 25 мил (0,635 мм), 31 мил (0,787 мм), 62 мил (1,575 мм), 125 мил (3,175 мм)
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP и т. д.

Малопотертая доска PCB 20mil RF-45 с керамическим заполненным основанием смолы PTFE 2

Другая печатная плата Avaialbe Материал

FR-4 Tg>135, High Tg>170 FR-4 (С1000-2М, ТУ-872 СЛК, ТУ-768, ИТ-180А и др.)

Роджерс RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 и т.д.

Rogers RT/дуроид 5880, РТ/дуроид 5870, РТ/дуроид 6002, РТ/дуроид 6010, РТ/дуроид 6035HTC и т. д.

Роджерс ТММ4, ТММ10, Каппа 438 и т.д.

ПТФЭ Ф4Б (ДК2.2, ДК2.65, ДК2.85, ДК2.94, ДК3.0, ДК3.2, ДК3.38, ДК3.5, ДК4.0, ДК4.4, ДК6.15, ДК10.2 )

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2, TRF -45 и т.д.

AD450, AD600, TC350 и т.д.

Нелко Н4000, Н9350, Н9240

Печатная плата с металлическим сердечником, материал 1W/MK-3W/MK

Гибкая плата, Мегтрон 6 (М6) R-5775G

Наши услуги по печатным платам

прототипы печатных плат

Массовое производство

Односторонняя печатная плата

Двухсторонняя печатная плата

Многослойная печатная плата до 32 слоев

Тяжелая медная печатная плата

Гибридная печатная плата

Плата управления импедансом

Через печатную плату контактной площадки

Плата с шариковой решеткой (BGA)

Слепой через печатную плату

Отверстия с зенковкой, полуотверстие, отверстие с прессовой посадкой

Быстрая доставка (QTA)

Нет минимального количества заказа (MOQ)

Доставка от двери до двери

ВОЗМОЖНОСТЬ

2500-3000 видов каждый месяц.

ЗОНА ОБСЛУЖИВАНИЯ

Северная Америка, Океания, Юго-Восточная Азия, Восточная Европа, Африка, Латинская Америка, Западная и Южная Европа, Северная Европа, Центральная и Южная Азия, Ближний Восток.

Малопотертая доска PCB 20mil RF-45 с керамическим заполненным основанием смолы PTFE 3

Мы можем предоставить вам прототипы, небольшие партии и печатные платы массового производства.Любые вопросы, пожалуйста, не стесняйтесь обращаться к нам.

Спасибо за ваше чтение.
