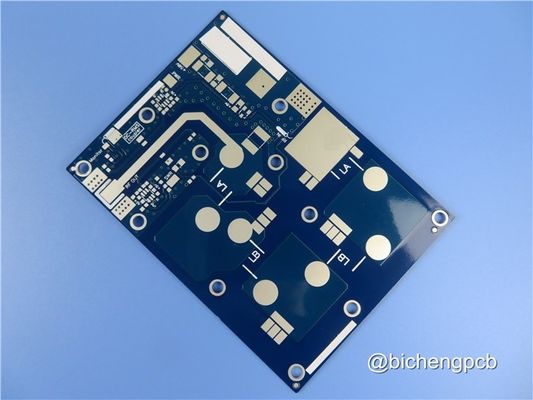

30 миллиметров RF-45 Высокочастотные ПКБсСинийПогружение покрытия сварной маскиСеребро на подушках
(Карточки печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Краткое введение
Этот тип RF PCB с погружением серебра изготавливается на одном из материалов семейства Taconic ORCER: RF-45.Сплавная маска и шелковое покрытие только на верхнем слоеНижний слой полностью открыт, покрыт погруженным серебром в качестве щита. Он толщиной 0,8 мм и 50 досок вакуумно упакованы для отправки.
Спецификации ПХБ
| Размер ПКБ |
70 х 55 мм = 1 вверх |
| Тип доски |
Двусторонние ПХБ |
| Количество слоев |
2 слоя |
| Компоненты поверхностного монтажа |
Да, да. |
| С помощью отверстий |
Нет |
| СТРАНКОВАНИЕ слоев |
медь ------- 17um ((0,5 унций) + пластина верхний слой |
| RF-45 0,787 мм |
| медь ------- 17um ((0,5 унций) + пластина BOT слой |
| Технологии |
|
| Минимальные следы и пространство: |
40,0 милли / 5,0 милли |
| Минимальные / максимальные отверстия: |
0.4 мм / 6.0 мм |
| Количество различных отверстий: |
1 |
| Количество отверстий: |
3 |
| Количество измельченных слотов: |
1 |
| Количество внутренних отрезков: |
- Нет. |
| Управление импеданцией: |
- Нет. |
| Номер золотого пальца: |
0 |
| Материал для доски |
|
| Эпоксид стекла: |
RF-45 |
| Окончательная фольга внешняя: |
10,0 унций |
| Внутренняя конечная фольга: |
Никаких |
| Окончательная высота ПХБ: |
00,8 мм ± 0.1 |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ |
|
| Поверхностная отделка |
Сильвер погружения, 39% |
| Маска для сварки применяется: |
Верхний слой |
| Цвет маски для сварки: |
Синий |
| Тип паяльной маски: |
Куангшунь |
| Контур/резка |
Маршрутизация |
| Маркировка |
|
| Страна легенды компонента |
Верхний слой |
| Цвет легенды компонента |
Белый |
| Наименование или логотип производителя: |
Никаких |
| ВИА |
Плотное отверстие (PTH), минимальный размер 0,4 мм. |
| Оценка воспламеняемости |
94В-0 |
| Размерная толерантность |
|
| Размер контура: |
0.0059" |
| Площадь: |
0.0029" |
| Толерантность сверла: |
0.002" |
| ТЕСТ |
100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства |
файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ |
По всему миру, по всему миру. |
Другие доступные радиочастотыПХБ Материальная
FR-4 Tg>135, высокий Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A и т.д.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, и т.д.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC и т.д.
Роджерс ТММ4, ТММ10, Каппа 438 и т.д.
PTFE F4B DK2.2ДК2.65
Таконический TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-45, TRF-45 и т.д.
AD450, AD600, AD1000, TC350 и т.д.
Металлический ПКБ, материал 1W/MK-3W/MK
Гибкие печатные платы
Megtron 6 (M6) R-5775G
НашПХБУслуги
Прототипы ПКБ
Массовое производство
Односторонние печатные платы
Двусторонние ПХБ
Многослойные ПКБ до 32 слоев
ПКБ из тяжелой меди
Гибридные ПХБ
ПКБ с регулируемой импеданцией
С помощью вкладки PCB
ПКБ с сетчатой сетью шаров (BGA)
Слепые с помощью ПХБ
Проточные отверстия, полуотверстия, отверстия для прессования
Быстрая доставка (QTA)
Минимальное количество заказа (MOQ) отсутствует
Услуги по доставке грузов от двери к двери
Область обслуживания:
Rogers обслуживает обширную область обслуживания, включая Северную Америку, Океанию, Юго-Восточную Азию, Восточную Европу, Африку, Латинскую Америку, Западную и Южную Европу, Северную Европу, Центральную и Южную Азию,и Ближний ВостокЭтот обширный охват гарантирует, что клиенты из разных регионов могут получить доступ к продуктам и услугам Rogers и извлечь выгоду из них.
Типичные применения:
Ламинаты RF-45 имеют типичные применения в различных отраслях промышленности.где ламинаты могут использоваться для компонентов или схем в спутниковых радиоустройствахКроме того, RF-45 ламинат подходит для RFID (Радиочастотная идентификация) тегов, которые используются для отслеживания и идентификации целей в разных секторах.Эти ламинированные материалы также могут быть использованы в спутниковых радиоантеннах, антенны RFID и антенны GPS, обеспечивающие надежную и эффективную передачу и прием сигнала в этих системах.
В целом, ламинат Rogers RF-45 предлагает разносторонний спектр возможностей, широкую область обслуживания, и они находят типичные применения в спутниковом радио, RFID теги, спутниковые радио антенны,Антенны RFID, и антенны GPS.
