RF-10 напечатало 60mil Taconic высокочастотный PCB малопотертые 400mmX500mm

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-181.V1.0

Основное вещество:

Смеси керамического заполненного PTFE и сплетенной стеклоткани

отсчет слоя:

Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB

Толщина Pcb:

10mil (0.254mm), 20mil (0.508mm), 25mil (0.635mm), 60mil (1.524mm), 125mil (3.175mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, синий, желтый, красный и т. Д.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP etc…

Выделить:

высокочастотный PCB 60mil

Taconic высокочастотный PCB

PCB 400mmX500mm высокочастотный

Описание продукта

РФ-10Печатная плата 10mil 20mil 60mil Taconic RF-10 High Frequency PCBPCB High DK RF с низкими потерями

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Общее описание

Ламинаты Taconic RF-10 представляют собой композиты из политетрафторэтилена с керамическим наполнителем и тканого стекловолокна, преимущества которых заключаются в высокой диэлектрической проницаемости (10,2 при 10 ГГц) и низком коэффициенте рассеяния (0,0025 при 10 ГГц).Армирование из тонкого тканого стекловолокна обеспечивает как низкие диэлектрические потери, так и повышенную жесткость для простоты обращения и улучшенной размерной стабильности для многослойных схем.

Высокочастотные материалы RF-10 разработаны для обеспечения экономичных подложек, отвечающих потребностям радиочастотных приложений в уменьшении размера.Он также хорошо сцепляется с гладкой низкопрофильной медью.Низкое рассеивание в сочетании с использованием очень гладкой меди приводит к оптимальным вносимым потерям на более высоких частотах, где существенную роль играют потери на скин-эффекте.

Преимущества ламината RF-10.У него есть еотличная адгезия к гладким котлам, чвысокая теплопроводность для улучшенного терморегулирования, чigh DK для уменьшения размера радиочастотной цепи илow 0,0025 тангенса угла потерь при 10 ГГц и т. д.

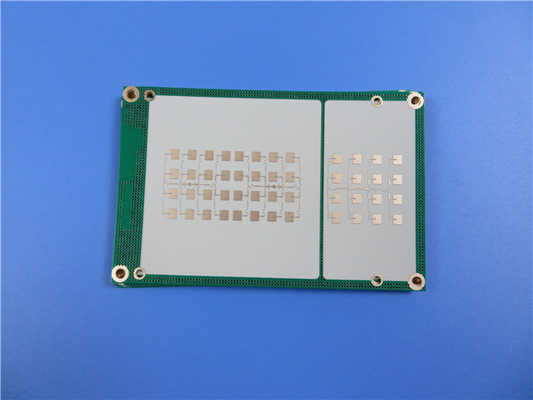

RF-10 напечатало 60mil Taconic высокочастотный PCB малопотертые 400mmX500mm 0

RF-10 напечатало 60mil Taconic высокочастотный PCB малопотертые 400mmX500mm 1

RF-10 имеет широкий спектр применения.В том числесистемы предотвращения столкновений самолетов,Антенны GPS, мпатч-антенны icrostrip, pпассивные компоненты (фильтры, ответвители, делители мощности)и т. д.

Наши возможности печатных плат (RF-10)

Материал печатной платы:	Композиты из политетрафторэтилена с керамическим наполнителем и тканого стекловолокна
Обозначение:	РФ-10
Диэлектрическая постоянная:	10.2
Коэффициент рассеяния	0,0025 10 ГГц
Количество слоев:	Двухсторонняя печатная плата, многослойная печатная плата, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм)
Толщина печатной платы:	10 мил (0,254 мм), 20 мил (0,508 мм), 25 мил (0,635 мм), 60 мил (1,524 мм), 125 мил (3,175 мм)
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP и т. д.

RF-10 напечатало 60mil Taconic высокочастотный PCB малопотертые 400mmX500mm 2

Типичные значения RF-10

Свойство	Метод испытания	Единица	Ценить	Единица	Ценить
Дк @ 10 ГГц	IPC-650 2.5.5.5.1 Мод.		10.2±0,3		10.2±0,3
Df @ 10 ГГц	IPC-650 2.5.5.5.1 Мод.		0,0025		0,0025
ТК†(от -55 до 150 °C)	МПК-650 2.5.5.6	частей на миллион/°C	-370	частей на миллион/°C	-370
Поглощение влаги	МПК-650 2.6.2.1	%	0,08	%	0,08
Прочность на отрыв(1 унция РТ меди)	IPC-650 2.4.8 (пайка)	фунты/дюймы	10	Н/мм	1,7
Объемное сопротивление	МПК-650 2.5.17.1	МОм/см	6,0 х 10⁷	МОм/см	6,0 х 10⁷
Удельное поверхностное сопротивление	МПК-650 2.5.17.1	Мом	1,0 х 10⁸	Мом	1,0 х 10⁸
Предел прочности при изгибе(MD)	МПК-650-2.4.4	пси	14000	Н/мм²	96,53
Предел прочности при изгибе(CD)	МПК-650-2.4.4	пси	10 000	Н/мм²	68,95
Предел прочности(MD)	МПК-650-2.4.19	пси	8900	Н/мм²	62,57
Предел прочности(CD)	МПК-650-2.4.19	пси	5300	Н/мм²	37,26
Размерная стабильность	МПК-650 2.4.39(После травления)	% (25 мил-MD)	-0,0032	% (25 мил-CD)	-0,0239
Размерная стабильность	МПК-650 2.4.39(после выпечки)	% (25 мил-MD)	-0,0215	% (25 мил-CD)	-0,0529
Размерная стабильность	МПК-650 2.4.39(После стресса)	% (25 мил-MD)	-0,0301	% (25 мил-CD)	-0,0653
Размерная стабильность	МПК-650 2.4.39(После травления)	% (60 мил-MD)	-0,0027	% (60 мил-CD)	-0,0142
Размерная стабильность	МПК-650 2.4.39(после выпечки)	% (60 мил-MD)	-0,1500	% (60 мил-CD)	-0,0326
Размерная стабильность	МПК-650 2.4.39(После стресса)	% (60 мил-MD)	-0,0167	% (60 мил-CD)	-0,0377
Плотность(Удельный вес)	МПК-650-2.3.5	г/см³	2,77	г/см³	2,77
Удельная теплоемкость	МПК-650-2.4.50	Дж/г°С	0,9	Дж/г°С	0,9
Теплопроводность(без одежды)	МПК-650-2.4.50	Вт/М*К	0,85	Вт/М*К	0,85
КТР (ось X-Y)(от 50 до 150 °C)	МПК-650 2.4.41	частей на миллион/°С	16-20	частей на миллион/°С	16-20
КТР (ось Z)(от 50 до 150 °C)	МПК-650 2.4.41	частей на миллион/°С	25	частей на миллион/°С	25
Рейтинг воспламеняемости	Внутренний		В-0		В-0
