Высокочастотный двойной, который встали на сторону Taconic PCB 60mil RF-10 микроволны

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

CHINAz

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-182.V1.0

Основное вещество:

RF-10 1.524mm

Отсчет слоя:

2 слоя

Толщина Pcb:

1,6 mm ±0.16

Размер PCB:

90 x 100mm=1up

Маска припоя:

Зеленый цвет

Медный вес:

Поверхностный финиш:

Золото погружения

Выделить:

Taconic PCB 60mil микроволны

Двойник встал на сторону Taconic PCB микроволны

Высокочастотный Taconic PCB микроволны

Описание продукта

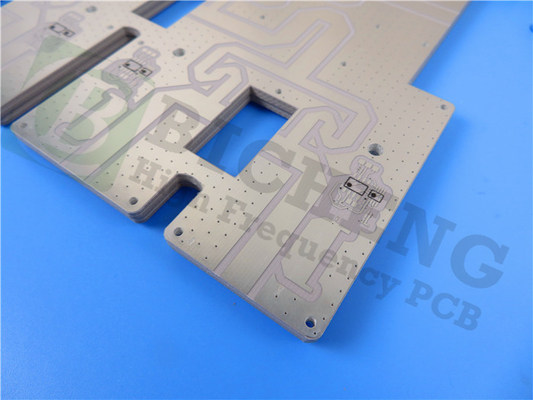

60mil RF-10 высокочастотная печатная платаДвухсторонняя микроволновая печь Taconic PCB с низкими потерями и высоким уровнем потерьДК РФ печатная платас

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Общее описание

Этот тип печатной платы DK с низкими потерями и высокими потерями построен на подложке RF-10 толщиной 60 мил. Это двухслойная сборка с большой площадью иммерсионного золота и частичной зеленой паяльной маской.Готовая медь 1 унция с обеих сторон.Платы изготовлены в соответствии с IPC 6012 Class 2 с использованием предоставленных данных Gerber.Каждые 25 плат упаковываются для отгрузки.

Технические характеристики печатной платы

РАЗМЕР ПХД	90 х 100 мм = 1 шт.
ТИП ПЛАТЫ	Двухсторонняя печатная плата
Количество слоев	2 слоя
Компоненты для поверхностного монтажа	ДА
Компоненты сквозного отверстия	НЕТ
НАКЛАДКА СЛОЯ	медь ------- 17 мкм (0,5 унции) + пластина ВЕРХНИЙ слой
	РФ-10 1,524 мм
	медь ------- 17 мкм (0,5 унции) + пластина BOT Layer
ТЕХНОЛОГИИ
Минимум трассировки и пространства:	4 мил / 4 мил
Минимальные / максимальные отверстия:	0,3 мм / 4,0 мм
Количество различных отверстий:	5
Количество отверстий:	211
Количество фрезерованных пазов:	5
Количество внутренних вырезов:	3
Контроль импеданса:	нет
Количество золотых пальцев:	0
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола:	РФ-10 1,524 мм
Окончательная внешняя фольга:	1,0 унции
Окончательная внутренняя фольга:	Н/Д
Окончательная высота печатной платы:	1,6 мм ±0,16
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности	Иммерсионное золото, 89%
Паяльная маска применяется к:	Верхний слой
Цвет паяльной маски:	Зеленый
Тип паяльной маски:	ЛПИ
КОНТУР/РЕЗКА	Маршрутизация
МАРКИРОВКА
Сторона легенды компонента	Н/Д
Цвет легенды компонента	Н/Д
Название производителя или логотип:	Н/Д
С ПОМОЩЬЮ	Сквозное отверстие с покрытием (PTH), минимальный размер 0,3 мм.
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ	94В-0
ДОПУСК РАЗМЕРА
Габаритный размер:	0,0059 дюйма
Покрытие платы:	0,0029 дюйма
Допуск сверла:	0,002 дюйма
ТЕСТ	100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ	файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ	Во всем мире, глобально.

ТипичныйПриложения

1.Системы предотвращения столкновений самолетов

2. Антенны GPS

3.Микрополосковые патч-антенны

4. Пассивные компоненты (фильтры, ответвители, делители мощности)

5.Компоненты спутника

Почему выбрали нас?

1.ISO9001, ISO14001, IATF16949, ISO13485, сертифицирован UL;

2. Более 18 лет опыта работы с высокочастотными печатными платами;

3. Возможен заказ небольшого количества, минимальный объем заказа не требуется;

4. Мы команда увлеченных, дисциплинированных, ответственных и честных;

5. Своевременная доставка:> 98%, уровень жалоб клиентов: <1%

6.16000㎡ мастерская, 30000㎡ производительность в месяц и 8000 типов печатных плат в месяц;

7. Мощные возможности печатной платы поддерживают ваши исследования и разработки, продажи и маркетинг;

8. Класс 2 МПК / Класс 3 МПК

Высокочастотный двойной, который встали на сторону Taconic PCB 60mil RF-10 микроволны 0

Типичное значение RF-10

Свойство	Метод испытания	Единица	Ценить	Единица	Ценить
Дк @ 10 ГГц	IPC-650 2.5.5.5.1 Мод.		10.2±0,3		10.2±0,3
Df @ 10 ГГц	IPC-650 2.5.5.5.1 Мод.		0,0025		0,0025
ТК†(от -55 до 150 °C)	МПК-650 2.5.5.6	частей на миллион/°C	-370	частей на миллион/°C	-370
Поглощение влаги	МПК-650 2.6.2.1	%	0,08	%	0,08
Прочность на отрыв(1 унция РТ меди)	IPC-650 2.4.8 (пайка)	фунты/дюймы	10	Н/мм	1,7
Объемное сопротивление	МПК-650 2.5.17.1	МОм/см	6,0 х 10⁷	МОм/см	6,0 х 10⁷
Удельное поверхностное сопротивление	МПК-650 2.5.17.1	Мом	1,0 х 10⁸	Мом	1,0 х 10⁸
Предел прочности при изгибе(MD)	МПК-650-2.4.4	пси	14000	Н/мм²	96,53
Предел прочности при изгибе(CD)	МПК-650-2.4.4	пси	10 000	Н/мм²	68,95
Предел прочности(MD)	МПК-650-2.4.19	пси	8900	Н/мм²	62,57
Предел прочности(CD)	МПК-650-2.4.19	пси	5300	Н/мм²	37,26
Размерная стабильность	МПК-650 2.4.39(После травления)	% (25 мил-MD)	-0,0032	% (25 мил-CD)	-0,0239
Размерная стабильность	МПК-650 2.4.39(после выпечки)	% (25 мил-MD)	-0,0215	% (25 мил-CD)	-0,0529
Размерная стабильность	МПК-650 2.4.39(После стресса)	% (25 мил-MD)	-0,0301	% (25 мил-CD)	-0,0653
Размерная стабильность	МПК-650 2.4.39(После травления)	% (60 мил-MD)	-0,0027	% (60 мил-CD)	-0,0142
Размерная стабильность	МПК-650 2.4.39(после выпечки)	% (60 мил-MD)	-0,1500	% (60 мил-CD)	-0,0326
Размерная стабильность	МПК-650 2.4.39(После стресса)	% (60 мил-MD)	-0,0167	% (60 мил-CD)	-0,0377
Плотность(Удельный вес)	МПК-650-2.3.5	г/см³	2,77	г/см³	2,77
Удельная теплоемкость	МПК-650-2.4.50	Дж/г°С	0,9	Дж/г°С	0,9
Теплопроводность(без одежды)	МПК-650-2.4.50	Вт/М*К	0,85	Вт/М*К	0,85
КТР (ось X-Y)(от 50 до 150 °C)	МПК-650 2.4.41	частей на миллион/°С	16-20	частей на миллион/°С	16-20
КТР (ось Z)(от 50 до 150 °C)	МПК-650 2.4.41	частей на миллион/°С	25	частей на миллион/°С	25
Рейтинг воспламеняемости	Внутренний		В-0		В-0
