UL RO4533 напечатал углерод доски PCB RF антенны 60mil стеклянный усиленный

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-185.V1.0

Основное вещество:

наполненный Керамическ, Стекл-усиленный углерод

Отсчет слоя:

Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB

Толщина Pcb:

20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP etc…

Выделить:

UL напечатал доску PCB RF

доска PCB RF антенны 60mil

Стеклянный усиленный PCB RF углерода

Описание продукта

RO4533 Высокочастотная печатная плата Rogers 20mil 30mil 60mil Антенна RF PCB

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Общее описание

Высокочастотные ламинаты RO4533 с керамическим наполнителем и армированным стекловолокном материалом на углеводородной основе представляют собой материалы по соотношению цена/качество от Rogers Corporation, специально разработанные и изготовленные для удовлетворения специфических требований антенного рынка.Он имеет диэлектрическую проницаемость 3,3 и тангенс угла потерь (Df) 0,0025, измеренный на частоте 10 ГГц.Эти значения позволяют разработчикам антенн реализовать значительные значения усиления при минимальных потерях сигнала.Таким образом, он обеспечивает превосходный пассивный интермодуляционный отклик, необходимый для применения микрополосковых антенн в мобильной инфраструктуре.

Это доступная альтернатива более традиционным антеннам из ПТФЭ, что позволяет нашим разработчикам оптимизировать цену и производительность антенн.Полимерные системы диэлектрических материалов RO4533 предназначены для обеспечения необходимых свойств для идеальной работы антенны.Коэффициенты теплового расширения (КТР) в направлениях X и Y аналогичны медным.Хорошее согласование КТР снижает нагрузку на антенну на печатной плате.

Особенности и преимущества

1. Низкие потери 0,0025, низкий Dk 3,3, низкий отклик PIM: широкий спектр применения

2. Система термореактивной смолы: совместима со стандартным изготовлением печатных плат.

3. Превосходная размерная стабильность: большая производительность при больших размерах панелей.

4. Равномерные механические свойства: сохраняет механическую форму во время обработки.

5. Высокая теплопроводность: улучшенная мощность.

Типичные области применения:

1. Антенны базовых станций сотовой инфраструктуры

2. Антенные сети WiMAX

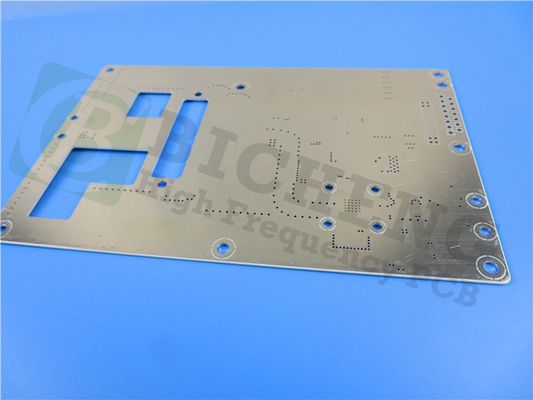

UL RO4533 напечатал углерод доски PCB RF антенны 60mil стеклянный усиленный 0

Наши возможности печатной платы (RO4533)

Материал печатной платы:	Углеводород с керамическим наполнителем, армированный стекловолокном
Обозначение:	РО4533
Диэлектрическая постоянная:	3.3
Коэффициент рассеяния	0,0025 10 ГГц
Количество слоев:	Двухсторонняя печатная плата, многослойная печатная плата, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм)
Толщина печатной платы:	20 мил (0,508 мм), 30 мил (0,762 мм), 60 мил (1,524 мм)
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP и т. д.

Типичные значения RO4533

Свойство	РО4533	Направление	Единицы	Состояние	Метод испытания
Диэлектрическая постоянная, эр Процесс	3,3 ± 0,08	Z	-	10 ГГц/23℃2,5 ГГц	МПК-ТМ-650,2.5.5.5
Коэффициент рассеяния	0,002	Z	-	2,5 ГГц/23℃	МПК-ТМ-650, 2.5.5.5
Коэффициент рассеяния	0,0025	Z	-	10 ГГц/23℃	МПК-ТМ-650, 2.5.5.5
ПИМ (стандартный)	-157	-	дБн	Отраженные качающиеся тона 43 дБм	Анализатор PIM Summitek 1900b
Диэлектрическая прочность	>500	Z	В/мил	0,51 мм	МПК-ТМ-650, 2.5.6.2
Размерная стабильность	<0,2	Х, У	мм/м (миль/дюйм)	после травления	МПК-ТМ-650, 2.4.39А
Коэффициент температурного расширения	13	Икс	частей на миллион/℃	от -55 до 288℃	МПК-ТМ-650, 2.4.41
	11	Д
	37	Z
Теплопроводность	0,6	-	Вт/(мК)	80℃	АСТМ С518
Поглощение влаги	0,02	-	%	Д48/50	IPC-TM-650, 2.6.2.1 ASTM D570
тг	>280	-	℃ТМА	А	МПК-ТМ-650, 2.4.24.3
Плотность	1,8	-	г/см3	-	АСТМ D792
Прочность на корку меди	6,9(1,2)	-	фунты/дюйм (Н/мм)	1 унция.Поплавок для припоя EDC	МПК-ТМ-650, 2.4.8
Воспламеняемость	НЕ FR	-	-	-	УЛ 94
Совместимость с бессвинцовым процессом	Да	-	-	-	-

UL RO4533 напечатал углерод доски PCB RF антенны 60mil стеклянный усиленный 1
