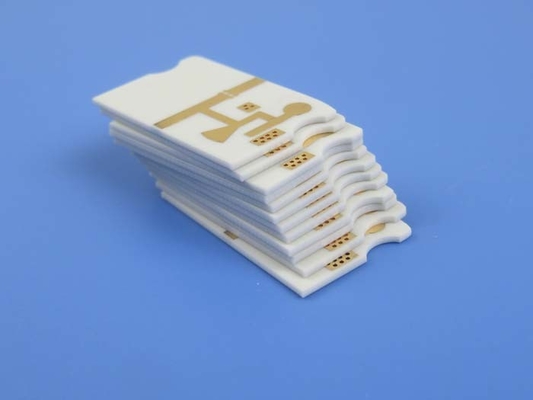

Частота коротковолнового диапазона доски PCB Rogers RF двойного слоя Rogers 4835 1.524mm

МОК:	1PCS
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-199.V1.0

Основное вещество:

RO4835 1.524mm

Отсчет слоя:

2 слоя

Толщина Pcb:

1,6 mm ±0.1

Размер PCB:

12 x 26mm=1up

Медный вес:

Поверхностный финиш:

золото погружения

Выделить:

Плата с печатным монтажом RF двойного слоя

монтажная плата 1.524mm RF

Монтажная плата Rogers высокочастотная

Описание продукта

Высокочастотный PCB двойного слоя 60mil 1.524mm Rogers 4835 PCB RO4835 с золотом погружения

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип PCB построенного на ламинатах RO4835, двойных слоев Rogers высокочастотного со слоем сигнала на верхней стороне, защищая слой на нижней стороне. Оно покрыт с золотом погружения, никакой маской припоя или silkscreen. Оно изготовлял используя 60mil субстраты, начало меди 0.5oz. Доски изготовлены согласно стандарту класса II IPC. Все доски электрические 100% испытанные перед пересылкой.

Спецификации PCB

РАЗМЕР PCB	12 x 26mm=1up
ТИП ДОСКИ	Двойник встал на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	НЕТ
STACKUP СЛОЯ	медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 17um (
	RO4835 1.524mm
	медь ------- 17um (0,5 oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 110 mil/110
Минимальные/максимальные отверстия:	1,0 mm/1,0 mm
Количество различных отверстий:	1
Количество буровых скважин:	10
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	RO4835 1.524mm
Окончательная фольга внешняя:	1,0 oz
Окончательная фольга внутренняя:	N/A
Окончательная высота PCB:	1,6 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения, 86,2%
Припаяйте маску для того чтобы примениться к:	N/A
Цвет маски припоя:	N/A
Тип маски припоя:	N/A
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	N/A
Цвет компонентного сказания	N/A
Имя или логотип изготовителя:	N/A
ЧЕРЕЗ	Покрытый через отверстие (PTH), минимальный размер 1.0mm.
ОЦЕНКА FLAMIBILITY	94V-0
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Особенности и преимущества

1. Значительно улучшил сопротивление оксидации сравненное к типичным thermoset материалам микроволны, которые конструированы для представления чувствительного, высокообъемных применений.

2. Представление малопотертых экспонатов превосходное электрическое позволяющ применению с более высокими равочими частотами, особенно идеальными для автомобильных применений.

3. Плотные результаты допуска диэлектрического постоянного в контролируемых передающих линиях импеданса

4. Результаты неэтилированного процесса совместимые в никакие blistering или деламинации

5. Низкие результаты расширения Z-оси в надежном покрытом через отверстия

6. Низкий коэффициент расширения в-самолета остается стабилизированным над всем рядом цепи обрабатывая температуры

7. CAF устойчивый

Типичные применения автомобильные радиолокатор и датчики, микроволна точкаая-точка, фазированные усилители силы, - радиолокатор массива и компоненты RF.

Частота коротковолнового диапазона доски PCB Rogers RF двойного слоя Rogers 4835 1.524mm 0

Наша возможность PCB (2022)

Параметр	Значение
Отсчеты слоя	1-32
Материал субстрата	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер	Тест летая: 900600mm, тест 460380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски	±0,0059"(0.15mm)
Толщина PCB	0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm)	±8%
Допуск толщины (t<0.8mm)	±10%
Толщина слоя изоляции	0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след	0,003" (0.075mm)
Минимальный космос	0,003" (0.075mm)
Наружная медная толщина	35µm--350µm (1oz-10oz)
Внутренняя медная толщина	17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая)	0,0079" - 0,25" (0.2mm--6.35mm)
Законченное отверстие (механическое)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое)	0,00295" (0.075mm)
Регистрация (механическая)	0,00197" (0.05mm)
Коэффициент сжатия	12:1
Тип маски припоя	LPI
Минимальный мост Soldermask	0,00315" (0.08mm)
Минимальный зазор Soldermask	0,00197" (0.05mm)
Штепсельная вилка через диаметр	0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса	±10%
Поверхностный финиш	HASL, HASL ЕСЛИ, ENIG, олово погружения, серебр погружения, OSP, палец золота, червонное золото покрыл etc.

Частота коротковолнового диапазона доски PCB Rogers RF двойного слоя Rogers 4835 1.524mm 1
