Частота коротковолнового диапазона доски PCB Rogers RF двойного слоя PCB 1.524mm Rogers 4835

Rogers 4835 PCB 1.524mm Double Layer Rogers RF PCB Board High Frequency
Rogers 4835 PCB 1.524mm Double Layer Rogers RF PCB Board High Frequency

Большие изображения :  Частота коротковолнового диапазона доски PCB Rogers RF двойного слоя PCB 1.524mm Rogers 4835

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-200.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1PCS
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: RO4835 1.524mm Отсчет слоя: 2 слоя
Толщина PCB: 1,6 mm ±0.1 Размер PCB: 12 x 26mm=1up
Вес меди: один oz Поверхностный финиш: Золото погружения
Высокий свет:

Доска PCB Rogers RF двойного слоя

,

Высокочастотная доска PCB микроволны

,

монтажная плата 1.524mm RF

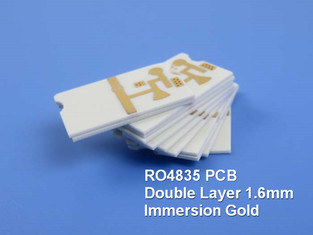

Высокочастотный PCB двойного слоя 60mil 1.524mm Rogers 4835 PCB RO4835 с золотом погружения

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Общее описание

Это тип PCB построенного на ламинатах RO4835, двойных слоев Rogers высокочастотного со слоем сигнала на верхней стороне, защищая слой на нижней стороне. Оно покрыт с золотом погружения, никакой маской припоя или silkscreen. Оно изготовлял используя 60mil субстраты, начало меди 0.5oz. Доски изготовлены согласно стандарту класса II IPC. Все доски электрические 100% испытанные перед пересылкой.



Спецификации PCB

РАЗМЕР PCB 12 x 26mm=1up
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 17um (
RO4835 1.524mm
медь ------- 17um (0,5 oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 110 mil/110
Минимальные/максимальные отверстия: 1,0 mm/1,0 mm
Количество различных отверстий: 1
Количество буровых скважин: 10
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO4835 1.524mm
Окончательная фольга внешняя: 1,0 oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 1,6 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения, 86,2%
Припаяйте маску для того чтобы примениться к: N/A
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания N/A
Цвет компонентного сказания N/A
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 1.0mm.
ОЦЕНКА FLAMIBILITY 94V-0
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Частота коротковолнового диапазона доски PCB Rogers RF двойного слоя PCB 1.524mm Rogers 4835 0



О нас



Мы установленный высокочастотный поставщик и экспортер PCB в Шэньчжэне Китае, разъединяя клетчатую антенну базовой станции, спутник, высокочастотные пассивные компоненты, линию микрополосковой линии и линию цепь диапазона, оборудование волны миллиметра, системы радиолокатора, цифровую антенну радиочастоты и другие поля всемирно на 18 лет. Наше высокочастотное PCBs главным образом построено на 3 высокочастотных материальных брендах: Rogers Корпорация, Taconic и Wangling. Ряды диэлектрического постоянного от 2,2 до 10,2 etc.



Мы также имеем разделения монтажной платы FR-4, гибкие цепи и ядр PCBs металла отличало как прототипы, небольшие бега к массовому производству. Мы также активно исследуем и строим такие высокие повышенно-ценные проекты как HDI, быстрый поворот PCB, управление импеданса, тяжелая доска etc. меди и backplane это делала наши продукты PCB произвести эффективные пролонгирование и комплементацию, так же, как образование интегрированной номенклатуры товаров выстраивая в ряд от низкого уровня к лидирующему.



Наши преимущества

1. ISO9001, ISO14001, ISO13485, UL аттестовало изготовляя фабрику;

2. Производство PCB строго согласно необходимым спецификациям;

3. Встрече вашего PCB от прототипа к массовому производству;

4. Любой слой HDI PCBs;

5. мастерская 16000㎡; 8000 типов PCB в месяц;

6. Быстрая проверка CADCAM и свободная цитата PCB;

7. Подходящий тариф продуктов первой продукции: Тариф жалобы клиента >99%: <1>

8. Больше чем леты 19+ высокочастотного опыта PCB;

9. Класс 3 класса 2 IPC/IPC;

10. Возможность PCB прототипа и возможность объема продукции;



Наша возможность PCB (2022)


Параметр Значение
Отсчеты слоя 1-32
Материал субстрата RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски ±0,0059"(0.15mm)
Толщина PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm) ±8%
Допуск толщины (t<0.8mm) ±10%
Толщина слоя изоляции 0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след 0,003" (0.075mm)
Минимальный космос 0,003" (0.075mm)
Наружная медная толщина 35µm--350µm (1oz-10oz)
Внутренняя медная толщина 17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая) 0,0079" - 0,25" (0.2mm--6.35mm)
Законченное отверстие (механическое) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое) 0,00295" (0.075mm)
Регистрация (механическая) 0,00197" (0.05mm)
Коэффициент сжатия 12:1
Тип маски припоя LPI
Минимальный мост Soldermask 0,00315" (0.08mm)
Минимальный зазор Soldermask 0,00197" (0.05mm)
Штепсельная вилка через диаметр 0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса ±10%
Поверхностный финиш HASL, HASL ЕСЛИ, ENIG, олово погружения, серебр погружения, OSP, палец золота, червонное золото покрыл etc.
