Медь доски 30mil ED PCB RO4835 Rogers RF разнослоистая

Медь доски 30mil ED PCB RO4835 Rogers RF разнослоистая

МОК: 1PCS
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-199.V1.0
Базовый материал:
Ламинаты углерода керамические
Количество слоев:
Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Толщина ПКБ:
4 миллиметров (0,102 мм), 10,7 миллиметров (0,272 мм), 20,7 миллиметров (0,526 мм), 30,7 миллиметров
Размер ПКБ:
≤ 400 мм х 500 мм
Маска для сварки:
Зеленый, черный, синий, желтый и т.д.
Вес меди:
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Поверхностная отделка:
Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом et
Выделить:

Доска PCB RO4835 Rogers RF

,

Доска 30mil PCB RF

,

Доска PCB микроволны меди ED разнослоистая

Описание продукта



Rogers RO4835 Высокочастотный ПКБ 10мл 20мл 30мл ED Медь 10,7мл 20,7мл 30,7мл LoPro Медь

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)



Общее описание

Подложки Rogers RO4835 представляют собой углеводородные керамические ламинаты, тип антиоксидантных высокочастотных материалов для применений, требующих большей стабильности при повышенных температурах.Он значительно более устойчив к окислению, чем другие материалы на основе углеводородовЛаминат RO4835 предназначен для высокочастотного исполнения и недорогого производства.Материал RO4835 обеспечивает почти идентичные электрические и механические свойства ламинатов RO4350B, которые клиенты успешно используют уже много лет.



Окисление влияет на все термостойкие ламинатные материалы с течением времени и температуры.Окисление может привести к небольшому увеличению диэлектрической постоянной и фактора рассеивания подложки цепи.



Недвижимость RO4835 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.48±0.05 Z - 10 ГГц/23°C IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.66 Z - от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,δ 0.0037 Z - 10 ГГц/23°C IPC-TM-650 2.5.5.5
Тепловой коэффициент ε +50 Z ppm/°C -100°Cдо 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 5 x 108   MΩ.cm КОНД А IPC-TM-650 2.5.17.1
Сопротивляемость поверхности 7х108   КОНД А IPC-TM-650 2.5.17.1
Электрическая сила 30.2 ((755) Z Kv/mm(v/mil)   IPC-TM-650 2.5.6.2
Модуль тяги 7780 ((1128) Y MPa ((ksi) NT1 религия ASTM D 638
Прочность на растяжение 136 ((19.7) Y MPa ((ksi) NT1 религия ASTM D 638
Сила изгиба 186 (27)   Mpa (kpsi)   IPC-TM-650 2.4.4
Размерная стабильность <0.5 X,Y мм/м
(миль/дюйм)
после "etch+E2/150"°C IPC-TM-650 2.4.39А
Коэффициент теплового расширения 10
12
31
X
Y
Z
ppm/°C -55°Cдо 288°C IPC-TM-650 2.4.41
Tg >280   °CTMA А. IPC-TM-650 2.4.24.3
Td 390   °CTGA   ASTM D 3850
Теплопроводность 0.66   В/м/oК 80°C АСТМ C518
Поглощение влаги 0.05   % 48 часов погружения 0.060"
температура образца 50
°C
ASTM D 570
Плотность 1.92   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 0.88 (5.0)   N/mm (pli) После сварки 1 унция.
Фойла для ЭДС
IPC-TM-650 2.4.8
Возгораемость V-0       UL 94
Процесс без свинца совместим Да, да.



Особенности и преимущества

1Значительно улучшенная устойчивость к окислению по сравнению с типичными терморегулируемыми микроволновыми материалами, которые предназначены для чувствительных к производительности, больших объемов применений.

2Низкие потери демонстрируют превосходные электрические характеристики, позволяющие применение с более высокими частотами работы, особенно идеально для автомобильных приложений.

3. Сплошные диэлектрические постоянные толерантности приводят к управляемым импедансным линиям передачи

4Процесс, совместимый с бессвинцовым, не приводит к образованию пузырей или деламинированию.

5. Низкое расширение оси Z приводит к надежному покрытию через отверстия

6Низкий коэффициент расширения в плоскости остается стабильным на протяжении всего диапазона температур обработки цепи

7. CAF устойчивый



Наши возможности PCB (RO4835)

ПКБ-материал: Керамические ламинированные углеводороды
Наименование: RO4835
Диэлектрическая постоянная: 3.48 (10 ГГц)
Фактор рассеивания 0.0037 (10 ГГц)
Количество слоев: Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (ED мед) 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Диэлектрическая толщина (LoPro медь) 4миллиметров (0,102 мм), 7,3миллиметров (0,186 мм), 10,7миллиметров (0,272 мм), 20,7миллиметров (0,526 мм), 30,7миллиметров (0,780 мм), 60,7миллиметров (1,542)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д.



Типичные применения:

1Автомобильные радары и датчики

2Микроволновая печь.

3Усилители мощности

4Фазовый радар.

5. Компоненты радиочастот

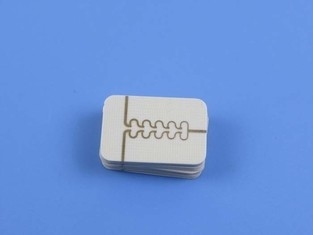

Медь доски 30mil ED PCB RO4835 Rogers RF разнослоистая 0



Медь доски 30mil ED PCB RO4835 Rogers RF разнослоистая 1



Продукты Применение:

1, Телекоммуникации
2, Потребительская электроника
3, Монитор безопасности
4Электроника для транспортных средств
5Умный дом
6Промышленный контроль
7Военные и оборона

8, Автомобильные

9Умный дом

10, Промышленная автоматизация

11, Медицинские изделия

12" Новая энергия "

И так далее.
