Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | TLY-5Z 0.762mm | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина PCB: | 0,8 мм ±0,1 | Размер PCB: | 72 x 55mm=1up |
| Маска припоя: | Зеленый цвет | Silkscreen: | Белый |
| Медный вес: | 1oz | Поверхностный финиш: | золото погружения |
| Высокий свет: | Материал PCB TLY-5Z,доска PCB 0.8mm,Материал PCB золота погружения |
||

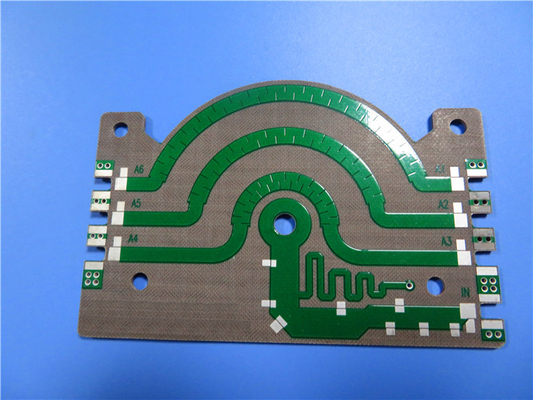

PCB TLY-5Z: Высокопроизводительное решение для требуя применений
PCB TLY-5Z тип платы с печатным монтажом которая широко использована в много различных применений должных к своим высокой эффективности и надежности. Этот тип ofPCB обыкновенно использован в индустриях как радиосвязи, бытовая электроника, компьютеры, и автомобильные применения. В настоящей статье, wewill beexploring ключевые характеристики и преимущества PCB TLY-5Z, так же, как некоторые из индустрий и применений в которых оно обыкновенно использован.
Ключевые характеристики и преимущества
PCB TLY-5Z охарактеризован своими высокой термальной проводимостью и превосходными свойствами электрической изоляции. Эти свойства делают его идеальным для применений inhigh-представления пользы где тепловыделение и электрическая изоляция критические. Дополнительно, PCB TLY-5Z известен за свое высокое anddurability надежности, делая им популярный выбор для пользы в жестких окружающих средах и требуя применениям.
Одно из главных преимуществ PCB TLY-5Z своя способность отрегулировать высокочастотные сигналы без потери или ухудшения сигнала. Это делает им idealchoice для применений как усилители радиочастоты (RF), высокоскоростная передача данных, и связи микроволны, среди других.
Индустрии и применения
PCB TLY-5Z широко использован в индустрии радиосвязей, особенно в конструкции клетчатых базовых станций и другой инфраструктуры радиосвязей. Свои высокие термальной свойства проводимости и электрической изоляции делают им идеальный выбор для пользы в оборудовании которое производит significantamount жары, как высокомощные усилители и передатчики.
В индустрии бытовой электроники, PCB TLY-5Z обыкновенно использован в конструкции высокопроизводительного звукового оборудования, как andspeakers усилителей. Своя способность отрегулировать высокочастотные сигналы без потери или ухудшения сигнала делает им идеальный выбор для пользы в ясности и точности воспроизведения thatrequires звукового оборудования высоких.
PCB TLY-5Z также часто использован в автомобильной промышленности, особенно в конструкции систем управления высокопроизводительного andother блоков контроля двигателя (ECUs) электронных. Свои высокие термальная проводимость и надежность делают им идеальный выбор для пользы в жестких окружающих средах и demandingapplications, как те найденные в высокопроизводительных автомобилях.
Заключение
В заключение, PCB TLY-5Z высокопроизводительный и надежный тип платы с печатным монтажом которая широко использована в много различных andapplications индустрий. Свои высокие термальная проводимость, свойства электрической изоляции, и способность отрегулировать высокочастотные сигналы делают им идеальный выбор для применений inhigh-представления пользы которые требуют тепловыделения, электрической изоляции, и ясности сигнала.
Наши преимущества
1. Продукты и производство PCB аттестованы утвержденными организациями;
2. Быстрая проверка CADCAM и свободная цитата PCB;
3. Команда со страстью, дисциплиной, ответственностью и честностью;
4. Доставка в срок: >98%, тариф жалобы клиента: <1>
5. Класс 3 класса 2 IPC/IPC;
Наши возможности PCB (2022)
| Параметр | Значение |
| Отсчеты слоя | 1-32 |
| Материал субстрата | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла. |
| Максимальный размер | Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm |
| Допуск плана доски | ±0,0059"(0.15mm) |
| Толщина PCB | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Допуск толщины (T≥0.8mm) | ±8% |
| Допуск толщины (t<0.8mm) | ±10% |
| Толщина слоя изоляции | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Минимальный след | 0,003" (0.075mm) |
| Минимальный космос | 0,003" (0.075mm) |
| Наружная медная толщина | 35µm--350µm (1oz-10oz) |
| Внутренняя медная толщина | 17µm--350µm (0.5oz - 10oz) |
| Буровая скважина (механическая) | 0,0079" - 0,25" (0.2mm--6.35mm) |
| Законченное отверстие (механическое) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (механическое) | 0,00295" (0.075mm) |
| Регистрация (механическая) | 0,00197" (0.05mm) |
| Коэффициент сжатия | 12:1 |
| Тип маски припоя | LPI |
| Минимальный мост Soldermask | 0,00315" (0.08mm) |
| Минимальный зазор Soldermask | 0,00197" (0.05mm) |
| Штепсельная вилка через диаметр | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Допуск управлением импеданса | ±10% |
| Поверхностный финиш | HASL, HASL ЕСЛИ, ENIG, олово погружения, серебр погружения, OSP, палец золота, червонное золото покрыл etc. |
Приложение: Типичное значение TLY-5Z
| Свойство | Метод теста | Блок | Значение | Блок | Значение |
| Dk @ 1,9 GHz | IPC-650 2.5.5.5 .1 Mod. | 2,20+/до 0,04 | 2,20+/до 0,04 | ||
| Df @ 1,9 GHz | IPC-650 2.5.5.5 .1 Mod. | 0,001 | 0,001 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5 .1 Mod. | 0,0015 | 0,0015 | ||
| Tc (d) k (- 55 ~150°C) | Mod IPC-650 2.5.5.6. | ppm/°C | -72 | ppm/°C | -72 |
| Диэлектрическое пробивное напряжение | IPC-650 2.5.6 | kV | 45 | kV | 45 |
| Диэлектрическая прочность | IPC-650 2.5.6.2 | V/mil | 770 | V/mm | 30 315 |
| Абсорбция влаги | IPC-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Прочность корки (1 oz. медь) | IPC-650 2.4.8 | lbs. /inch | 7 | N/mm | 1,3 |
| Резистивность тома | IPC-650 2.5.17.1 | Mohms/cm | 10^9 | Mohms/cm | 10^9 |
| Поверхностная резистивность | IPC-650 2.5.17.1 | Mohms | 10^8 | Mohms | 10^8 |
| Прочность на растяжение (MD) | IPC-650 2.4.18.3 | psi | 9137 | N/mm2 | 63 |
| Прочность на растяжение (CD) | IPC-650 2.4.18.3 | psi | 9572 | N/mm2 | 66 |
| Растяжимый модуль (MD) | IPC-650 2.4.18.3 | psi | 182 748 | N/mm2 | 1260 |
| Растяжимый модуль (CD) | IPC-650 2.4.18.3 | psi | 165 344 | N/mm2 | 1140 |
| Удлиненность (MD) | IPC-650 2.4.18.3 | % | 6 | % | 6 |
| Удлиненность (CD) | IPC-650 2.4.18.3 | % | 6,9 | % | 6,9 |
| Прочность гибкого трубопровода (MD) | ASTM D790 | psi | 10 300 | N/mm2 | 71 |
| Прочность гибкого трубопровода (CD) | ASTM D790 | psi | 11 600 | N/mm2 | 80 |
| Модуль гибкого трубопровода (MD) | ASTM D790 | psi | 377 100 | N/mm2 | 2600 |
| Модуль гибкого трубопровода (CD) | ASTM D790 | psi | 432 213 | N/mm2 | 2980 |
| Сохранность формы (MD) | IPC-650 2.4.39 (испеките) | % (10 mil) | -0,05 | % (30 mil) | -0,05 |
| Сохранность формы (CD) | IPC-650 2.4.39 (испеките) | % (10 mil) | -0,17 | % (30 mil) | -0,11 |
| Сохранность формы (MD) | IPC-650 2.4.39 (стресс) | % (10 mil) | -0,07 | % (30 mil) | -0,07 |
| Сохранность формы (CD) | IPC-650 2.4.39 (стресс) | % (10 mil) | -0,22 | % (30 mil) | -0,14 |
| Плотность (удельный вес) | IPC-650 2.3.5 | g/cm3 | 1,92 | g/cm3 | 1,92 |
| Специфическая жара | IPC-650 2.4.50 | J/g°C | 0,95 | J/g°C | 0,95 |
| Термальная проводимость | IPC-650 2.4.50 | W/M*K | 0,2 | W/M*K | 0,2 |
| CTE (x-y) (°C 50 до 150) | IPC-650 2.4.41 | ppm/ºC | 30-40 | ppm/ºC | 30-40 |
| CTE (z) (50 до°C 150) | IPC-650 2.4.41 | ppm/ºC | 130 | ppm/ºC | 130 |
| Твердость | ASTM D2240 (дурометр) | - | 68 | - | 68 |
| Оценка воспламеняемости UL-94 | UL-94 | V-0 | V-0 |
