Комбинация РО4350Б и ФР4 для высоконадежного применения ПКБ

RO4350B и FR4: идеальная комбинация для высоконадежных печатных плат

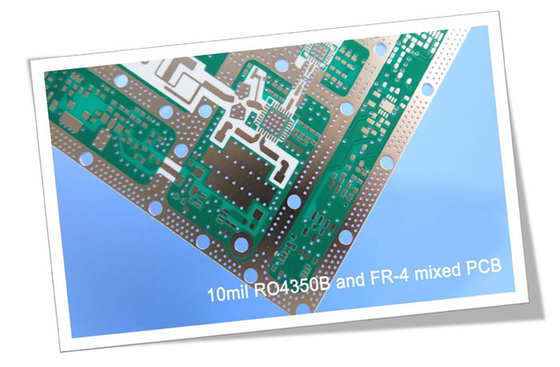

Здравствуйте! Сегодня мы хотим поделиться 6-слойной гибридной печатной платой, изготовленной из материалов и деталей высочайшего качества для обеспечения оптимальной производительности.Используемый материал печатной платы состоит из материалов Rogers RO4350B и ITEQ IT180A FR-4 и прошел бессвинцовую обработку, что позволяет ей работать в диапазоне температур от -40 ℃ до +85 ℃.

Плата, включая полоски для инструментов, имеет размеры 98 x 95 мм и имеет минимальный размер дорожки/пространства 6/6 мил и минимальный размер отверстия 10 мил.Отсутствуют глухие или скрытые переходные отверстия, а конструкция платы включает базовую медь толщиной 35 мкм, препрег и слои IT180A FR-4 с толщиной готовой платы 1,6 мм и массой готовой меди 1 унция (1,4 мила) для всех слоев.

Поверхностная обработка платы была выполнена с использованием ENIG (химическое никелевое покрытие и иммерсионное золото), а верхняя и нижняя части выполнены методом шелкографии белого цвета.Верхняя паяльная маска окрашена в черный матовый цвет, как и нижняя паяльная маска.На контактных площадках нет шелкографии, а качество платы обеспечивается за счет использования 100% электрического теста.

Эта печатная плата была разработана для соответствия сопротивлению 50 Ом с допуском +/- 10%, а верхний слой имеет дорожки 18/10 мил и расстояние между ними.Согласование импеданса достигается с помощью опорного слоя 2.

На этой печатной плате мы поставляем трафарет с панелями для паяльной пасты для верхней стороны платы.Статистика печатных плат впечатляет: 107 компонентов, всего 235 контактных площадок, 71 контактная площадка для сквозных отверстий, 79 верхних контактных площадок SMT, 85 нижних контактных площадок SMT, 263 переходных отверстия и 81 цепь.

Если у вас есть какие-либо технические вопросы или запросы о нашей печатной плате, свяжитесь с Айви по адресу sales10@bichengpcb.com.Наши высококачественные печатные платы можно приобрести уже сегодня, гарантируя максимальную производительность.

Преимущества использования RO4350B и FR4 для высоконадежных печатных плат

- Лучшая практика проектирования с использованием материалов RO4350B и FR4.

Проектирование высокопроизводительных печатных плат (PCB) включает в себя выбор идеальных материалов для работы с учетом их индивидуальных свойств и того, как они могут повлиять на производительность печатной платы.При проектировании печатных плат обычно используются два материала: RO4350B и FR4, каждый из которых обладает уникальными характеристиками, влияющими на функциональность печатной платы.В этом всеобъемлющем руководстве мы рассмотрим различия между этими материалами и то, как их можно использовать при проектировании высокопроизводительных печатных плат.

Диэлектрическая проницаемость и коэффициент рассеяния

Диэлектрическая проницаемость и коэффициент рассеяния являются важными факторами, которые следует учитывать при разработке высокочастотных приложений.RO4350B имеет типичную диэлектрическую проницаемость 3,48±0,05 и коэффициент рассеяния 0,0037 при 10 ГГц/23℃.Для сравнения, FR4 имеет диэлектрическую проницаемость около 4,4 и коэффициент рассеяния около 0,02.Низкая диэлектрическая проницаемость и коэффициент рассеяния RO4350B делают его идеальным выбором для высокочастотных приложений.

Термический коэффициент ε и теплопроводность

Еще одним важным фактором, который следует учитывать, является тепловой коэффициент ε и теплопроводность.При 80 ℃ RO4350B имеет тепловой коэффициент ε +50 ppm/℃ и теплопроводность 0,69 Вт/м/°K.FR4, с другой стороны, имеет тепловой коэффициент ε около 150 ppm/℃ и теплопроводность около 0,3 Вт/M/oK.Низкий тепловой коэффициент ε и высокая теплопроводность RO4350B делают его идеальным выбором для управления температурой в печатных платах.

Электрическая прочность и удельное поверхностное сопротивление

Электрическая прочность и удельное поверхностное сопротивление также являются важными факторами, которые следует учитывать при проектировании печатных плат.RO4350B имеет электрическую прочность 31,2 (780) кВ/мм (В/мил) при 0,51 мм (0,020 дюйма), в то время как FR4 имеет электрическую прочность около 20 кВ/мм (В/мил). RO4350B также имеет поверхностное удельное сопротивление. 5,7 x 109 МОм, что намного выше поверхностного сопротивления FR4, составляющего около 1 x 106 МОм.Эти свойства делают RO4350B лучшим выбором для высоковольтных приложений и для предотвращения электрических помех между компонентами.

Прочность на растяжение и изгиб

Что касается механической прочности, то RO4350B также имеет преимущество перед FR4.Модуль упругости при растяжении RO4350B составляет 16 767 МПа (2 432 фунта на кв. дюйм) в направлении X и 14 153 МПа (2 053 фунта на кв. дюйм) в направлении Y, в то время как модуль упругости при растяжении FR4 составляет около 3000 МПа (435 фунта на кв. дюйм).RO4350B также имеет более высокую прочность на изгиб 255 МПа (37 тысяч фунтов на квадратный дюйм) по сравнению с прочностью на изгиб FR4 около 240 МПа (35 тысяч фунтов на квадратный дюйм).

Размерная стабильность и коэффициент теплового расширения

Размерная стабильность и коэффициент теплового расширения являются важными факторами, которые следует учитывать при проектировании печатных плат, особенно в условиях высоких температур.RO4350B имеет размерную стабильность менее 0,5 мм/м (миль/дюйм) после травления+E2/150℃ и коэффициент теплового расширения 10 ppm/℃ в направлении X, 12 ppm/℃ в направлении Y и 32 ppm/℃ в направлении Z.FR4 имеет аналогичную размерную стабильность, но более высокий коэффициент теплового расширения около 17 ppm/℃.

Влагопоглощение и сопротивление медному отслаиванию

Влагопоглощение и прочность меди на отслаивание — другие важные факторы, которые следует учитывать при проектировании печатных плат.RO4350B имеет влагопоглощение 0,06% после 48 часов погружения при 50 ℃, в то время как FR4 имеет влагопоглощение около 0,15%.RO4350B также имеет более высокую прочность меди на отрыв 0,88 Н/мм (5,0 пли) после затирки припоя с 1 унцией.Фольга EDC по сравнению с прочностью на отрыв меди FR4 составляет около 0,5 Н / мм (3,0 пли).

Воспламеняемость и совместимость с бессвинцовыми процессами

Воспламеняемость и совместимость с бессвинцовыми технологическими процессами являются важными факторами, которые следует учитывать при проектировании печатных плат, особенно с точки зрения безопасности и воздействия на окружающую среду.RO4350B имеет рейтинг воспламеняемости UL 94 V-0, что указывает на превосходную огнестойкость.Он также совместим с бессвинцовыми процессами, что делает его экологически безопасным выбором.С другой стороны, FR4 имеет более низкий рейтинг воспламеняемости UL 94 V-1, что указывает на меньшую огнестойкость.

В заключение следует отметить, что как RO4350B, так и FR4 обладают своими уникальными свойствами и преимуществами при проектировании высокопроизводительных печатных плат.RO4350B лучше всего подходит для высокочастотных приложений, управления температурным режимом, высоковольтных приложений и компонентов, требующих механической прочности.FR4, с другой стороны, является более доступным вариантом и подходит для менее требовательных приложений.При выборе идеального материала для вашей печатной платы важно учитывать конкретные требования вашего приложения и выбирать материал, который наилучшим образом соответствует этим потребностям.
