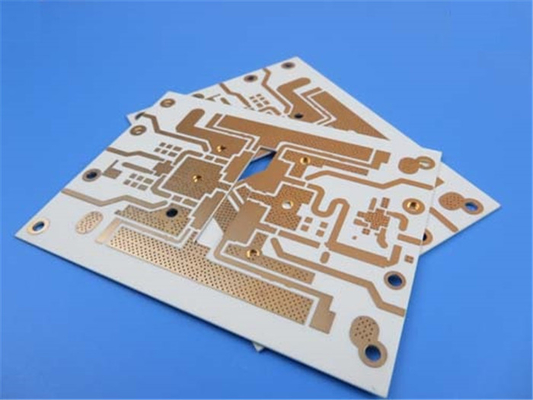

PCB Rogers 4003 высокочастотный основанный на 32 ламинатах Mil

Окончательный выбор для высокоскоростных применений цифровых и RF

Сегодня, мы счастливы делить наш заново погруженный PCB который сделан из высококачественного материала Rogers RO4003C который обеспечивает надежное представление даже в бросая вызов окружающих средах. Неэтилированный процесс используемый в своей конструкции делает им экологически дружелюбный выбор. С широкой температурной амплитудой рабочей температуры -40℃ к +85℃, этот PCB конструирован для того чтобы выдержать температурные условия экстремальной температуры.

Стог-вверх этого PCB состоит из низкопробной меди 17um, слоя диэлектрика 32mil, и другого низкопробного медного слоя 17um, обеспечивающ превосходные электрические характеристики и механическую стабильность. Размеры PCB 180 x 156 mm, с толщиной 0,98 mm, и законченный медный вес 1 oz (1,4 mils) через все слои.

Детали конструкции этого PCB включают минимальные трассировку/космос 6/6 mils и минимальный размер отверстия 15 mils, делающ его идеальный для применений комплекса и высокой плотности. Он также отличает покрывать-через прорезанные отверстия и никакие слепые или похороненные vias, обеспечивающ безшовные взаимодействие и легкость собрания. Поверхностный финиш этого PCB ENIG (золото погружения), который обеспечивает превосходную коррозионную устойчивость, и верхняя маска припоя зелена.

Этот PCB приходит с panelized восковкой затира припоя для верхней стороны, делая его легкий собрать компоненты с точностью. Включены итог 210 компонентов, 306 пусковых площадок, 129 пусковых площадок через-отверстия, 90 верхних пусковых площадок SMT, 87 нижних пусковых площадок SMT, 331 vias, и 118 сетей.

Мы проводили 100% электрический тест для обеспечения качества и надежности этого PCB. Для всех технических вопросов, пожалуйста контактируйте плющ на sales10@bichengpcb.com. Прикажите наш высококачественный PCB сегодня и испытайте выдающие надежность и представление в ваших электронных применениях.

Почему RO4003C PCBs верхний выбор для предварительного электронного устройства

- Преимущества 32 mil RO4003C PCBs для высокоскоростных применений

Требование для высокопроизводительной электроники на подъеме, и с ним, потребностью для предварительного PCBs способного на регулировать сложные и высокоскоростные применения. RO4003C высококачественный материал PCB который приобретал популярность в последние годы должную к своим превосходным электрическим свойствам и механической стабильности. В настоящей статье, мы исследуем преимущества 32 mil RO4003C PCBs для высокопроизводительных применений.

Введение к RO4003C PCBs

RO4003C высокочастотный слоистый материал сделанный углерода усиленного соткать-стеклом/керамической смеси, которая обеспечивает свойства диэлектрика с малыми потерями для высокоскоростных применений цифровых и RF. Оно отличает диэлектрической константой 3,38 ± 0,05 и коэффициентом энергопотерь 0,0027 на 10 GHz/23℃, делая им идеальный выбор для высокочастотных дизайнов.

Диэлектрическая константа и коэффициент энергопотерь RO4003C PCBs

Константа диэлектрика с малыми потерями RO4003C PCBs обеспечивает главную целостность сигнала, уменьшающ потерю сигнала и искажение. Коэффициент энергопотерь RO4003C PCBs также очень низок, значащ что он может эффектно отрегулировать высокочастотные сигналы без генерации сверхнормальной жары.

Термальные свойства RO4003C PCBs

RO4003C PCBs имеют превосходные термальные свойства, позволяющ им выполнить надежно в бросая вызов окружающих средах. Термальный коэффициент ε +40 ppm/℃ через диапазон температур -50℃ к 150℃, обеспечивающ что PCB может выдержать температурные условия экстремальной температуры.

Электрические свойства RO4003C PCBs

RO4003C PCBs имеют высокую электрическую прочность, со значением 31,2 (780) Kv/mm (v/mil) на толщине 0.51mm (0,020"). Они также имеют превосходную резистивность тома и резистивность поверхности, обеспечивающ надежное электрическое представление.

Механические свойства RO4003C PCBs

RO4003C PCBs имеют впечатляющие механические свойства, включая высокую прочность на растяжение и flexural прочность. С растяжимым модулем MPa 19 650 в MPa x направлении и 19 450 в направлении y, этим PCBs может выдержать гнуть и протягивать без ломать.

Неэтилированная обработка и экологические преимущества RO4003C PCBs

RO4003CPCBs изготовлены используя неэтилированный процесс, делая ими дружественный к эко вариант. Этот процесс также обеспечивает что PCBs соотвествует индустриальным стандартам для опасных материальных ограничений, как ограничение опасной директивы веществ (RoHS).

Преимущества 32 mil RO4003C PCBs для высокоскоростных применений

Толщина 32 mil RO4003C PCBs делает ими идеальный выбор для высокоскоростных применений цифровых и RF, где целостность сигнала критическая. Минимальные трассировка/космос 6/6 mils и минимальный размер отверстия 15 mils этих PCBs учитывают дизайны высокой плотности, делая их соответствующей для сложных применений.

Конструктивные соображения для RO4003C PCBs

Конструируя PCBs с материалом RO4003C, необходимо рассматривать факторы как управление импеданса, дизайн передающей линии, и целостность сигнала. Дизайн должен также учесть термальные и механические свойства материала для обеспечения надежного представления.

Производство и собрание RO4003C PCBs

RO4003C PCBs изготовлены используя современный процесс который обеспечивает однородное качество и надежность. Поверхностный финиш этих PCBs ENIG (золото погружения), который обеспечивает превосходную коррозионную устойчивость, и верхняя маска припоя зелена. PCBs также panelized с восковкой затира припоя для легкого и точного собрания.

Применения RO4003C PCBs в промышленностях высоких технологий

RO4003C PCBs широко использованы в промышленностях высоких технологий как воздушно-космическое пространство, оборона, радиосвязи, и медицинские службы. Они также использованы в высокоскоростных применениях цифровых и RF, как системы радиолокатора, спутниковые связи, и цепи микроволны.

В заключение, 32 mil RO4003C PCBs предложить ряд преимуществ для высокопроизводительных применений. Их материал диэлектрика с малыми потерями, исключительные термальные и механические свойства, и неэтилированная обработка делают ими превосходный выбор для промышленностей высоких технологий. С дизайном и изготовлять точности, этими PCBs может увеличить представление и эффективность в сложных и требовательных применениях.
