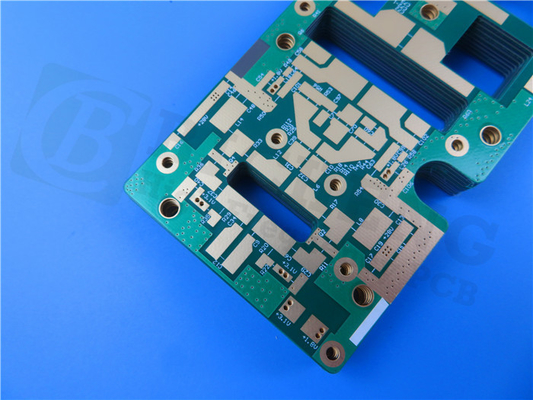

Высокотемпературные и высокочастотные полиимидные печатные платы для суровых сред

Краткое введение

Высокотемпературные и высокочастотные полиимидные плакированные медью ламинаты ТБ-73 предназначены для работы при высоких температурах и высоких частотах.Они используются в производстве специальных высокотемпературных и высокочастотных печатных плат для электронного оборудования в требовательных отраслях, таких как аэрокосмическая, авиационная, военная и подземная разведка нефти, среди прочих.Материал обладает превосходными высокочастотными диэлектрическими свойствами, стойкостью к высоким температурам и радиационной стойкостью.Его номинальная толщина колеблется от 0,1 мм до 10 мм.

Отчет о химических испытаниях

ТБ-73 соответствует техническим условиям, изложенным в стандарте Q/XA50089-2004.Материал прошел ряд испытаний, чтобы убедиться в его качестве и эксплуатационных характеристиках.

Прочность на отрыв TB-73 после термической нагрузки составляет ≥1,0 ​​Н/мм, а фактический результат испытаний составляет 1,42 Н/мм, что является удовлетворительным.Точно так же прочность на отрыв при 170 ℃ составляет ≥0,7 Н/мм, и фактический результат испытаний также является удовлетворительным.

Объемное удельное сопротивление составляет ≥5×10 ^ 6 МОм·см в соответствии со стандартом C-96/35/90, а результат испытаний составляет 6,6×10 ^ 7 МОм·см, что является удовлетворительным.Согласно стандарту E-24/204 объемное удельное сопротивление также составляет ≥5×10^6 МОм·см, а фактический результат испытаний составляет 6,2×10^8 МОм·см, что также является удовлетворительным.

Поверхностное удельное сопротивление также находится в пределах указанного диапазона.Фактический результат теста для стандарта C-96/35/90 составляет 3,4 × 10 ^ 7 МОм, а для стандарта E-24/204 — 2,3 × 10 ^ 8 МОм, оба из которых являются пройденными.

TB-73 имеет низкий уровень влагопоглощения ≤0,35%, а фактический результат испытаний составляет 0,11%, что является удовлетворительным.Напряжение пробоя также удовлетворительное: результат испытаний составил 44,3 кВ, что выше минимального требования 40 кВ.

Диэлектрическая проницаемость на частоте 1 МГц составляет ≤4,5, а фактический результат теста — 4,12, что является пройденным.Точно так же коэффициент рассеяния на частоте 1 МГц составляет ≤0,01, а фактический результат теста равен 0,0072, что также является пройденным.

TB-73 имеет прочность на изгиб ≥400 Н/мм² в машинном направлении и ≥300 Н/мм² в поперечном направлении, оба значения являются проходными.Материал также может выдерживать термическую нагрузку при температуре 288 ℃ в течение 180 секунд без расслаивания или образования пузырей.

Температура стеклования (значение Tg) TB-73 составляет 257 ℃, что соответствует указанным требованиям.

Возможности нашей печатной платы (полимидная радиочастотная печатная плата TB-73)

О Бичэн

Bicheng PCB является ведущим поставщиком высококачественных печатных плат (PCB) из Шэньчжэня, Китай.Основанная в 2003 году, компания имеет более чем 20-летний опыт работы в отрасли и завоевала репутацию поставщика надежных и экономичных решений для печатных плат клиентам по всему миру.

Производственные возможности Bicheng PCB охватывают широкий спектр типов печатных плат, включая односторонние, двусторонние и многослойные платы с количеством слоев от 1 до 32. Печатные платы компании используются в различных отраслях, включая телекоммуникации, аэрокосмическую, оборонная, медицинская и промышленная электроника.

Bicheng PCB предлагает широкий спектр материалов подложек для своих печатных плат, в том числе высокочастотные материалы, такие как RO4003C, RO4350B и RO4730G3, а также стандартные материалы FR-4, такие как high Tg S1000-2M, TU-872 SLK, TU- 768, ИТ-180А и Изола 370HR.Компания также предлагает, среди прочего, металлические сердечники, полиимидные и ПЭТ-подложки.

Передовые производственные возможности Bicheng PCB позволяют использовать ряд опций, которые можно настроить для удовлетворения конкретных потребностей клиентов.Например, компания может производить печатные платы размером до 1100 мм на 600 мм с допуском по контуру платы ± 0,0059 дюйма (0,15 мм) и допуском по толщине ± 8 % для T ≥ 0,8 мм и ± 10 % для t < 0,8 мм. Компания также может использовать медь различной толщины от 17 мкм до 350 мкм (от 0,5 до 10 унций) и диаметры отверстий от 0,0079 дюйма до 0,25 дюйма (от 0,2 мм до 6,35 мм).

Приверженность Bicheng PCB качеству и удовлетворенности клиентов отражена в сертификации ISO 9001:2015.Опытные инженеры и техники компании тесно сотрудничают с заказчиками, чтобы обеспечить выполнение их конкретных требований и своевременную доставку печатных плат в рамках бюджета.

Приложение: Технический паспорт (ламинат TB-73)
