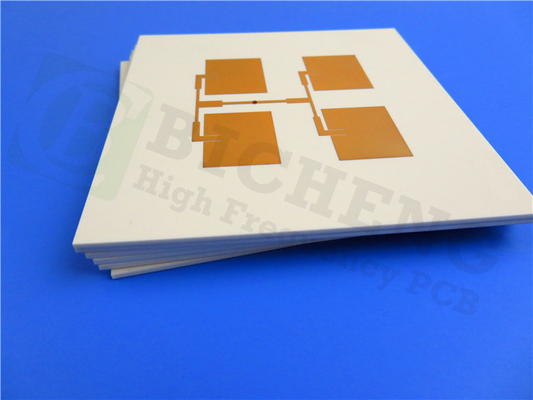

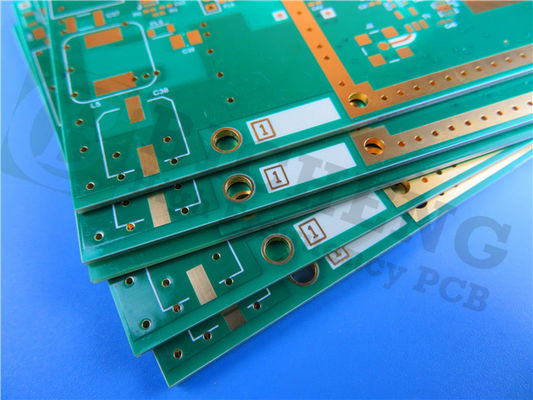

Доска PCB RF материалов Rogers RO3003 для промышленностей высоких технологий

Сегодня, мы радостны быть здесь и делить наш заново погруженный PCB с вами. Наша самая последняя пересылка PCBs была произведена с предельным вниманием к качеству и представлению. PCB составлен материалов Rogers RO3003, обработан с неэтилированными методами и конструирован для деятельности внутри диапазон температур -40℃ к +85℃. Stackup 6 слоев высокочастотный отличает диэлектрическим RO3003 5mil и низкопробной медью 17um, отделенной prepreg bondply 2929. Размеры доски 20 x 15 mm с допуском +/- 0.15mm, и дизайн включает слепые vias от слоя 1 для того чтобы наслоить 2.

Законченный PCB имеет толщину 0,7 mm и отличает законченным весом Cu 1 oz (1,4 mils) на наружных слоях и 0,5 oz на внутренних слоях, обеспечивающ оптимальную производительность. Через покрывать толщину 1 mil, и поверхностный финиш достиган через пользу палладиума погружения никеля погружения и золота погружения (ENEPIG), обеспечивая высококачественный финиш.

Самая последняя пересылка PCB конструирована для электронных продуктов которые требуют точных представления и надежности, без верхнего или нижнего silkscreen или верхней/нижней маски припоя, и никакого silkscreen на пусковых площадках припоя. PCB проходит испытание 100% электрическое для обеспечения что он соотвествует самые высокие качества.

С 11 компонентом, 39 полными пусковыми площадками, 21 пусковой площадкой через-отверстия, 15 верхними пусковыми площадками SMT, 3 нижними пусковыми площадками SMT, 51 vias, и 9 сетями, PCB конструирован для того чтобы соотвествовать самым неукоснительным нормам выработки.

Если вы имеете любые технические вопросы или дознания, то пожалуйста контактируйте плющ на sales10@bichengpcb.com. Наше PCBs идеальный выбор для вашего следующего проекта.

Всесторонний проводник к RO3003: От свойств к применениям

---Введение: Что RO3003 и как оно работает?

Высокочастотный дизайн PCB постоянн эволюционируя поле, и инженеры и дизайнеры всегда на бдительности для новаторских и надежных материалов, который нужно включать в их дизайны. Один такой материал который приобретал значительное внимание в последние годы RO3003, высокочастотный ламинат который предлагает исключительные электрические и механические свойства.

В этом всестороннем проводнике к RO3003, мы delve в свои свойства и преимущества, процесс производства, и применения. Ли вы закаленный дизайнер PCB или пришелец к индустрии, этот проводник обеспечит ценные проницательности в мир высокочастотного дизайна PCB.

Введение: Раскрывать RO3003 и своя функциональность

RO3003 высокочастотный ламинат произведенный для пользы в применениях которые требуют выдающему электрическому и механическому представлению. Оно состоит из наполненного керамическ материала PTFE, который предлагает низкую диэлектрическую константу и малопотертый тангенс, делая его идеальным для высокоскоростных применений цифровых и RF где целостность и надежность сигнала предельной важности.

Свойства RO3003: Диэлектрическая постоянн, термальная проводимость, и больше

RO3003 похваляется исключительные электрические свойства, делая им идеальный выбор для высокочастотного дизайна PCB. Своя диэлектрическая константа 3.0±0.04, которое гораздо ниже чем много других высокочастотных материалов PCB. Это переводит к более быстрой передаче сигнала и меньше амортизации, приводящ в улучшенных целостности сигнала и высоком классе исполнения.

RO3003 также имеет высокую термальную проводимость, которая помогает рассеять жару и улучшить надежность. Оно показывает термальный коэффициент ε -3 ppm/℃, делая его стабилизированным над широким диапазоном температур. Материал также имеет низкий коэффициент энергопотерь, с tanδ 0,001 на 10 GHz/23℃.

Преимущества включать RO3003 в высокочастотном дизайне PCB

Преимущества RO3003 в высокочастотном дизайне PCB многочисленны. Свои низкая диэлектрическая константа и малопотертый тангенс делают его идеальным для высокоскоростных применений цифровых и RF, где целостность и надежность сигнала критические. RO3003 также предлагает превосходные термальную проводимость и стабильность над широким диапазоном температур, делая его соответствующим для пользы в жестких окружающих средах.

RO3003 против. Другие высокочастотные материалы PCB: Сравнительный анализ

Когда это прибывает в высокочастотным дизайном PCB, несколько материалов, который нужно выбрать от. Однако, RO3003 стоит вне от остатков должных к своим главным электрическим и механическим свойствам. В этом разделе, мы сравним RO3003 к другим популярным высокочастотным материалам PCB.

Изготовляя RO3003 PCBs: Процесс демистифицировал

Изготовляя RO3003 PCBs требует специализированное оборудование и методы должные к свойствам материала уникальным. В этом разделе, мы исследуем процесс производства RO3003 PCBs, включая материалы и оборудование использовал, и включили проблемы, который.

Конструировать высокопроизводительное PCBs с RO3003: Подсказки и фокусы

Конструировать высокопроизводительное PCBs с RO3003 требует тщательного рассмотрения свойств и характеристик материала. В этом разделе, мы обеспечим подсказки и фокусы для конструировать высокопроизводительное PCBs с RO3003, включая трассу сигнала, слой штабелируя, и термальное управление.

Удар термальных свойств по дизайну PCB RO3003

Термальные свойства играют критическую роль в высокочастотном дизайне PCB, и RO3003 никакое исключение. В этом разделе, мы исследуем удар термальных свойств по дизайну PCB RO3003, включая термальные методы управления и важность термической стабильности.

RO3003 и управление потери сигнала: Передовые практики

Потеря сигнала общая проблема в высокочастотном дизайне PCB, и RO3003 предлагает несколько преимуществ когда это прибывает в управляя потерей сигнала. В этом разделе, мы исследуем передовые практики для управляя потери сигнала с RO3003 PCBs, включая пользу контролируемого импеданса и свойственного штабелировать слоя.

Применения RO3003 в технологиях RF/Microwave

RO3003 идеальный материал для применений RF и микроволны должных к своим низкой диэлектрической константе и малопотертому тангенсу. В этом разделе, мы исследуем применения RO3003 в технологиях RF и микроволны, включая антенны, фильтры, и усилители.

RO3003 и 5G: Спичка сделанная на небесах

Появление технологии 5G увеличило требование для высокочастотных материалов PCB которые могут поддержать высокоскоростные тарифы передачи данных. RO3003 идеальный материал для применений 5G должных к своим низкой диэлектрической константе и малопотертому тангенсу. В этом разделе, мы исследуем роль RO3003 в технологии 5G и своих потенциальных применениях.

Заключение: Развязывать силу RO3003 для высокочастотного дизайна PCB

RO3003 высокопроизводительный материал который предлагает исключительные электрические и механические свойства для высокочастотного дизайна PCB. Свои низкая диэлектрическая константа, малопотертый тангенс, и высокая термальная проводимость сделать ее идеальным для широкого диапазона применений, из RF и микроволны к 5G и за пределами. Путем понимать свойства и преимущества RO3003, дизайнеры и инженеры могут развязывать силу этого материала и создать высокопроизводительное PCBs которые соотвествуют самые неукоснительные качества и надежности.
