Подробная информация о продукте:
|
Высокий свет: | гибридный PCB 10mil,PCB RO4350B гибридный,Доска PCB RF 6 слоев |
---|

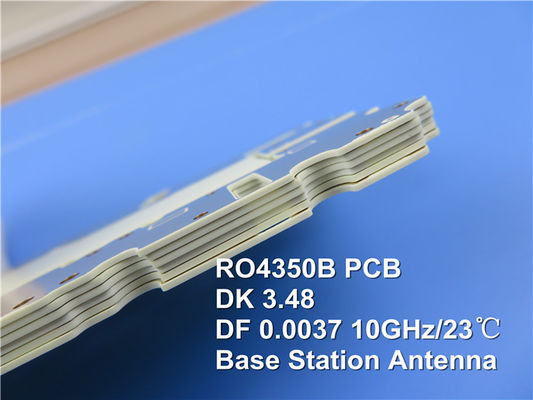

Вводить RO4350B + высокий PCB Tg170℃ FR-4 6-Layer гибридный, изготовленный ограничиваемым Bicheng. Построенный используя высококачественный материал Rogers RO4350B и обработанный используя неэтилированные методы, достиганы исключительные стойкость и представление. С диапазоном температур -40℃ к +85℃, идеально для пользы в широком диапазоне применений.
Stackup 6 слоев гибридный составлен низкопробного медного слоя, диэлектрика RO4350B, prepreg, диэлектрика FR-4, и медных слоев, обеспечивающ оптимальные целостность сигнала и надежность. Размеры доски измерены на 56 x 49 mm с законченной толщиной 1,13 mm. Отличены минимальные трассировка/космос 6/6 mils и минимальный размер отверстия 10 mils.
PCB отличает 0.25mm наполненным смол и покрытым через. Достиган медный вес 1 oz (1,4 mils) на наружных слоях и 0,5 oz на внутренних слоях. Поверхностный финиш состоит из никеля погружения и золота погружения (ENIG). Верхний silkscreen бел, и нижний silkscreen отсутствующий.
Управление импеданса первоклассно, с 50 омами +/--10% следом 18.5mil на верхнем слое. PCB имеет 53 компонента, 67 полных пусковых площадок, 33 пусковой площадки через-отверстия, 22 верхних пусковой площадки SMT, 12 нижних пусковой площадки SMT, 49 vias, и 15 сетей.
На ограничиваемом Bicheng, качество оказано предпочтение. Все PCBs проходит испытание 100% электрическое, обеспечивающ максимальную производительность и надежность. Для всех технических вопросов, плющ контакта на sales10@bichengpcb.com.
Диэлектрическая константа, εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 зажало Stripline | |
Диэлектрическая константа, εDesign | 3,66 | Z | 8 до 40 GHz | Метод длины дифференциального участка | |
Диссипация Factortan, δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
Термальный коэффициент ε | +50 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
Резистивность тома | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Поверхностная резистивность | 5,7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Электрическая прочность | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020") | IPC-TM-650 2.5.6.2 |
Растяжимый модуль | 16 767 (2 432) 14 153 (2 053) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
Прочность на растяжение | 203 (29,5) 130 (18,9) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
Flexural прочность | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Сохранность формы | <0> | X, Y | mm/m (mil/дюйм) |
после etch+E2/150℃ | IPC-TM-650 2.4.39A |
Коэффициент теплового расширения | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
Td | 390 | ℃ TGA | ASTM D 3850 | ||
Термальная проводимость | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
Абсорбция влаги | 0,06 | % | 48hours погружение 0,060" температура 50℃ образца |
ASTM D 570 | |
Плотность | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
Медная корка Stength | 0,88 (5,0) |
N/mm (pli) |
после поплавка припоя 1 oz. Фольга EDC |
IPC-TM-650 2.4.8 | |
Воспламеняемость | (3) V-0 | UL 94 | |||
Неэтилированный процесс совместимый | Да |
Окончательный проводник к RO4350B 10mil PCBs
Когда это прибывает в высокочастотными сетями, выбор идеального PCB жизненно важен. RO4350B 10mil PCBs конструированы для того чтобы обеспечить исключительные представление, надежность, и целостность сигнала, даже в самых требовательных применениях.
Что RO4350B 10mil PCBs?

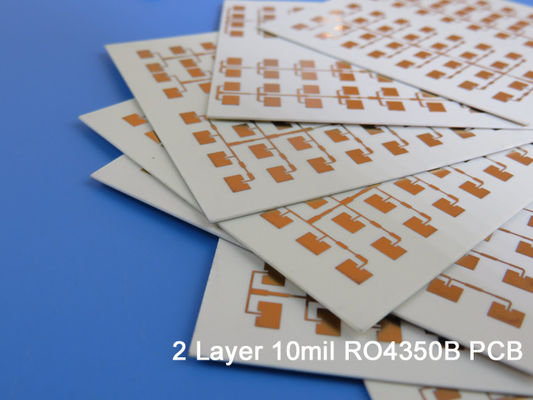

RO4350B новаторский слоистый материал который сделанен на заказ для высокочастотных применений. При совмещении с толщиной 10mil, оно поставляет PCB который может предусмотреть надежное управление целостности и импеданса сигнала на частотах коротковолнового диапазона.
RO4350B 10mil PCBs: Преимущества
Предложение RO4350B 10mil PCBs несколько главных преимуществ над другими типами PCBs. Эти включают превосходное термальное управление, гибкость оптимального дизайна, и бесподобную целостность сигнала. Дополнительно, эти доски изготовлены используя неэтилированные методы, делая ими экологически дружелюбный выбор.
Конструировать с RO4350B 10mil PCBs
Конструируя с RO4350B 10mil PCBs, необходимо рассматривать их уникальные свойства и технические данные. Факторы как коэффициент энергопотерь, термальный коэффициент ε, и коэффициент теплового расширения имеют огромное воздействие на представлении.
Управление импеданса в RO4350B 10mil PCBs
Управление импеданса критическое для надежного представления в высокочастотных цепях. RO4350B 10mil PCBs сделать достигающ точного управления импеданса более легким чем всегда, спасибо свойства материала превосходные диэлектрические и последовательной толщины.
Реальные применения для RO4350B 10mil PCBs
RO4350B 10mil PCBs использованы в большом разнообразии применений, от радиосвязей к воздушно-космическому пространству и обороне. Их емкость обеспечить исключительную целостность представления и сигнала делает ими идеальный выбор для любых высокочастотных сетей.
Измерения испытывать и проверки качества для RO4350B 10mil PCBs
На ограничиваемом Bicheng, мы совершены к качеству. Именно поэтому мы подвергаем все из нашего RO4350B 10mil PCBs к измерениям тщательного тестирования и проверки качества обеспечить что каждая доска соотвествует нашим высоким стандартам для представления и надежности.
Устраняя неисправность общие вопросы с RO4350B 10mil PCBs
Несмотря на их много преимуществ, RO4350B 10mil PCBs может испытать проблемы как любой другой PCB. Общие вопросы включают деламинацию, недостаточную через плакировку, и неправильный соответствовать импеданса. Путем понимать эти вопросы и предпринимать меры для того чтобы обратиться к ним, возможно достигнуть оптимальной производительности от этих доск.
Будущие развития в технологии PCB RO4350B 10mil
Как со всей технологией, мир PCBs постоянно эволюционирует. В будущем, мы можем рассчитывать увидеть даже более предварительное RO4350B 10mil PCBs, с улучшенным термальным управлением, более высокими скоростями, и даже лучше целостностью сигнала. По мере того как эти выдвижения продолжаются, возможности для высокочастотных сетей только будут продолжаться вырасти.
В заключение, RO4350B 10mil PCBs превосходный выбор для любого высокочастотного применения сетей. С их исключительными представлением, надежностью, и целостностью сигнала, эти доски предлагают бесподобное значение и надежность. Путем понимать их уникальные свойства и конструктивные соображения, возможно достигнуть оптимальной производительности от этих доск и принять ваших высокочастотных сетей к следующему уровню.
