Подробная информация о продукте:
|
Высокий свет: | Доска PCB Duroid 5880 RF,Доска PCB RT RF,Высокочастотная монтажная плата PCB RF |
---|

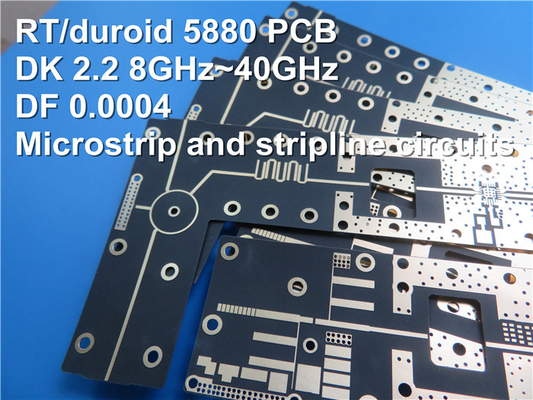

Hi, сегодняшняя тема вводит наш заново погруженный продукт PCB. Этот двойник встал на сторону PCB построен от высококачественного материала Rogers RT/duroid 5880, делая его идеальной для высокочастотных применений. Он отличает неэтилированным процессом, обеспечивающ свою совместимость с современными изготовляя стандартами.
Стог-вверх PCB состоит из 2 слоев низкопробной меди с толщиной 17um, отделенной 5mil RT/duroid 5880 слоев диэлектрика. Размеры доски измеряют 7mm x 7mm с допуском +/- 0.15mm. С минимальными трассировкой/космосом 4/4 mils и минимальный размер отверстия 10 mils, этот PCB соответствующий для разнообразие применений.
Этот продукт не включает маску silkscreen или припоя, и он заканчивал с толщиной 0.197mm и весом 1 oz (1,4 mils) медным на всех слоях. Он полно был испытан для проверки качества, включая 100% электрический тест.
Этот PCB поддерживает один компонент и имеет итог 2 пусковых площадок, одной через, и одного чистого. Соответствующее для через-отверстия и верхнего поверхностного размещения держателя компонентного.
Для всех технических вопросов об этом продукте, пожалуйста не смутитесь контактировать наши продажи объединяйтесь в команду на sales10@bichengpcb.com. Ограничиваемое Bicheng. запасы все права к этому продукту, авторскому праву 2023
Значение RT/duroid 5880 типичное | ||||||
Свойство | RT/duroid 5880 | Направление | Блоки | Условие | Метод теста | |
Диэлектрическая константа, εProcess | 2,20 спецификации 2.20±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Диэлектрическая константа, εDesign | 2,2 | Z | N/A | 8GHz до 40 GHz | Метод длины дифференциального участка | |
Коэффициент энергопотерь, tanδ | 0,0004 0,0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Термальный коэффициент ε | -125 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 | |
Резистивность тома | 2 x 107 | Z | См Mohm | C/96/35/90 | ASTM D 257 | |
Поверхностная резистивность | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
Специфическая жара | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Высчитанный | |
Растяжимый модуль | Тест на 23℃ | Тест на 100℃ | N/A | MPa (kpsi) | ASTM D 638 | |
1070(156) | 450(65) | X | ||||
860(125) | 380(55) | Y | ||||
Окончательный стресс | 29 (4,2) | 20 (2,9) | X | |||
27 (3,9) | 18 (2,6) | Y | ||||
Окончательное напряжение | 6 | 7,2 | X | % | ||
4,9 | 5,8 | Y | ||||
Сжимающий модуль | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Окончательный стресс | 27 (3,9) | 22 (3,2) | X | |||
29 (5,3) | 21 (3,1) | Y | ||||
52 (7,5) | 43 (6,3) | Z | ||||
Окончательное напряжение | 8,5 | 8,4 | X | % | ||
7,7 | 7,8 | Y | ||||
12,5 | 17,6 | Z | ||||
Абсорбция влаги | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
Термальная проводимость | 0,2 | Z | W/m/k | 80℃ | ASTM C 518 | |
Коэффициент теплового расширения | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
Плотность | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Медная корка | 31,2 (5,5) | N/A | Pli (N/mm) | фольга 1oz (35mm) EDC после поплавка припоя |
IPC-TM-650 2.4.8 | |
Воспламеняемость | V-0 | N/A | N/A | N/A | UL 94 | |
Неэтилированный процесс совместимый | Да | N/A | N/A | N/A | N/A |
RT/Duroid 5880: Окончательное решение для высокочастотного дизайна PCB
--RT/Duroid 5880 для высокоскоростной передачи данных
Поиск для высокопроизводительных материалов которые могут соотвествовать высокочастотного дизайна PCB водил к открытию RT/Duroid 5880. Этот замечательный двухсторонний материал PCB, изготовленный Rogers Корпорацией, сделан из смеси PTFE и керамических материалов, которое дает ему главные электрические и механические свойства. Здесь обзор своих свойств и применений.
Обзор RT/Duroid 5880:
RT/Duroid 5880 самый современный материал который был конструирован для того чтобы соотвествовать высокочастотных применений. Свои низкая диэлектрическая константа и низкий коэффициент энергопотерь сделать им идеальный выбор для высокочастотных применений, где потеря и искажение сигнала могут быть значительными вопросами. Материал также совместим с неэтилированными процессами, который делает им дружественный к эко вариант для производства PCB.
Диэлектрические свойства RT/Duroid 5880:
Низкая диэлектрическая константа RT/Duroid 5880, которое выстраивает в ряд от 2,20 до 2,22 в зависимости от частоты, одно из своих самых значительных преимуществ. Это делает им идеальный материал для высокочастотных применений, где потеря и искажение сигнала могут быть главными проблемами. Материал также имеет низкий коэффициент энергопотерь, который обеспечивает что сигналы остаются ясными и точными.
Сравнивать RT/Duroid 5880 к другим материалам PCB:
Сравниванный к другим материалам PCB как FR-4 и polyimide, RT/Duroid 5880 стоит вне для своих главных электрических свойств. Свои низкие диэлектрическая константа и коэффициент энергопотерь сделать им самый лучший выбор для высокочастотных применений. Он также имеет превосходные механические свойства, с высокое растяжимым и удельной работой разрыва, делая им прочный вариант для PCBs.
Термальные и механические свойства RT/Duroid 5880:
RT/Duroid 5880 имеет низкий термальный коэффициент ε, поэтому оно значит что оно испытывает минимальные изменения в диэлектрической константе с температурой. Оно также имеет высокую температуру стеклянного перехода (Td) 500℃, поэтому оно значит что оно может выдержать высокие температуры без терять свои механические свойства.
Применения RT/Duroid 5880:
RT/Duroid 5880 разносторонний материал который можно использовать в широком диапазоне применений, включая воздушно-космическое пространство, оборону, радиосвязи, и автомобильные промышленности. Свои низкие диэлектрическая константа и коэффициент энергопотерь делают его идеальным для высокочастотных применений, как цепи микроволны и миллиметр-волны, антенны, и фильтры. Свои механические свойства также делают им соответствующий материал для пользы в окружающих средах высоко-стресса.
Конструировать PCBs с RT/Duroid 5880:
Конструировать PCBs с RT/Duroid 5880 требует особых вниманий, как потребность для более небольших ширин и дистанционирования трассировки определить константу материала низкую диэлектрическую. Однако, преимущества использования RT/Duroid 5880, как уменьшенные потеря сигнала и искажение, делают им стоящий вклад для высокочастотных применений.
RT/Duroid 5880 для высокоскоростной передачи данных:
RT/Duroid 5880 материал выбора для достигать тарифов данным по максимума. Свой низкий диэлектрической тангенс константы и потери сделать его соответствующим для пользы в высокоскоростных вычислительных цепях, как те используемые в сетях 5G и интернете приборов вещей (IoT).
Неэтилированная отростчатая совместимость RT/Duroid 5880:
RT/Duroid 5880 совместимо с неэтилированными процессами, поэтому оно значит что оно соотвествует современные изготовляя и дружественный к эко вариант для производства PCB. Это делает им популярный выбор для компаний смотря, что уменьшило их след ноги углерода и исполнило с экологическими регулировками.
Испытывать и проверка качества RT/Duroid 5880 PCBs:
RT/Duroid 5880 PCBs пройти тщательное тестирование и проверку качества для обеспечения что они соотвествуют самые высокие представления и надежности. Это включает 100% электрический тест для проверки целостности цепей и для обеспечения что они свободны от дефектов.
Заключение:
В сводке, RT/Duroid 5880 самый современный материал который предлагает главные электрические и механические свойства. Свои низкие диэлектрическая константа и коэффициент энергопотерь сделать им идеальный выбор для высокочастотных применений, и своя совместимость с неэтилированными процессами делают им дружественный к эко вариант для производства PCB. Со своими высококачественными испытанием и процессами проверки качества, RT/Duroid 5880 окончательное решение для компаний смотря, что конструировало высокопроизводительное и надежное PCBs.
