Подробная информация о продукте:
|
| Высокий свет: | Высокотемпературная ВЧ-печатная плата,ВЧ-материал для печатных плат 30 мил,Бессвинцовый ВЧ-материал для печатных плат |
||
|---|---|---|---|

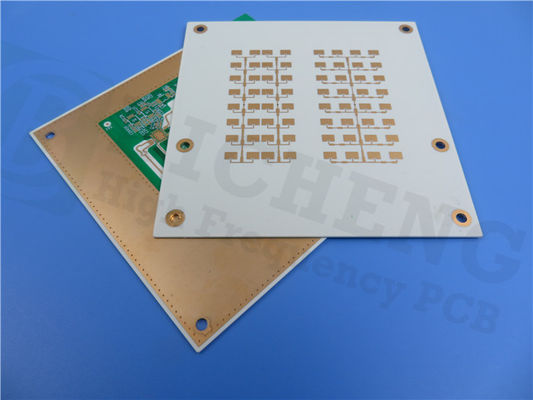

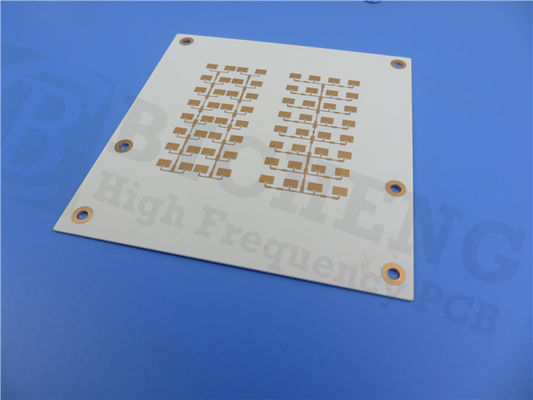

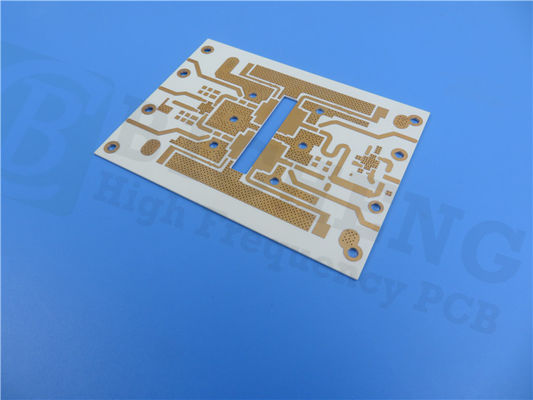

Представлена наша последняя партия печатных плат, изготовленных из исключительного материала Rogers RO4350B, который обеспечивает выдающиеся характеристики для различных приложений.Благодаря бессвинцовому процессу и рабочему диапазону от -40 ℃ до +85 ℃ печатная плата предназначена для удовлетворения ваших потребностей на долгие годы.
Диэлектрический слой RO4350B представляет собой двухстороннюю печатную плату толщиной 30 мил (0,762 мм) с медным основанием толщиной 17 мкм с обеих сторон.Толщина готовой плиты составляет 0,84 мм, а масса готовой меди составляет 1 унцию (1,4 мила) на всех слоях.Минимальный размер дорожки/промежутка и минимальный размер отверстия составляют 10/10 мил и 15 мил соответственно, что делает его идеальным для приложений с высокой плотностью и жесткими допусками.
Печатная плата состоит из 29 компонентов с 50 контактными площадками, включая 25 сквозных контактных площадок и 25 верхних контактных площадок SMT.Он также имеет 91 переходное отверстие и 11 цепей.Каждая печатная плата тщательно тестируется с помощью 100% электрического теста, чтобы гарантировать ее качество и надежность.
Бессвинцовая обработка поверхности HASL, белая трафаретная печать сверху и зеленые верхняя и нижняя маски для пайки являются стандартными характеристиками наших печатных плат.Материал RO4350B обладает отличной влагостойкостью, что делает его идеальным для суровых условий.Он также имеет сквозное покрытие толщиной 1 мил, что обеспечивает длительный срок службы.
| Типичное значение RO4350B | |||||
| Свойство | РО4350Б | Направление | Единицы | Состояние | Метод испытания |
| Диэлектрическая постоянная, εПроцесс | 3,48±0,05 | Z | 10 ГГц/23℃ | IPC-TM-650 2.5.5.5 Зажатая полосковая линия | |
| Диэлектрическая проницаемость, ε Расчет | 3,66 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Коэффициент рассеяния, δ | 0,0037 0,0031 |
Z | 10 ГГц/23℃ 2,5 ГГц/23℃ |
МПК-ТМ-650 2.5.5.5 | |
| Термический коэффициент ε | +50 | Z | частей на миллион/℃ | -50℃до 150℃ | МПК-ТМ-650 2.5.5.5 |
| Объемное сопротивление | 1,2 х 1010 | МОм.см | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
| Удельное поверхностное сопротивление | 5,7х109 | МОм | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
| Электрическая прочность | 31,2(780) | Z | Кв/мм (в/мил) | 0,51 мм (0,020 дюйма) | МПК-ТМ-650 2.5.6.2 |
| Модуль растяжения | 16 767 (2 432) 14 153 (2 053) |
Икс Д |
МПа (фунтов на квадратный дюйм) | РТ | АСТМ Д 638 |
| Предел прочности | 203(29,5) 130(18,9) |
Икс Д |
МПа (фунтов на квадратный дюйм) | РТ | АСТМ Д 638 |
| Предел прочности при изгибе | 255 (37) |
МПа (тыс. дюйм) |
МПК-ТМ-650 2.4.4 | ||
| Размерная стабильность | <0,5 | Х, У | М-м-м (мил/дюйм) |
после травления+E2/150℃ | МПК-ТМ-650 2.4.39А |
| Коэффициент температурного расширения | 10 12 32 |
Икс Д Z |
частей на миллион/℃ | -55 ℃ до 288 ℃ | МПК-ТМ-650 2.4.41 |
| тг | >280 | ℃ ТМА | А | МПК-ТМ-650 2.4.24.3 | |
| тд | 390 | ℃ ТГА | АСТМ Д 3850 | ||
| Теплопроводность | 0,69 | Вт/м/ок | 80 ℃ | АСТМ С518 | |
| Поглощение влаги | 0,06 | % | погружение на 48 часов 0,060 дюйма температура образца 50 ℃ |
АСТМ Д 570 | |
| Плотность | 1,86 | г/см3 | 23℃ | АСТМ Д 792 | |
| Медная корка | 0,88 (5,0) |
Н/мм (пли) |
после припоя всплывает 1 унция. EDC фольга |
МПК-ТМ-650 2.4.8 | |
| Воспламеняемость | (3)В-0 | УЛ 94 | |||
| Совместимость с бессвинцовым процессом | Да | ||||
RO4350B: идеальный материал для печатных плат для высокопроизводительных приложений
Когда дело доходит до проектирования печатных плат, выбор правильного материала имеет решающее значение для достижения оптимальной производительности и надежности.Если вы ищете первоклассный материал для печатных плат, который может удовлетворить требования высокочастотных и высокотемпературных приложений, RO4350B — это то, что вам нужно.
RO4350B представляет собой двусторонний материал для печатных плат, который может похвастаться диэлектрическим слоем RO4350B толщиной 30 мил и медным основанием толщиной 17 мкм с обеих сторон.Благодаря толщине готовой плиты 0,84 мм и массе меди в готовом виде 1 унция (1,4 мила) на всех слоях этот материал отвечает самым строгим требованиям.Он также совместим с бессвинцовыми процессами, что делает его экологически безопасным выбором для проектирования печатных плат.
Но что действительно отличает RO4350B, так это его рабочие характеристики.Обладая диэлектрической проницаемостью 3,48±0,05 и расчетной диэлектрической проницаемостью 3,66, RO4350B обеспечивает исключительную целостность сигнала для высокочастотных приложений.Он также может похвастаться низким коэффициентом рассеяния tan,δ 0,0037 на частоте 10 ГГц/23℃, что обеспечивает минимальные потери сигнала.
RO4350B также хорошо подходит для высокотемпературных применений с тепловым коэффициентом ε +50 ppm/℃ и теплопроводностью 0,69 Вт/M/K при 80℃.Он также имеет впечатляюще высокую Tg > 280 ℃, что делает его идеальным для использования в условиях высоких температур.
Когда дело доходит до долговечности и надежности, RO4350B превосходит все ожидания.Обладает отличной влагостойкостью, что позволяет выдерживать суровые условия окружающей среды.Кроме того, он имеет толщину сквозного покрытия 1 мил, что способствует его долговечности.
Если вы ищете материал для печатных плат, который может удовлетворить требования высокопроизводительных приложений, RO4350B — очевидный выбор.Обладая исключительными характеристиками, он обязательно повысит производительность вашей схемы и удовлетворит ваши проектные потребности как сейчас, так и в будущем.
