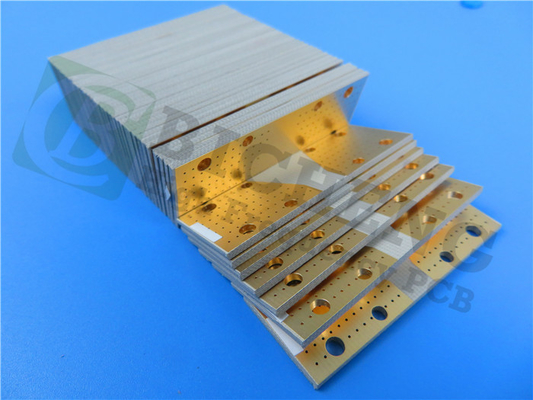

50mil Rogers RO3010 RF PCB Board Высокочастотные печатные платы

Наша высокопроизводительная печатная плата (PCB) предназначена для высокочастотных приложений, что делает ее отличным выбором для проектов, требующих высокой точности и надежности.Используемые материалы для печатных плат включают композиты Rogers RO3010 с керамическим наполнителем из ПТФЭ, которые известны своими низкими потерями и высокими характеристиками, с диэлектрической проницаемостью 10,2 и коэффициентом рассеяния 0,0024 на частоте 10 ГГц.Диапазон рабочих температур для этого материала составляет от -40 ℃ до +85 ℃, и он не содержит свинца, что делает его экологически чистым вариантом.

Конфигурация стека печатной платы состоит из двух слоев базовой меди толщиной 17 мкм и диэлектрического материала RO3010 толщиной 50 мил.Базовые медные слои зажаты между диэлектрическими слоями, в результате чего толщина готовой платы составляет 1,35 мм, а конечный вес меди составляет 1 унцию (1,4 мила) для всех слоев.Толщина покрытия переходного отверстия составляет 1 мил, а качество поверхности — ENIG.Шелкографии нет ни сверху, ни снизу, как и на контактных площадках.

Детали конструкции печатной платы включают размеры 100 мм x 100 мм с допуском +/- 0,15 мм.Минимальная дорожка/пространство составляет 7/8 мил, а минимальный размер отверстия — 0,25 мм.В этой конструкции нет глухих или скрытых переходных отверстий.Всего на печатной плате 93 контактных площадки, из них 37 контактных площадок со сквозными отверстиями, 56 верхних контактных площадок SMT и 0 нижних контактных площадок SMT.Имеется 48 переходных отверстий и 10 цепей.Печатная плата прошла 100% электрические испытания, чтобы гарантировать ее качество.

Почему выбирают композиты Rogers RO3010 с керамическим наполнителем из ПТФЭ?

Выбор материалов играет решающую роль в производительности и функциональности печатной платы (PCB).ПТФЭ-композиты Rogers RO3010 с керамическим наполнителем использовались в специальной конструкции печатной платы для достижения высокой точности и надежности в высокочастотных приложениях.

р

Композиты ogers RO3010 с керамическим наполнителем из ПТФЭ известны своими низкими потерями и высокими эксплуатационными характеристиками, что делает их отличным выбором для высокочастотных применений.Диэлектрическая проницаемость этого материала составляет 10,2, а коэффициент рассеяния — 0,0024 на частоте 10 ГГц.Кроме того, он не содержит свинца, что делает его экологически чистым вариантом.Этот материал может работать в диапазоне температур от -40℃ до +85℃.

Другие преимущества использования PTFE-композитов с керамическим наполнителем Rogers RO3010 в конструкции печатных плат включают превосходную термическую стабильность, низкое влагопоглощение и высокую размерную стабильность.Эти свойства делают его надежным вариантом для приложений, требующих стабильной производительности в различных условиях эксплуатации.

При выборе материалов для печатных плат важно учитывать их электрические, механические и тепловые свойства.ПТФЭ-композиты Rogers RO3010 с керамическим наполнителем превосходны во всех этих областях, что делает их популярным выбором для высокочастотных применений.Низкие потери и высокая производительность этого материала делают его идеальным для приложений, требующих высокой точности и надежности.

Физические свойства этого материала также делают его отличным выбором для изготовления печатных плат.Он имеет низкий коэффициент теплового расширения, что означает, что он может сохранять свою форму и размер в диапазоне температур.Кроме того, его низкое влагопоглощение делает его подходящим вариантом для применений, которые могут подвергаться воздействию влаги или влаги.

В целом, выбор материалов для печатных плат имеет решающее значение для определения производительности и функциональности конечного продукта.ПТФЭ-композиты Rogers RO3010 с керамическим наполнителем — отличный выбор для высокочастотных приложений, требующих высокой точности и надежности.Низкие потери и высокая производительность в сочетании с превосходными термическими и механическими свойствами делают его надежным вариантом для широкого спектра применений.
