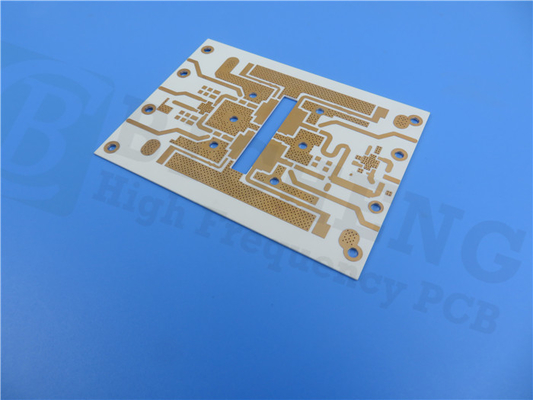

Высокочастотная доска Эко ПКБ РФ Матт черноты РО4350Б дружелюбная

Высокочастотная доска Эко ПКБ РФ Матт черноты РО4350Б дружелюбная

Подробная информация
Выделить:

Экологичный материал RF PCB

,

матовый RF PCB Board

,

RF PCB Board RO4350B

Описание продукта

Сегодня мы рады поделиться нашей недавно отгруженной печатной платой.Недавно поставленная печатная плата представляет собой высокопроизводительную плату, предназначенную для удовлетворения потребностей высокочастотных приложений.На плате используются ламинаты из углеводородной керамики Rogers RO4350B, известные своей низкой диэлектрической проницаемостью и низкими потерями, что делает их идеальными для высокочастотных цепей.Кроме того, этот материал не содержит свинца и может работать в широком диапазоне температур от -40 ℃ до +85 ℃, что делает его экологически чистым вариантом для различных применений.



Конфигурация стека для этой печатной платы состоит из базовых медных слоев толщиной 17 мкм и диэлектрического слоя RO4350B толщиной 30 мил.Базовые медные слои зажаты между диэлектрическими слоями, в результате чего толщина готовой платы составляет 0,8 мм, а конечный вес меди составляет 1 унцию (1,4 мила) для всех слоев.Толщина покрытия переходного отверстия составляет 1 мил, а качество поверхности — ENEPIG.Для этой печатной платы требуются отверстия с потайной головкой, а также покрытие кромок.

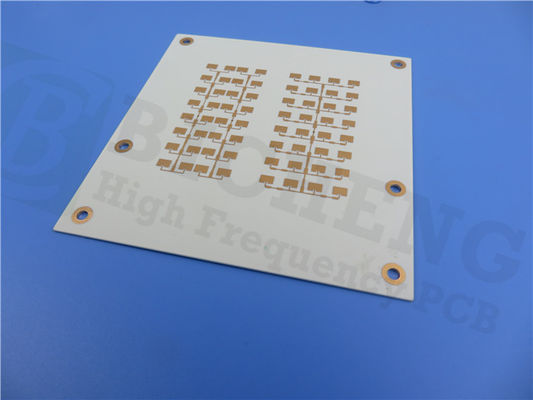

Высокочастотная доска Эко ПКБ РФ Матт черноты РО4350Б дружелюбная 0



Типичное значение RO4350B
Свойство РО4350Б Направление Единицы Состояние Метод испытания
Диэлектрическая постоянная, εПроцесс 3,48±0,05 Z   10 ГГц/23℃ IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость, ε Расчет 3,66 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Коэффициент рассеяния, δ 0,0037
0,0031
Z   10 ГГц/23℃
2,5 ГГц/23℃
МПК-ТМ-650 2.5.5.5
Термический коэффициент ε +50 Z частей на миллион/℃ -50℃до 150℃ МПК-ТМ-650 2.5.5.5
Объемное сопротивление 1,2 х 1010   МОм.см УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Удельное поверхностное сопротивление 5,7х109   МОм УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Электрическая прочность 31,2(780) Z Кв/мм (в/мил) 0,51 мм (0,020 дюйма) МПК-ТМ-650 2.5.6.2
Модуль растяжения 16 767 (2 432)
14 153 (2 053)
Икс
Д
МПа (фунтов на квадратный дюйм) РТ АСТМ Д 638
Предел прочности 203(29,5)
130(18,9)
Икс
Д
МПа (фунтов на квадратный дюйм) РТ АСТМ Д 638
Предел прочности при изгибе 255
(37)
  МПа
(тыс. дюйм)
  МПК-ТМ-650 2.4.4
Размерная стабильность <0,5 Х, У М-м-м
(мил/дюйм)
после травления+E2/150℃ МПК-ТМ-650 2.4.39А
Коэффициент температурного расширения 10
12
32
Икс
Д
Z
частей на миллион/℃ -55 ℃ до 288 ℃ МПК-ТМ-650 2.4.41
тг >280   ℃ ТМА А МПК-ТМ-650 2.4.24.3
тд 390   ℃ ТГА   АСТМ Д 3850
Теплопроводность 0,69   Вт/м/ок 80 ℃ АСТМ С518
Поглощение влаги 0,06   % погружение на 48 часов 0,060 дюйма
температура образца 50 ℃
АСТМ Д 570
Плотность 1,86   г/см3 23℃ АСТМ Д 792
Медная корка 0,88
(5,0)
  Н/мм
(пли)
после припоя всплывает 1 унция.
EDC фольга
МПК-ТМ-650 2.4.8
Воспламеняемость (3)В-0       УЛ 94
Совместимость с бессвинцовым процессом Да



Размеры печатной платы составляют 52 мм x 38 мм с допуском +/- 0,15 мм.Минимальный размер следа/промежутка составляет 8/6 мил, а минимальный размер отверстия — 0,5 мм.Всего на печатной плате имеется 53 контактных площадки, из них 17 контактных площадок со сквозными отверстиями и 35 контактных площадок SMT сверху.В этой конструкции нет нижних контактных площадок SMT.Медь переходного отверстия заклеивается и закрывается толщиной 0,5 мм.Шелкографии сверху и снизу нет, но верхняя и нижняя паяльная маска выполнены в матовом черном цвете.



Согласование импеданса для этой печатной платы не требуется с допуском +/- 10%.Печатная плата прошла 100% электрические испытания, чтобы гарантировать ее качество и надежность.



В целом, выбор материалов, конфигурация стека и детали конструкции для этой печатной платы были тщательно отобраны для обеспечения оптимальной производительности и функциональности.Использование углеводородных керамических ламинатов Rogers RO4350B обеспечивает низкие потери и высокую точность, что делает их идеальными для высокочастотных приложений, требующих высокой надежности и согласованности.Базовые медные слои обеспечивают превосходную тепло- и электропроводность, а диэлектрический слой обеспечивает постоянное качество сигнала и предотвращает перекрестные помехи.



Печатная плата подходит для широкого спектра приложений, включая беспроводную связь, высокоскоростные цифровые схемы и радиочастотные/микроволновые схемы.Экологически чистый и не содержащий свинца дизайн делает его популярным выбором для компаний, стремящихся снизить воздействие на окружающую среду.Использование потайных отверстий и обшивка кромок обеспечивают надежное и надежное соединение компонентов с печатной платой.



Таким образом, эта недавно поставленная печатная плата представляет собой высокопроизводительную плату, которая была тщательно изготовлена ​​для удовлетворения потребностей высокочастотных приложений.Использование в нем углеводородных керамических ламинатов Rogers RO4350B, базовых медных слоев и диэлектрического слоя обеспечивает низкие потери и высокую точность, что делает его идеальным для приложений, требующих высокой надежности и согласованности.Конструкция печатной платы подходит для широкого спектра применений и является экологически чистой, что делает ее популярным выбором для компаний, стремящихся снизить воздействие на окружающую среду.

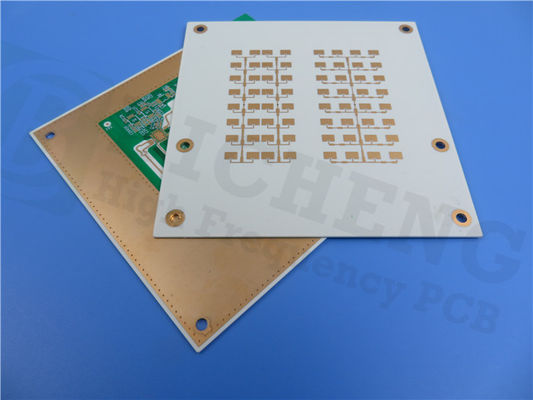

Высокочастотная доска Эко ПКБ РФ Матт черноты РО4350Б дружелюбная 1
