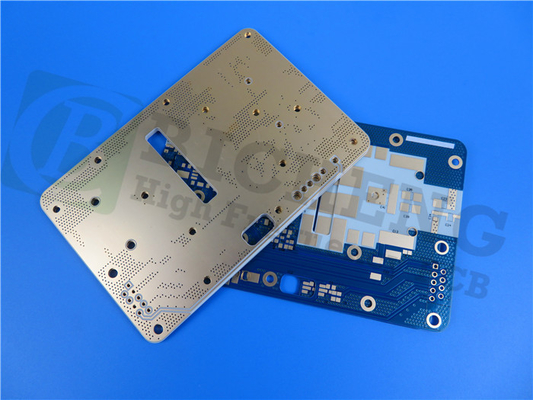

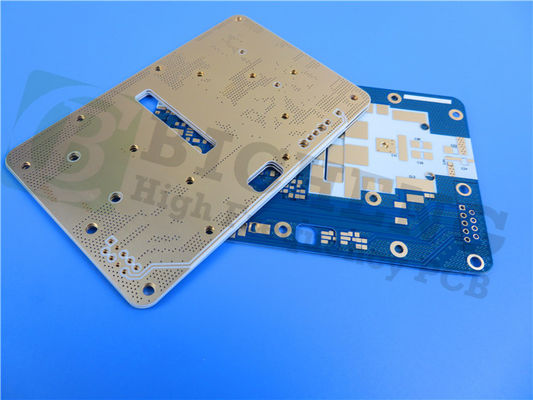

Теперь мы представляем нашу недавно отгруженную двухслойную жесткую печатную плату, которая обеспечивает надежную и эффективную работу для широкого спектра приложений.Материал печатной платы изготовлен с использованием углеводорода/керамики/тканого стекла RO4360G2 и бессвинцового процесса для экологически безопасного производства.Печатная плата способна работать в диапазоне температур от -40℃ до +85℃.
Размеры платы составляют 43 мм x 86 мм с допуском +/- 0,15 мм, используются минимальная дорожка/пространство 7/9 мил и минимальный размер отверстия 0,3 мм.В конструкции этой печатной платы не используются глухие или скрытые переходные отверстия, толщина готовой платы составляет 0,6 мм, а масса готовой меди составляет 1 унцию (1,4 мила) для всех слоев.Толщина покрытия переходных отверстий составляет 1 мил, а покрытие поверхности — иммерсионное серебро.На площадках для пайки нет шелкографии, и для обеспечения надежности используется 100-процентное электрическое испытание.
Статистика печатных плат указывает на 35 компонентов с 90 контактными площадками, 26 контактными площадками для сквозных отверстий и 64 верхними контактными площадками SMT без нижних контактных площадок SMT.Имеется 46 переходных отверстий и 12 цепей.Тип поставляемого изображения: Gerber RS-274-X.
RO4360G2 — идеальный материал для печатных плат для высокочастотных приложений
Выбор правильного материала печатной платы является критически важным аспектом проектирования высокочастотных приложений, где производительность имеет первостепенное значение.Одним из материалов, который приобретает все большую популярность в высокочастотных печатных платах, является RO4360G2.Этот материал на основе углеводородов/керамики/тканого стекла обладает превосходными диэлектрическими свойствами и превосходными характеристиками, что делает его идеальным выбором для высокочастотных приложений.
| Материал печатной платы: |
Углеводородные термореактивные материалы с керамическим наполнителем |
| Обозначение: |
РО4360Г2 |
| Диэлектрическая постоянная: |
6,15 ±0,15 |
| Количество слоев: |
Двухслойная, многослойная, гибридная печатная плата |
| Вес меди: |
0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм) |
| Толщина печатной платы: |
8 мил (0,203 мм), 12 мил (0,705 мм), 16 мил (0,406 мм), 20 мил (0,508 мм), 24 мил (0,610 мм), 32 мил (0,813 мм), 60 мил (1,524 мм) |
| Размер печатной платы: |
≤400 мм х 500 мм |
| Паяльная маска: |
Зеленый, черный, синий, желтый, красный и т. Д. |
| Чистота поверхности: |
Голая медь, HASL, ENIG, OSP и т.д.. |
Свойства и характеристики материала RO4360G2:
Материал RO4360G2 имеет диэлектрическую проницаемость 6,15 ± 0,15 и низкий коэффициент рассеяния 0,0038, что делает его оптимальным выбором для высокочастотных приложений.Этот материал также обладает хорошей теплопроводностью, электрической прочностью и механическими свойствами, что позволяет ему выдерживать высокие температуры и суровые условия окружающей среды.
Преимущества материала RO4360G2 в высокочастотных приложениях:
Материал RO4360G2 предлагает несколько преимуществ для высокочастотных конструкций печатных плат, включая улучшенную целостность сигнала, снижение потерь и повышение производительности.Этот материал также обеспечивает большую гибкость дизайна и может использоваться для широкого спектра применений, таких как аэрокосмическая промышленность,телекоммуникации и медицинское оборудование.
Применение материала печатной платы RO4360G2:
Материал RO4360G2 подходит для различных высокочастотных приложений, включая радиочастотные и микроволновые компоненты, антенны и фильтры.Этот материал также широко используется в аэрокосмической промышленности для радиолокационных систем и оборудования связи.
Заключение:
Материал печатной платы RO4360G2 — лучший выбор для высокочастотных приложений, обеспечивающий превосходную производительность и надежность.Выбрав материал RO4360G2, разработчики могут добиться оптимальной целостности сигнала, снижения потерь и повышения производительности своих высокочастотных печатных плат.
