Подробная информация о продукте:
|
Высокий свет: | 2-слойная радиочастотная микроволновая печатная плата,0.6mm RF Microwave PCB,6 мм радиочастотная микроволновая печатная плата |
---|

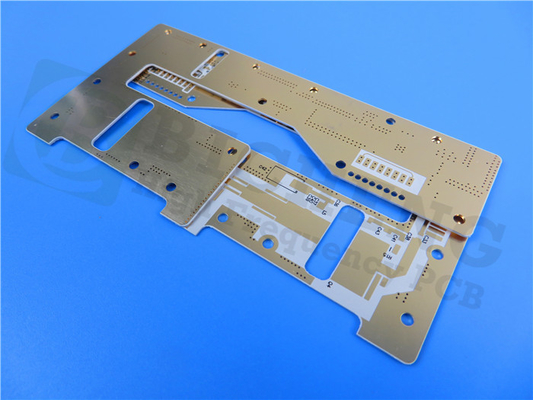

Мы рады представить нашу недавно поставленную двухслойную жесткую печатную плату (PCB), изготовленную из RT/duroid 6035HTC PTFE Ceramic, которая отличается высочайшими характеристиками.Изготовленная с использованием бессвинцового процесса, эта печатная плата способна работать в диапазоне температур от -40 ℃ до +85 ℃, что делает ее пригодной для различных применений.
Двухслойная жесткая печатная плата имеет размеры 132 мм x 101 мм с минимальным размером дорожки/промежутка 9/9 мил и минимальным размером отверстия 0,3 мм.Плата не имеет глухих или скрытых переходных отверстий и имеет толщину готовой платы 0,6 мм с массой готовой меди 1,5 унции (2,1 мила) во всех слоях.Толщина переходного отверстия составляет 1 мил, а поверхность покрыта иммерсионным серебром.На контактных площадках нет шелкографии, а плата прошла 100% электрические испытания.
Печатная плата состоит из 35 компонентов, 90 контактных площадок и 26 сквозных контактных площадок.Он также имеет 64 верхних контактных площадки SMT, 0 нижних контактных площадок SMT, 46 переходных отверстий и 12 цепей.
Поставляемое изображение — Gerber RS-274-X, а техническую поддержку можно получить, связавшись с Айви по адресу sales10@bichengpcb.com.
Почему следует использовать печатную плату RT/duroid 6035 HTC?
Когда дело доходит до выбора правильного материала печатной платы для высокопроизводительных приложений, RT/duroid 6035HTC PTFE Ceramic является отличным выбором.Этот материал на углеводородной/керамической основе обладает выдающимися свойствами и характеристиками, что делает его идеальным выбором для высокочастотных и высокотемпературных применений.
Свойство | РТ/дуорид 6035HTC | Направление | Единицы | Состояние | Метод испытания |
Диэлектрическая постоянная, εПроцесс | 3,50±0,05 | Z | 10 ГГц/23℃ | IPC-TM-650 2.5.5.5 Зажатая полосковая линия | |
Диэлектрическая проницаемость, ε Расчет | 3,6 | Z | 8 ГГц - 40 ГГц | Метод дифференциальной длины фазы | |
Коэффициент рассеяния | 0,0013 | Z | 10 ГГц/23℃ | МПК-ТМ-650 2.5.5.5 | |
Термический коэффициент ε | -66 | Z | частей на миллион/℃ | от -50 ℃ до 150 ℃ | мод МПК-ТМ-650, 2.5.5.5 |
Объемное сопротивление | 108 | МОм.см | А | МПК-ТМ-650, 2.5.17.1 | |
Удельное поверхностное сопротивление | 108 | МОм | А | МПК-ТМ-650, 2.5.17.1 | |
Размерная стабильность | -0,11 -0,08 | ЦМД МД | мм/м (миль/дюйм) | 0,030" 1 унция фольги EDC Толщина после травления '+E4/105 | МПК-ТМ-650 2.4.39А |
Модуль растяжения | 329 244 | МД CMD | тысяч фунтов на квадратный дюйм | 40 часов при 23℃/50RH | АСТМ D638 |
Поглощение влаги | 0,06 | % | Д24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Коэффициент теплового расширения (от -50 ℃ до 288 ℃) | 19 19 39 | XYZ | частей на миллион/℃ | 23 ℃ / 50% относительной влажности | МПК-ТМ-650 2.4.41 |
Теплопроводность | 1,44 | Вт/м/к | 80 ℃ | АСТМ С518 | |
Плотность | 2.2 | г/см3 | 23℃ | АСТМ D792 | |
Медная корка | 7,9 | пли | 20 сек.@288 ℃ | МПК-ТМ-650 2.4.8 | |
Воспламеняемость | В-0 | УЛ 94 | |||
Совместимость с бессвинцовым процессом | Да |
Свойства и характеристики материала RT/duroid 6035HTC:
Материал RT/duroid 6035HTC имеет диэлектрическую проницаемость 3,50±0,05 и низкий коэффициент рассеяния 0,0013, что делает его оптимальным выбором для высокочастотных применений.Этот материал также обладает хорошей теплопроводностью, электрической прочностью и механическими свойствами, что позволяет ему выдерживать высокие температуры и суровые условия окружающей среды.Кроме того, материал RT/duroid 6035HTC совместим с бессвинцовыми технологическими процессами, что делает его более безопасным для окружающей среды.
Преимущества материала RT/duroid 6035HTC в высокопроизводительных приложениях:
Материал RT/duroid 6035HTC предлагает несколько преимуществ для высокопроизводительных конструкций печатных плат, включая улучшенную целостность сигнала, снижение потерь и повышение производительности.Этот материал также обеспечивает большую гибкость дизайна, что позволяет использовать его в широком спектре приложений, таких как аэрокосмическая промышленность, телекоммуникации и медицинские устройства.Кроме того, материал RT/duroid 6035HTC отличается высокой устойчивостью к поглощению влаги, что обеспечивает длительный срок службы.
Применение материала печатной платы RT/duroid 6035HTC:
Материал RT/duroid 6035HTC широко используется в высокопроизводительных устройствах, включая усилители мощности, системы спутниковой связи и медицинские устройства.Его превосходная термическая стабильность и устойчивость к поглощению влаги делают его идеальным выбором для высокотемпературных и суровых условий.
Понимание диэлектрической проницаемости и коэффициента рассеяния RT/duroid 6035HTC:
Диэлектрическая постоянная и коэффициент рассеяния являются важными свойствами материала RT/duroid 6035HTC, которые влияют на его характеристики в высокочастотных приложениях.Низкая диэлектрическая проницаемость и коэффициент рассеяния обеспечивают оптимальную передачу сигнала и снижение потерь сигнала, что делает материал RT/duroid 6035HTC идеальным выбором для высокочастотных приложений.
Термическая стабильность и коэффициент теплового расширения RT/duroid 6035HTC:
Материал RT/duroid 6035HTC демонстрирует превосходную термическую стабильность с термическим коэффициентом ε, равным -66 ppm/℃.Его низкий коэффициент теплового расширения 19 частей на миллион/℃ обеспечивает минимальные изменения размеров из-за колебаний температуры.Это делает его идеальным выбором для высокотемпературных применений.
Прочность на отрыв меди и воспламеняемость печатных плат RT/duroid 6035HTC:
Материал RT/duroid 6035HTC демонстрирует превосходную прочность меди на отрыв со значением 7,9 pli.Это обеспечивает надежную и длительную работу.Кроме того, он имеет рейтинг воспламеняемости V-0, что делает его безопасным выбором для высокопроизводительных приложений.
Выбор подходящего поставщика печатных плат RT/duroid 6035HTC:
Выбор правильного поставщика имеет решающее значение для разработки высококачественных печатных плат из материала RT/duroid 6035HTC.Надежный поставщик может предоставить техническую поддержку, предложить руководство на протяжении всего процесса проектирования и обеспечить высочайшее качество и производительность конечного продукта.
В заключение следует отметить, что материал для печатных плат RT/duroid 6035HTC PTFE Ceramic обладает выдающимися свойствами и характеристиками, что делает его идеальным выбором для высокопроизводительных приложений.Его превосходная термическая стабильность, низкое поглощение влаги и совместимость с бессвинцовыми технологическими процессами делают его более безопасным для окружающей среды.Выбрав подходящего поставщика и тщательно взвесив конструктивные особенности, вы сможете раскрыть весь потенциал материала RT/duroid 6035HTC и добиться оптимальной производительности в своем проекте печатной платы.
