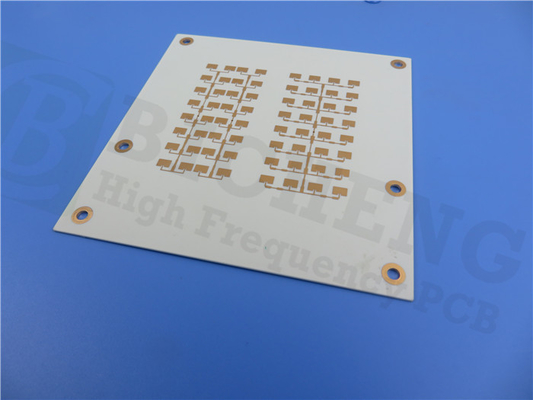

Роджерс 30мл 4350 субстраты высокопроизводительная плата ПКБ с 1 унцией меди

При создании печатных плат необходимо учитывать несколько факторов, таких как выбор материалов, деталей конструкции и конфигурация сборки.мы предоставим всеобъемлющий обзор этих элементов для конкретного PCB.

Используемый материал PCB - это керамические ламинированные углеводородные слои Rogers RO4350B. Этот материал известен своей высокой частотой, низкими потерями и безсвинцовым составом,сделать его более экологичнымОн имеет диэлектрическую постоянную 3,48 и фактор рассеивания 0,0037 при 10 ГГц. Материал может работать в диапазоне температуры от -40°C до +85°C.

Конфигурация сборки для этого печатного листа включает два слоя базовой меди, каждый с толщиной 17um.RO4350B, толщиной 60 миллилитров. Базовые слои меди помещены между диэлектрическими слоями, в результате чего толщина готовой доски 1,6 мм и вес готового Cu 1 унции (1.4 мл) для всех слоевПКБ не имеет ни верхнего, ни нижнего шелкопряда, ни шелкопряда на запорных подушках.

Что касается деталей конструкции, размеры ПКБ составляют 76,00 мм х 76,00 мм, с допустимым допустимым расстоянием +/- 0,15 мм. Минимальный пробел / пространство составляет 6/6 миллиметров, а минимальный размер отверстия составляет 0,45 мм.Никакие слепые или погребенные vias не включены в эту конструкциюПХБ содержит 50 компонентов, 73 подложки, 26 сквозь отверстия подложки, 47 верхних SMT подложки, и 0 нижних SMT подложки, с 71 vias и 9 сетей.

Данный ПКБ не включает в себя сопоставление импеданс, с допуском +/- 10%.

Для любых технических вопросов или дополнительной информации, пожалуйста, не стесняйтесь связаться с Ivy на sales10@bichengpcb.com.

Полное руководство по материалам ПХБ, накладыванию и деталям строительства

Свойства ПХБ RO4350B


Диэлектрическая постоянная: одной из ключевых особенностей RO4350B является его диэлектрическая постоянная, которая составляет 3,48±0,05 для процесса и 3,66 для конструкции.Это делает его идеальным для высокочастотных приложений, которые требуют низкой потери сигнала.

Фактор рассеивания: RO4350B имеет низкий фактор рассеивания (tan δ) 0,0037 при 10 GHz/23°C и 0,0031 при 2,5 GHz/23°C,что делает его отличным выбором для высокочастотных приложений, требующих низкой потери сигнала.

Тепловой коэффициент ε: RO4350B имеет тепловой коэффициент ε +50 ppm/°C, что делает его более стабильным и надежным в широком диапазоне температур.

Сопротивление объема и поверхности: сопротивление объема RO4350B составляет 1,2 x 10^10 MΩ.cm (COND A), а сопротивление поверхности - 5,7 x 10^9 MΩ (COND A).Эти значения важны для высокочастотных применений, требующих отличных электроизоляционных свойств.

Электрическая прочность: RO4350B имеет отличную электрическую прочность 31,2 Кв/мм (780 В/мл) при 0,51 мм (0,020"), что делает его идеальным для высокочастотных приложений, требующих изоляции высокого напряжения.

Прочность на растяжение и изгиб: RO4350B имеет высокий модуль тяги 16,767 MPa в направлении X и 14,153 MPa в направлении Y, а также прочность на растяжение 203 MPa (29.5 ksi) в направлении X и 130 МПа (18Прочность на изгиб также высока - 255 МПа (37 кпси), что делает его прочным и надежным материалом для высокочастотных применений.

Коэффициент теплового расширения: RO4350B имеет низкий коэффициент теплового расширения в направлении X и Y,который важен для высокочастотных приложений, требующих стабильной и надежной производительности в широком диапазоне температур.

Tg и Td: RO4350B имеет высокую температуру перехода стекла (Tg) > 280°C TMA (A) и температуру разложения (Td) 390°C TGA. Это делает его идеальным для применения при высоких температурах.

Теплопроводность: RO4350B имеет высокую теплопроводность 0,69 W / M / oK при 80 ° C, что делает его отличным выбором для высокочастотных приложений, требующих эффективного рассеяния тепла.

Поглощение влаги: RO4350B имеет низкую скорость поглощения влаги 0,06% после 48 часов погружения в воду при температуре 50 °C,что важно для высокочастотных приложений, требующих надежной производительности в влажной среде.

Плотность: RO4350B имеет плотность 1,86 гм/см3 при 23 °C, что важно для высокочастотных приложений, требующих легких материалов.

Прочность кожуры на медь: RO4350B имеет высокую прочность кожуры на медь 0,88 N/mm (5,0 pli),что делает его идеальным выбором для высокочастотных приложений, которые требуют сильного сцепления между меди и подложкой.

Возгораемость: RO4350B имеет степень воспламенности (3)V-0, что делает его безопасным материалом для высокочастотных применений.

Совместимость с процессами без свинца: RO4350B совместима с процессами без свинца, что делает ее экологически чистым выбором для высокочастотных печатных пластин.

В заключение, RO4350B - это высокопроизводительный материал, который идеально подходит для высокочастотных печатных плат.высоковольтная изоляцияЕсли вы ищете надежный и долговечный материал для вашего следующего высокочастотного печатного листа,рассмотреть RO4350B.
