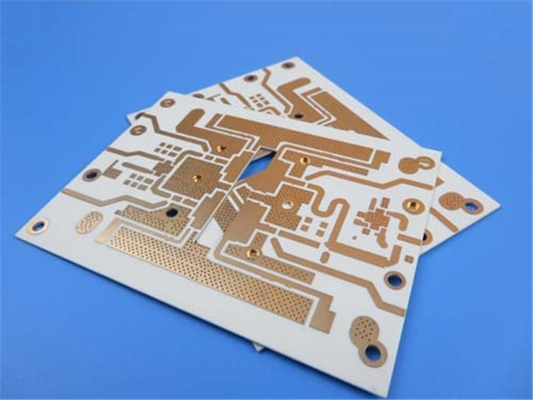

PCB Rogers 32mil RO4003C ENIG через заполненный смолой и покрытый

Мы рады представить нашу последнюю поставку, исключительную печатную плату (PCB), тщательно поставленную для удовлетворения потребностей современных электронных приложений.Сделан с учетом точности и надежностиДавайте углубимся в ключевые детали этого замечательного печатного листа.

ПКБ-материал и сборка:
Этот печатный лист построен из керамических ламинатов с углеводородными углеводородами RO4003C, известных своими превосходными электрическими свойствами и стабильностью.соответствие экологическим стандартам и правиламПХБ предназначен для безупречной работы в температурном диапазоне от -40°C до +85°C, что делает его подходящим для широкого спектра условий окружающей среды.

Подробности строительства:
ПХБ имеет двухслойную жесткую конструкцию с готовой медной толщиной 35 мм, обеспечивающую отличную электрическую проводимость.обеспечение надежной изоляции и исключительной целостности сигналаВторой слой также может похвастаться готовой медной толщиной 35 мм для поддержания постоянной производительности.

Размеры ПКБ составляют 139 мм х 100 мм (6PCS), и мы обеспечиваем высокую точность с уровнем точности +/- 0,15 мм.Вы можете достичь сложных и точных схем с минимальным следом / пространство 4/4 миллиметровМинимальный размер отверстия 0,5 мм позволяет совместимость с широким спектром компонентов.

Для обеспечения долговечности и стабильности толщина готовой платы составляет 0,9 мм. ПКБ имеет вес 1 унции (1,4 миллиметра) меди на всех слоях для оптимизации проводимости.Для надежных электрических соединенийПоверхность покрыта электролесно-никелевым погруженным золотом (ENIG), который обеспечивает исключительную сварную способность и коррозионную стойкость.

На ПХБ не требуется верхний и нижний шелкопрядильник и паяльная маска, что приводит к чистому и минималистичному внешнему виду.Для обеспечения функциональности и надежностиКроме того, 0,5-миллиметровые проемы заполнены смолой и закрыты в соответствии со стандартами IPC-4761 типа VII для повышения структурной целостности.

Статистика ПКБ:
PCB вмещает 97 компонентов и обеспечивает в общей сложности 130 подложки для безопасной установки компонентов.Конфигурация не включает в себя нижние SMT-накладкиС помощью 151 каналов достигается бесшовные электрические соединения, поддерживающие 17 уникальных сетей для эффективного маршрутизации сигнала.

Формат рисунка и принятый стандарт:
Мы принимаем формат Gerber RS-274-X, обеспечивающий совместимость со стандартным программным обеспечением для проектирования печатных плат.гарантирование высокого качества производства и надежности.

Область обслуживания:
Наши услуги доступны по всему миру, что позволяет клиентам из любого уголка мира получить доступ к нашим исключительным продуктам и поддержке.

Контактная информация:
Для технических вопросов или дополнительной информации, пожалуйста, свяжитесь с Ivy на sales10@bichengpcb.com.Мы стремимся предоставить исключительное обслуживание клиентов и техническую поддержку, соответствующую вашим конкретным требованиям..

Революционные высокопроизводительные печатные пластинки с гидроуглеродными керамическими ламинатами RO4003C

Введение:
В быстро развивающемся ландшафте электронных приложений спрос на высокопроизводительные печатные платы (ПКБ) продолжает расти.RO4003C углеводородные керамические ламинированные материалы появились в качестве материала для PCB, который меняет правила игрыВ этой статье мы углубимся в особенности, преимущества и применения RO4003C,проливая свет на его потенциал революционизировать мир ПХБ.

Преимущества и особенности RO4003C для высокопроизводительных ПХБ:
Углеводородные керамические ламинированные материалы RO4003C имеют множество преимуществ, которые делают их идеальным выбором для высокопроизводительных печатных пластин с диэлектрической постоянной 3,38±0.05, RO4003C обеспечивает надежные электрические свойства и целостность сигнала. Его низкий коэффициент рассеивания (tan, δ) 0,0027 при 10 ГГц/23 °C и 0,0021 при 2.5 ГГц/23°С еще больше повышает его производительность в высокочастотных приложениях.

Тепловые соображения: Коэффициент теплового расширения и размерная стабильность:
RO4003C имеет отличную тепловую устойчивость с тепловым коэффициентом ε +40 ppm/°C в диапазоне от -50°C до 150°C.Это гарантирует, что ПКБ сохраняет свою структурную целостность и электрические свойства в широком диапазоне температурКроме того, его размерная стабильность менее 0,3 мм/м (миль/дюйм) после нанесения на резьбу + E2/150°C гарантирует надежную производительность даже в требовательных тепловых условиях.

Электрические свойства RO4003C: диэлектрическая постоянная и фактор диссипации:
Диэлектрическая постоянная (ε) RO4003C, измеренная с помощью IPC-TM-650 2.5.5.5 Сцепленный процесс стриплайн, 3,38±0.05Эта низкая диэлектрическая постоянная обеспечивает минимальную потерю сигнала и отличное управление импеданцией, что делает RO4003C подходящим для высокоскоростных цифровых и радиочастотных приложений.δ) из RO4003C, измеряемый при 10 ГГц/23°С и 2,5 ГГц/23°С, равен 0,0027 и 0,0021Эти низкие значения указывают на низкое ослабление сигнала и эффективную передачу мощности.

Обеспечение целостности сигнала: Электрическая прочность и поверхностное сопротивление RO4003C:
RO4003C может похвастаться впечатляющей электрической прочностью, с значением 31,2 (780) Kv / mm (v / mil) при толщине 0,51 мм (0,020").Эта высокая электрическая прочность позволяет RO4003C выдерживать высокое напряжение и предотвращать электрические сбоиКроме того, поверхностное сопротивление RO4003C составляет 4,2 x 10^9 MΩ, что обеспечивает эффективную изоляцию и минимизирует утечки.

Механическая прочность: модуль тяги и анализ прочности RO4003C:

RO4003C обладает замечательной механической прочностью с модулем тяги 19 650 МПа (2 850 кси) в направлении X и 19 450 МПа (2 821 кси) в направлении Y. Его прочность в тяге составляет 139 МПа (20.2 кси) в направлении X и 100 МПа (14,5 кси) в направлении Y.Эти свойства делают RO4003C очень устойчивым к деформации и обеспечивают структурную целостность ПХБ даже в сложных условиях.

Применение RO4003C в различных отраслях промышленности:
Многофункциональность RO4003C открывает широкий спектр применений в различных отраслях промышленности.Сделать его отличным выбором для телекоммуникацийRO4003C может использоваться в высокочастотных печатных пластинках, микроволновых схемах, усилителях мощности, антеннах и радиолокационных системах.

Устойчивость и совместимость без свинца RO4003C:
Поскольку промышленность движется к более устойчивым практикам, RO4003C выделяется как экологически чистый выбор.обеспечение соблюдения правил и снижение воздействия производства ПХБ на окружающую средуВыбирая RO4003C, компании могут внести свой вклад в более экологичное будущее и удовлетворить требования экологически сознательных клиентов.

Высокочастотные характеристики: RO4003C для применения в диапазоне GHz:
Исключительные электрические свойства RO4003C и низкая потеря тангенса делают его особенно подходящим для высокочастотных приложений в диапазоне ГГц. С диэлектрической постоянной 3.55 (измеряется с использованием метода дифференциальной длины фазы), RO4003C обеспечивает точное управление импеданцией и минимизирует искажения сигнала.Он позволяет проектировать и производить высокопроизводительные радиочастотные и микроволновые схемы, работающие в диапазоне частот GHz.

Термоуправление с RO4003C: теплопроводность и эффективность охлаждения:
Эффективное теплоуправление имеет решающее значение для электронных устройств, особенно тех, которые работают на высоких уровнях мощности.Эта высокая теплопроводность способствует эффективному рассеиванию теплаВысокая эффективность охлаждения RO4003C делает его отличным выбором для усилителей мощности, высокомощных радиочастотных модулей,и другие теплочувствительные приложения.

Заключение:
Керамические ламинированные углеводороды RO4003C предлагают множество функций и преимуществ, которые делают их лучшим выбором для высокопроизводительных печатных пластин.отличная тепловая устойчивость, и впечатляющей механической прочности, RO4003C позволяет проектировать и производить надежные и эффективные электронные системы.Его совместимость с бессвинцовыми процессами и аспекты устойчивого развития еще больше повышают его привлекательностьВ телекоммуникационных, аэрокосмических, автомобильных или других отраслях,RO4003C позволяет инженерам и конструкторам расширять границы инноваций и достигать беспрецедентных показателей в своих приложениях для печатных пластин.
