30mil Двусторонний RO3035 RF PCB Керамический ПТФЕ Композит

30mil Двусторонний RO3035 RF PCB Керамический ПТФЕ Композит

Подробная информация
Выделить:

DK 3.5 ПХБ-материал

,

Керамическая ПТФЕ композитная ПКБ RF

,

30 миллилитровый двусторонний радиочастотный ПКБ

Описание продукта

Приготовьтесь испытать непревзойденную производительность и непоколебимую надежность с нашей последней поставкой передовых ПХБ.наши двуслойные жесткие печатные платы специально предназначены для удовлетворения даже самых требовательных электронных требований.



Ключевые характеристики и спецификации:

1ПКБ материал:
- Использует керамические композиты PTFE RO3035 с DK-значением 3.5
- изготовлен с использованием безсвинцового процесса для повышения экологической устойчивости
- предназначены для безупречной работы в широком диапазоне температур от -40°C до +85°C



2- Загрузка:
- Состоит из прочной двухслойной жесткой конфигурации PCB
- Похвастаться готовыми медными слоями толщиной 35 мм
- Диэлектрический слой RO3035 измеряет 30 мм для оптимальной изоляции
- Дополнительный слой готовой меди, также размером 35 мм, обеспечивает исключительную проводимость



3Подробности строительства:
- Прекрасно сконструированная доска с размерами 195мм х 98мм (1PCS), имеющая замечательную толерантность +/- 0,15мм
- Минимальный след/пространство 8/11 миллилитров, что позволяет создавать сложные и точные схемы
- Минимальный размер отверстия 0,3 мм для удовлетворения различных требований к компонентам
- отсутствие слепых или заложенных каналов, обеспечивающих простой и эффективный процесс сборки
- Обладает толщиной доски 0,8 мм, обеспечивая идеальный баланс между долговечностью и гибкостью
- Обладает равномерным весом готовой кубической массы 1 унции (1,4 миллилитра) по всем слоям, обеспечивая постоянную производительность
- через толщину покрытия 1 мм, гарантирующую надежное электрическое соединение
- Поверхностная отделка с погружением золота, обеспечивающая отличную коррозионную стойкость и облегчающую сварку
- верхний шелковый экран в ярко белом для четкой маркировки компонентов и легкой идентификации
- Никакой шелковой экрана внизу, сохраняя гладкий и профессиональный вид
- верхняя и нижняя сварные маски отсутствуют, что позволяет настраивать конфигурации сварки
- Пастели без шелкопряда, способствующие универсальности и адаптивности
- Строгое 100% электрическое испытание, используемое для обеспечения оптимальной функциональности



4Статистика ПКБ:
- Похвастается впечатляющим количеством компонентов 71, обслуживающих сложные схемы
- В общей сложности 117 площадок, обеспечивающих широкий спектр возможностей подключения
- Включает 78 проходных подушек для совместимости с различными компонентами
- Функции 39 Top SMT Pads для размещения устройств, установленных на поверхности
- Нижние SMT Pads намеренно исключены для оптимизации дизайна
- Оснащен 78 Виа для бесшовных электрических соединений
- 15 сетей для эффективного маршрутизации и целостности сигнала



5. Изображение поставлено: Gerber RS-274-X, обеспечивающее совместимость с отраслевыми стандартными инструментами проектирования



6Принятый стандарт: IPC-класс-2, соблюдающий строгие критерии качества и производительности



7Область обслуживания: Наши исключительные услуги доступны по всему миру, обслуживая клиентов со всех уголков земного шара.



Для любых технических вопросов или дополнительной информации, пожалуйста, не стесняйтесь связаться с Ivy на sales10@bichengpcb.com.всегда готовы помочь вам с любыми вопросами или проблемами.



Недвижимость RO3035 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.50±0.05 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.6 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0015 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5
Тепловой коэффициент ε -45 Z ppm/°C 10 ГГц -50°C до 150°C IPC-TM-650 2.5.5.5
Размерная стабильность 0.11
0.11
X
Y
мм/м КОНД А IPC-TM-650 2.2.4
Сопротивляемость объема 107   MΩ.cm КОНД А IPC 2.5.17.1
Сопротивляемость поверхности 107   КОНД А IPC 2.5.17.1
Модуль тяги 1025
1006
X
Y
MPa 23°C ASTM D 638
Поглощение влаги 0.04   % D48/50 IPC-TM-650 2.6.2.1
Специфическая температура     j/g/k   Расчеты
Теплопроводность 0.5   W/M/K 50°C ASTM D 5470
Коэффициент теплового расширения
(-55-288°С)
17
17
24
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Плотность 2.1   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 10.2   Иб/ин. 1 унция, EDC после сварки IPC-TM 2.4.8
Возгораемость V-0       UL 94
Процесс без свинца совместим Да, да.

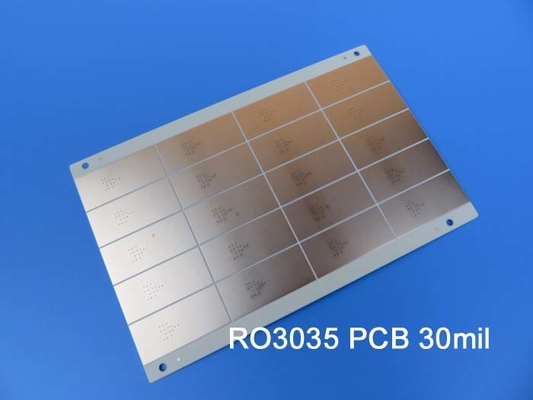

30mil Двусторонний RO3035 RF PCB Керамический ПТФЕ Композит 0



RO3035: Освобождение мощности революционного керамического композитного ПТФЕ ПКБ



Введение:
В постоянно развивающейся сфере электроники существует неутолимый спрос на высокопроизводительные печатные платы.необыкновенный керамический ПТФЭ композитный ПКБ, обладающий непревзойденными характеристиками и непоколебимой надежностьюЭта статья углубляется в замечательные особенности и возможности RO3035, предоставляя ценные сведения о его диэлектрической постоянной, факторе рассеивания, тепловом коэффициенте ε,размерная стабильность, электрические свойства, модуль тяги, теплопроводность и многое другое.Присоединяйтесь к нам в этом захватывающем путешествии, пока мы исследуем огромный потенциал RO3035 и его глубокое влияние на различные отрасли..



Понимание диэлектрической константы RO3035: ключевой параметр для высокочастотных приложений
Диэлектрическая постоянная RO3035 играет ключевую роль в распространении высокочастотного сигнала.05, RO3035 обеспечивает минимальную потерю сигнала и максимальную эффективность.радарные системы, и высокоскоростной передачи данных.



Фактор диссипации и тепловой коэффициент ε: обеспечение целостности и стабильности сигнала
Чтобы сохранить целостность сигнала, RO3035 может похвастаться впечатляюще низким коэффициентом рассеивания 0.0015Эта характеристика минимизирует потери энергии и сохраняет целостность высокочастотных сигналов.тепловой коэффициент ε (-45 ppm/°C) гарантирует замечательную стабильность при изменении температуры, что делает RO3035 подходящим для условий, подверженных экстремальным температурным диапазонам.



Размерная стабильность и поглощение влаги: ключевые соображения для неизменной производительности
RO3035 обладает исключительной стабильностью измерений, с коэффициентом теплового расширения 17 ppm/°C в направлении оси X и оси Y и 24 ppm/°C в направлении оси Z.Это гарантирует, что ПХБ сохраняет свою структурную целостность даже при различных температурных условияхКроме того, с скоростью поглощения влаги 0,04%, RO3035 остается непроницаемым к влаге, обеспечивая постоянную производительность в течение длительных периодов.



Открытие впечатляющих электрических свойств RO3035: объем и поверхностное сопротивление
RO3035 отличается электрической изоляцией и проводимостью, обладая объемным сопротивлением 10 ^ 7 MΩ.cm и поверхностным сопротивлением 10 ^ 7 MΩ.Эти исключительные свойства позволяют надежно передавать сигнал, минимизируя риск утечки или короткого замыкания.Будь то в высоковольтных или низкомощных схемах, RO3035 обеспечивает выдающиеся электрические характеристики.



Модуль тяги и прочность кожуры меди: повышение долговечности и механических характеристик
Механическая долговечность является важным аспектом проектирования печатных плат, и RO3035 превышает ожидания с его замечательным модулем тяги 1025 МПа в оси X и 1006 МПа в оси Y.Это гарантирует способность ПХБ выдерживать механические нагрузкиКроме того, RO3035 обладает прочностью кожуры меди 10,2 Иб/дюйм, обеспечивая безопасность сварки и предотвращая деламинирование.



Теплопроводность и коэффициент теплового расширения: управление рассеянием тепла
Рассеивание тепла создает значительные проблемы в электронных системах, и RO3035 решает эту проблему с его похвальной теплопроводностью 0,5 Вт / М / К. Это свойство позволяет эффективно передавать тепло,уменьшение риска перегрева и поддержание оптимальной производительности. коэффициент теплового расширения (CTE) RO3035,при 17 ppm/°C в направлении оси X и оси Y и 24 ppm/°C в направлении оси Z, обеспечивает стабильность конструкции даже при колебаниях температуры.



В заключение, RO3035 является свидетельством замечательных достижений в технологии ПКБ.Его уникальная керамическая композиция из ПТФЭ предлагает гармоничное сочетание электрических и механических свойств, что делает его идеальным выбором для высокочастотных приложений, которые требуют неизменной производительности и надежности.стимулирование инноваций и трансформация ландшафта электронных системБлагодаря своим впечатляющим характеристикам и огромному потенциалу, RO3035 готов открыть новую эру возможностей в мире ПХБ.



30mil Двусторонний RO3035 RF PCB Керамический ПТФЕ Композит 1



30mil Двусторонний RO3035 RF PCB Керамический ПТФЕ Композит 2
