2 слоя 32mil RO4003C жесткий ПХБ с ENEPIG

2 слоя 32mil RO4003C жесткий ПХБ с ENEPIG

Подробная информация
Выделить:

Керамические ламинированные углеводороды RF PCB-карты

,

32 миллилитра жестких ПХБ

,

ENEPIG Строгие ПХБ

Описание продукта

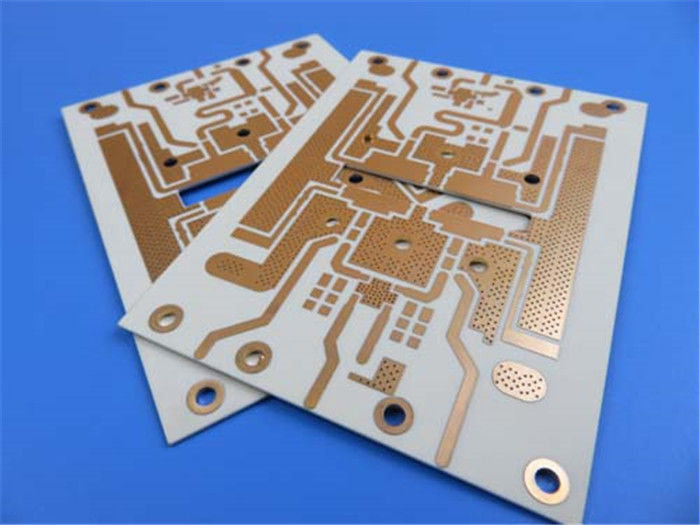

Сегодня мы поговорим о построении двухслойного жесткого печатного листа с использованием керамических ламинатов с углеводородами RO4003C.



Материал PCB, используемый в этом проекте, представляет собой керамические ламинированные углеводороды RO4003C. Этот материал известен своей высокочастотной производительностью и низкой диэлектрической потерью.Использование этого материала в печатных пластинках обеспечивает оптимальное качество сигнала и уменьшает шум и перекрестную связь между компонентамиКроме того, безсвинцовый процесс, используемый в производстве, делает его экологически чистым, и он может работать в широком диапазоне температур от -40°C до +85°C.

Конфигурация сборки ПКБ представляет собой двухслойную жесткую доску с готовым медным весом 35 мм с обеих сторон.и набор был оптимизирован для высокочастотных показателейИспользование гидроуглеводородных керамических ламинатов RO4003C в качестве диэлектрического материала гарантирует, что ПКБ имеет низкую диэлектрическую потерю, что делает его подходящим для высокочастотных приложений.



Детали конструкции ПКБ были тщательно отобраны для обеспечения оптимальной производительности и надежности.Минимальный пробег - 5/6 миллиметров.Толщина готовой доски составляет 0,9 мм, а масса готового Cu составляет 1 унцию (1,4 миллиметра) для всех слоев.Толщина покрытия через 1 ммНа верхних и нижних слоях нет шелковой экрана, а на верхних и нижних слоях нет сварной маски.Нет шелкового экрана на пастелях для сварки, и 100% электрические испытания были проведены.



ПКБ имеет в общей сложности 95 компонентов и 112 подложки, с 37 сквозь отверстия подложки и 75 верхних SMT подложки.Тип изображения, поставляемый для этого ПКБ, является PCBDOC.



В заключение можно сказать, что изготовление двухслойной жесткой печатной платы с использованием керамических ламинатов с углеводородами RO4003C является надежным и эффективным решением для современной электроники.Использование керамических ламинатов с углеводородами RO4003C обеспечивает оптимальное качество сигнала и уменьшает шум и перекрестный разговор между компонентамиЕго конфигурация и конструкция тщательно подбираются для обеспечения оптимальной производительности и надежности.ПКБ прошел 100% электрическое тестирование для обеспечения его качества и надежности. ПХБ идеально подходит для высокочастотных приложений и может работать в широком диапазоне температур от -40°C до +85°C. Если есть какие-либо технические вопросы, вы можете связаться с нами по адресу sales10@bichengpcb.com.



Недвижимость RO4003C Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.38±0.05 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.55 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,δ 0.0027
0.0021
Z   10 ГГц/23°С
2.5 ГГц/23°С
IPC-TM-650 2.5.5.5
Тепловой коэффициент ε +40 Z ppm/°C -50°C до 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 1.7 х 1010   MΩ.cm КОНД А IPC-TM-650 2.5.17.1
Сопротивляемость поверхности 4.2 х 109   КОНД А IPC-TM-650 2.5.17.1
Электрическая сила 31.2 ((780) Z Kv/mm(v/mil) 0.51 мм ((0.020") IPC-TM-650 2.5.6.2
Модуль тяги 19,650(2,850)
19,450 ((2,821)
X
Y
MPa ((ksi) NT1 религия ASTM D 638
Прочность на растяжение 139 ((20.2)
100 ((14.5)
X
Y
MPa ((ksi) NT1 религия ASTM D 638
Сила изгиба 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Размерная стабильность <0.3 X,Y мм/м
(мл/дюйм)
после вырезки + E2/150°C IPC-TM-650 2.4.39А
Коэффициент теплового расширения 11
14
46
X
Y
Z
ppm/°C -55°C до 288°C IPC-TM-650 2.4.41
Tg >280   °C TMA А. IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Теплопроводность 0.71   W/M/oK 80°C АСТМ C518
Поглощение влаги 0.06   % 48 часов погружения 0.060"
температура образца 50°C
ASTM D 570
Плотность 1.79   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 1.05
(6,0)
  Н/мм
(PLI)
После сварки 1 унция.
Фойла для ЭДС
IPC-TM-650 2.4.8
Возгораемость Никаких       UL 94
Процесс без свинца совместим Да, да.



2 слоя 32mil RO4003C жесткий ПХБ с ENEPIG 0



RO4003C Керамические ламинированные углеводороды для высокопроизводительных ПХБ



RO4003C представляет собой высококачественный углеводородный керамический ламинат, обычно используемый для изготовления высокочастотных печатных плат (PCB).что делает его подходящим для приложений, требующих стабильной и надежной производительности в требовательных условияхВ этой статье мы рассмотрим основные особенности и преимущества RO4003C, а также его типичные свойства.



Диэлектрическая постоянная и фактор диссипации:

RO4003C имеет низкую и стабильную диэлектрическую постоянную 3,38±0,05 (направление процесса) при 10 ГГц и 23 °C. Это свойство обеспечивает постоянную целостность сигнала и контроль импеданса,что делает его идеальным для высокочастотных приложенийФактор рассеивания (tan δ) RO4003C также впечатляюще низкий, измеряя 0,0027 при 10 ГГц и 23 °C, что способствует низкой потере сигнала и минимальной дисперсии.



Тепловая стабильность и механическая прочность:

с тепловым коэффициентом ε +40 ppm/°C и Tg (температура стеклянного перехода) более 280°C,RO4003C обеспечивает отличную стабильность измерений и выдерживает высокотемпературные производственные процессыОн сохраняет свою механическую прочность и электрические свойства в широком диапазоне температур от -40°C до +85°C, обеспечивая надежную работу в различных условиях.Модуль тяги и прочность ламината обеспечивают структурную целостность ПХБ, с значениями приблизительно 19 650 и 139 МПа соответственно.



Электрические и поверхностные свойства:
RO4003C обладает высокой электрической прочностью, измеряющей 31,2 кВ/мм (780 В/мл) при толщине 0,51 мм (0,020").Объемное сопротивление 1.7 x 10^10 xn--M-jlb.cm и поверхностное сопротивление 4,2 x 10^9 MΩ делают RO4003C очень подходящим для высокочастотных и высокоскоростных цифровых приложений.



Термоуправление:
Для эффективного рассеивания тепла, RO4003C предлагает теплопроводность 0,71 W/M/oK при 80°C. Это свойство помогает поддерживать более низкие температуры работы в ПХБ,снижение риска теплового напряжения и повышение общей надежности системы.



Совместимость процессов без свинца:
RO4003C полностью совместим с процессами сборки ПКБ без свинца, что делает его соответствующим экологическим нормам и отраслевым стандартам.Эта совместимость гарантирует, что электронные продукты, изготовленные с использованием RO4003C, соответствуют последним требованиям и ограничениям, связанным с опасными веществами..



Подробности строительства:
Указанный набор для двухслойной жесткой печати с использованием RO4003C включает 35 мкм готовой меди с обеих сторон с диэлектрическим слоем RO4003C 32 мм. Толщина готовой доски 0,9 мм,и готовый вес меди составляет 1 унцию (1Размеры ПКБ составляют 40 мм х 26 мм, с допустимым допустимым допустимым допустимым допустимым +/- 0,15 мм. Минимальная ширина следа и расстояние между ними составляют 5/6 миллиметров, а минимальный размер отверстия - 0,3 мм.На доске нет слепых или погребенных проемов.



Поверхностная отделка и маскировка:
Окончание поверхности, выбранное для этого ПКБ, является электробезобразным никелем, электробезобразным палладием и погруженным золотом (ENEPIG).обеспечение надежных сварных соединенийНа ПКБ нет верхней или нижней шелковой пленки или паяльной маски, и на пачках для паяния нет шелковой пленки.



Обеспечение качества:
Для обеспечения надежности и функциональности ПКБ проводится 100% электрическое испытание, проверяющее соединение и правильное функционирование схемы.Эта всеобъемлющая процедура испытаний помогает выявить любые потенциальные производственные дефекты и гарантирует, что конечный продукт соответствует желаемым спецификациям.



Заключение:
Керамические ламинированные углеводородные материалы RO4003C с их исключительными электрическими, тепловыми и механическими свойствами являются отличным выбором для высокочастотных и высокопроизводительных применений ПКБ.Их низкая диэлектрическая постоянная, стабильная целостность сигнала и совместимость с бессвинцовыми процессами делают их подходящими для широкого спектра отраслей промышленности.RO4003C позволяет разрабатывать надежные и эффективные электронные продукты.



Для получения дополнительных технических вопросов или изучения использования RO4003C в вашем конкретном проекте PCB, пожалуйста, свяжитесь с Ivy по адресу sales10@bichengpcb.com.
