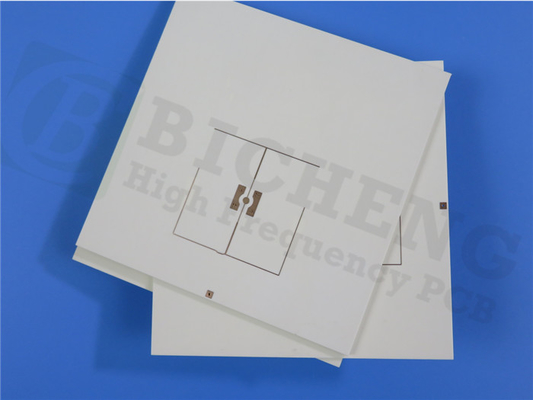

60 миллилоров Роджерса RO4003C высокий ТГ 2 слоя жесткий ПКБ с 2 унциями меди

Мы рады представить нашу новую печатную плату, высококачественную 2-слойную жесткую плату, изготовленную из стеклоткани с керамическим углеводородным наполнителем Rogers RO4003C. Эта печатная плата разработана для удовлетворения строгих требований различных электронных применений, обеспечивая надежную работу и исключительную долговечность.

Благодаря диэлектрической проницаемости (DK) 3,38 и температуре стеклования (Tg), превышающей 280°C, наша печатная плата обеспечивает превосходную целостность сигнала и термическую стабильность, что делает ее пригодной для широкого спектра рабочих сред. Она может безупречно работать в диапазоне температур от -40°C до +85°C, обеспечивая стабильную работу даже в экстремальных условиях.

Конструктивные детали печатной платы тщательно проработаны в соответствии с высочайшими стандартами. Размеры платы составляют 150,33 мм x 155,41 мм с допуском +/- 0,15 мм, что обеспечивает точное и аккуратное соответствие. Толщина подложки 1,524 мм обеспечивает структурную целостность и долговечность.

Для оптимальной проводимости печатная плата имеет медные слои толщиной 70 мкм с обеих сторон. Толщина готовой платы составляет 1,6 мм, что обеспечивает прочность без ущерба для гибкости. Внешние слои имеют медное покрытие весом 2 унции (2,8 мил), что обеспечивает увеличенную пропускную способность по току.

Для обеспечения надежного соединения печатная плата имеет минимальный зазор между проводниками/пространством 4/4 мил, что позволяет создавать сложные и компактные схемы. Минимальный размер отверстия 0,35 мм обеспечивает точное крепление компонентов и эффективную трассировку. Кроме того, толщина металлизации отверстий 25,4 мкм максимизирует проводимость и целостность сигнала.

Печатная плата имеет покрытие золотом методом погружения, обеспечивающее превосходную паяемость, коррозионную стойкость и гладкую поверхность для крепления компонентов. Верхняя и нижняя паяльные маски зеленого цвета, обеспечивая визуально привлекательный и защитный слой для печатной платы.

Печатная плата проходит строгие испытания качества в соответствии со стандартами IPC-Class-2, что гарантирует исключительную надежность и производительность. Каждая плата подвергается 100% электрическому тестированию перед отправкой, что гарантирует ее функциональность.

Благодаря всемирной доступности мы стремимся обслуживать клиентов по всему миру. По любым техническим вопросам или для получения дополнительной помощи обращайтесь к Айви по адресу sales10@bichengpcb.com. Мы стремимся предоставлять превосходную поддержку клиентов и обеспечивать максимальное удовлетворение ваших потребностей в печатных платах.

Выберите нашу высококачественную 2-слойную жесткую печатную плату Rogers RO4003C для ваших электронных проектов и ощутите превосходную производительность, надежность и точность.

Высококачественная 2-слойная жесткая печатная плата Rogers RO4003C: Превосходная производительность и надежность

2-слойная жесткая печатная плата Rogers RO4003C — это передовое электронное решение, сочетающее высококачественные материалы и передовые технологии производства для обеспечения превосходной производительности и надежности. Благодаря исключительным диэлектрическим свойствам и надежной конструкции эта печатная плата идеально подходит для широкого спектра применений, включая высокочастотные схемы, телекоммуникации, аэрокосмическую промышленность и многое другое.

Благодаря диэлектрической проницаемости (εПроцесс) 3,38±0,05, RO4003C обеспечивает надежную передачу сигнала и минимальные потери, что делает ее пригодной для высокочастотных применений. Диэлектрическая проницаемость (εДизайн) составляет от 3,55 в диапазоне частот от 8 до 40 ГГц, что подтверждено методом дифференциальной фазовой длины. Это обеспечивает точный контроль и оптимизацию целостности сигнала в широком диапазоне частот.

С низким коэффициентом рассеяния (tan, δ) 0,0027 при 10 ГГц/23°C и 0,0021 при 2,5 ГГц/23°C, RO4003C минимизирует потери энергии и обеспечивает эффективную подачу питания. Эта характеристика особенно важна в высокоскоростных цифровых и ВЧ-приложениях, где точность и надежность сигнала имеют первостепенное значение.

Печатная плата обеспечивает отличную термическую стабильность благодаря высокому температурному коэффициенту ε (+40 ppm/°C) в широком диапазоне температур (-50°C до 150°C). Это позволяет печатной плате сохранять свои электрические свойства даже в сложных условиях эксплуатации. Кроме того, RO4003C обладает высокой электрической прочностью 31,2 кВ/мм (780 В/мил) при толщине 0,51 мм (0,020 дюйма), обеспечивая надежную изоляцию и защиту от электрического пробоя.

С механической точки зрения, печатная плата RO4003C демонстрирует впечатляющую прочность на растяжение и модуль упругости со значениями 139 МПа (20,2 ksi) и 19 650 МПа (2 850 ksi) в направлении X и 100 МПа (14,5 ksi) и 19 450 МПа (2 821 ksi) в направлении Y соответственно. Это делает ее высокоустойчивой к механическим нагрузкам и обеспечивает долговечность структурной целостности.

Стабильность размеров печатной платы RO4003C PCB исключительна, с минимальным изменением менее 0,3 мм/м (мил/дюйм) после травления и воздействия температур до 150°C. Это обеспечивает стабильную работу и надежное соединение даже при термических нагрузках.

Печатная плата демонстрирует коэффициент теплового расширения (CTE) 11 ppm/°C (направление X), 14 ppm/°C (направление Y) и 46 ppm/°C (направление Z) в диапазоне температур от -55°C до 288°C. Этот профиль CTE обеспечивает совместимость с различными компонентами и минимизирует нагрузку на паяные соединения и межсоединения.

Благодаря температуре стеклования (Tg) более 280°C, печатная плата RO4003C обладает исключительной термостойкостью, позволяя ей выдерживать высокотемпературные среды без ущерба для производительности. Кроме того, она демонстрирует температуру разложения (Td) 425°C, обеспечивая стабильность в процессе пайки и сборки.

Печатная плата RO4003C имеет теплопроводность 0,71 Вт/М/оК при 80°C, что способствует эффективному отводу тепла и обеспечивает оптимальную производительность в сложных тепловых условиях. Это особенно важно в приложениях, где управление тепловыделением имеет решающее значение для надежной работы.

Она может соответствовать высочайшим стандартам качества, печатная плата совместима с безсвинцовыми процессами, что делает ее экологически безопасной и соответствующей отраслевым нормам. Она также демонстрирует отличную влагостойкость, с уровнем влагопоглощения всего 0,06% после 48 часов погружения при 50°C.

С плотностью 1,79 г/см3, печатная плата RO4003C обеспечивает баланс между прочностью и гибкостью, обеспечивая оптимальную производительность без ущерба для общего веса и размера электронной системы.

Прочность отслаивания меди печатной платы впечатляет: значение 1,05 Н/мм (6,0 pli) после пайки плавлением с использованием 1 унции. EDC фольги, обеспечивая надежное и прочное сцепление меди.

Печатная плата RO4003C соответствует стандартам воспламеняемости UL 94, обеспечивая спокойствие в отношении безопасности и огнестойкости.

В заключение, 2-слойная жесткая печатная плата Rogers RO4003C является надежным и высокопроизводительным решением для различных электронных применений.
