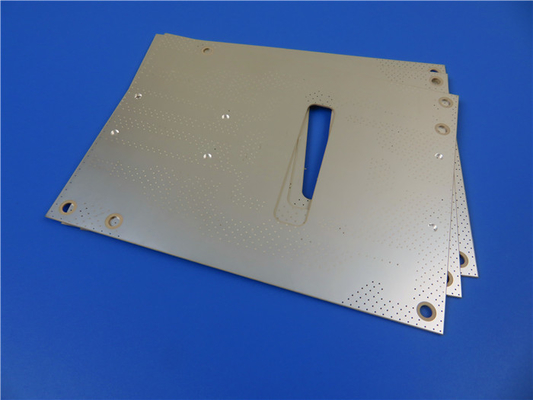

Rogers AD250 1.524 мм 2 слоя жесткий PCB без сварной маски

Ощутите исключительную производительность и надежность с нашей недавно поставленной двуслойной жесткой печатной пластиной, с передовым материалом Rogers AD250 PTFE и керамическим композитным материалом.Проектировано в соответствии с высочайшими стандартами, этот ПХБ обладает превосходными электрическими свойствами и температурной стойкостью, что делает его идеальным выбором для широкого спектра применений.

Ключевые особенности:

ПКБ-материал:

Rogers AD250 PTFE и керамический заполненный композит с диэлектрической постоянной 2,5 при 10 ГГц/23°С.
Чрезвычайно низкий коэффициент рассеивания 0,0014 при 10 ГГц/23°С.
Исключительная тепловая устойчивость при Td более 500 °C.
Надежная работа при температурах от -40°C до +85°C.

Накопление:
2-слойная жесткая конструкция ПКБ для эффективной передачи сигнала.
Медный слой 1 толщиной 35 мкм.
Подложка Rogers AD250 толщиной 1,524 мм.
Медный слой 2 толщиной 35 мкм.

Подробности строительства:
Размеры доски: 124,05 мм х 60,61 мм, доступны в 5PCS и 3 типах.
Минимальный проход: 4,5/5 миллиметров для точных схем.
Минимальный размер отверстия: 0,35 мм для универсальной интеграции компонентов.
Нет слепых проводов для упрощенной сборки.
Толщина доски 1,6 мм для долговечности.
Внешние слои с массой 1 унции (1,4 миллиметра) готового Cu.
С помощью толщины покрытия 20 мкм для надежных соединений.
Погруженная олова поверхность для повышения сварной способности.
Зеленая верхняя сварная маска для дополнительной защиты.
Никакой нижней сварки для гибкости.
100% Электрическое испытание, проведенное до отгрузки для обеспечения оптимальной производительности.

Статистика ПКБ:
Компоненты: 106 для полной функциональности.
Общее количество подушек: 186 для размещения универсальных компонентов.
Проходные прокладки: 144 для надежных соединений.
Верхние SMT Pads: 32 для компонентов, устанавливаемых на поверхности.
Нижняя SMT-подставка: 10 для поверхностных компонентов.
Виа: 177 для эффективного маршрутизации сигнала.
Сети: 14 для бесперебойной связи.

Формат изображения: Gerber RS-274-X для совместимости и простоты использования.

Принятый стандарт: соответствует стандарту IPC-класса-2 для качества, ведущего в отрасли.

Доступность: наши PCB доступны во всем мире, обеспечивая доступность для клиентов по всему миру.

Введение ПТФЕ AD250 и керамических заполненных композитных ПКБ

Наши ПТФЕ AD250 и керамические заполненные композитные печатные платки устанавливают новый стандарт производительности и надежности, революционизируя мир технологии платы.С его передовыми функциями и передовым дизайномДавайте углубимся в спецификации и возможности PCB AD250.

Беспрецедентная электрическая производительность:

Диэлектрическая константа 2,52 при 10 ГГц и 23°С, обеспечивает оптимальную целостность и передачу сигнала.сохраняет стабильную производительность даже в высокочастотных приложенияхОтражаемые тона на частоте 1900 МГц демонстрируют замечательную степень PIM -159 дБc (30 миллилитров/60 миллилитров), что указывает на отличную ясность сигнала и минимальные помехи.Плита демонстрирует превосходную электрическую прочность, с диэлектрическим напряжением разрыва, превышающим 40 кВ.

Тепловая стабильность и надежность:
Разработанный для устойчивости к экстремальным температурам, ПКБ AD250 обладает исключительными тепловыми свойствами.обеспечение исключительной долговечности даже в сложных условияхКоэффициент теплового расширения остается в пределах приемлемых пределов с значениями 47 ppm/C (ось х), 29 ppm/C (ось y) и 196 ppm/C (ось z) в температурном диапазоне от -55°C до 288°C.Дополнительно, ПКБ имеет теплопроводность 0,33 W/mK в направлении оси z, что способствует эффективному рассеиванию тепла.

Надежная механическая прочность:
ПКБ AD250 превосходит по механическим характеристикам, обеспечивая прочность и стабильность.он выдерживает силы изгиба и сохраняет структурную целостностьПКБ обладает впечатляющей прочностью на растяжение, с значениями 6,0 МПа (MD) и 5,6 МПа (CMD), обеспечивая сопротивление тяговым силам.модуль гибкости 885 MPa (MD) и 778 MPa (CMD) дополнительно повышает механическую стабильность доски.

Выдающаяся размерная стабильность:
Поддержание точных размеров имеет решающее значение для оптимальной производительности платы.После процессов гравирования и выпечки, он сохраняет размерную стабильность с изменением только 0,02 миллиметров/дюйм (MD) и 0,06 миллиметров/дюйм (CMD), обеспечивая последовательную и точную схему.

Огнеупорный и влагостойкий:
ПХБ AD250 придерживается уровня воспламеняемости V-0, что делает его высоко устойчивым к горению и способствует общей безопасности.Доска демонстрирует отличную устойчивость к проблемам с влагой., обеспечивая надежную работу даже в влажной среде.

Качество и совместимость:
Соответствующий стандартам IPC-класса-2, ПКБ AD250 гарантирует высокое качество изготовления и соответствие отраслевым стандартам.обеспечение совместимости и простоты использованияПеред отправкой каждая доска проходит строгое 100% электрическое испытание, обеспечивающее оптимальную функциональность и надежность.

Глобальная доступность и поддержка:
Наш ПКБ AD250 доступен по всему миру, что позволяет клиентам из разных регионов воспользоваться его выдающимися возможностями.Во главе с Айви на sales10@bichengpcb.com, готовы предоставить всестороннюю поддержку и удовлетворить ваши конкретные требования.

В заключение, ПТФЕ AD250 и керамические заполненные композитные печатные платы устанавливают новый критерий производительности, надежности и тепловой устойчивости.,Доверяйте PCB AD250 для обеспечения непревзойденной производительности и обеспечения успеха вашего следующего электронного проекта.
