Подробная информация о продукте:
|
Высокий свет: | Керамический ПТФЕ ПКБ,35uM Медный ПКБ материал,HASL 2 слой ПТФЕ ПХБ |
---|

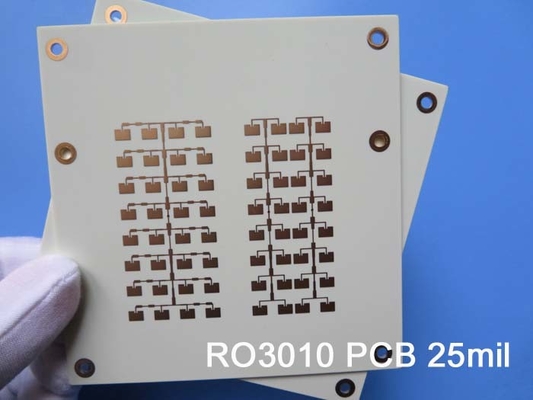

Мы рады представить вам наш недавно поставленный двухслойный ПТФЕ пластинка Rogers RO3010 из керамики, сконструированный с высокой точностью и построенный в соответствии с самыми высокими стандартами отрасли.Этот ПКБ предназначен для повышения ваших электронных проектов.Давайте углубимся в детали этого передового продукта.
Беспрецедентные свойства материала:
ПКБ построен из керамически наполненных композитов PTFE Rogers RO3010, известных своими превосходными характеристиками.обеспечивает отличную целостность сигнала и минимальную потерю сигналаНизкий коэффициент рассеивания 0,0022 при 10 ГГц и 23°С гарантирует эффективную передачу энергии.с температурой разложения (Td) более 500°C, что позволяет ему выдерживать экстремальные температуры.
Устойчивый двухслойный набор:
Наш печатный лист имеет двухслойную жесткую конфигурацию, обеспечивающую гибкость и простоту использования.635 ммМедный слой 2 также имеет толщину 35 мкм, обеспечивая надежную электрическую проводимость.
Подробности по строительству:
Размеры доски 98,38 мм х 70 мм для обоих типов, с строгим допуском +/- 0,15 мм, обеспечивающим точное устройство.позволяет создавать сложные схемыМинимальный размер отверстия 0,4 мм позволяет легко интегрировать компоненты. Толщина готовой доски составляет 0,7 мм, обеспечивая тонкий и легкий профиль.4 мл) внешний слой массой меди и толщиной 20 мкм через покрытиеПоверхностная отделка имеет уровень сварки на горячем воздухе (HASL), что обеспечивает надежное сварное соединение.
Всеобъемлющая статистика
PCB имеет впечатляющие статистические данные, включая 51 компонент и в общей сложности 67 подложки.Планшет обеспечивает эффективное направление и подключение сигналов.ПКБ включает в себя 6 сетей, обеспечивающих бесшовную интеграцию с другими элементами цепи.
Промышленные стандарты и глобальная доступность:
Наши печатные платы соответствуют стандартам IPC-класса 2, гарантируя высокое качество изготовления и соответствие отраслевым стандартам.обеспечение совместимости и простоты использованияС его доступностью по всему миру клиенты из всех регионов могут воспользоваться этим исключительным продуктом.
Свяжитесь с нами для технической поддержки:
Для любых технических вопросов или дополнительной информации, наша специализированная команда во главе с Айви готова предоставить всестороннюю поддержку.И мы будем рады помочь вам..
В заключение, наш недавно поставленный двухслойный керамический ПТФЕ ПКР Rogers RO3010 является идеальным решением для ваших электронных проектов.точные детали конструкцииДоверяйте этому передовому ПКБ, чтобы оживить ваши электронные проекты.
Диэлектрическая постоянная,ε Процесс | 10.2±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 11.2 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,tanδ | 0.0022 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | - 395 | Z | ppm/°C | 10 ГГц -50°C до 150°C | IPC-TM-650 2.5.5.5 |
Размерная стабильность | 0.35 0.31 |
X Y |
мм/м | КОНД А | IPC-TM-650 2.2.4 |
Сопротивляемость объема | 105 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
Сопротивляемость поверхности | 105 | MΩ | КОНД А | IPC 2.5.17.1 | |
Модуль тяги | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
Поглощение влаги | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Специфическая температура | 0.8 | j/g/k | Расчеты | ||
Теплопроводность | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
Коэффициент теплового расширения (-55-288°С) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Плотность | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
Прочность медной кожуры | 9.4 | Иб/ин. | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Процесс без свинца совместим | Да, да. |
Введение RO3010: Передовой керамический ПТФЕ ПКБ материал
Когда дело доходит до высокопроизводительных материалов для печатных плат, керамически заполненные композиты ПТФЕ RO3010 от корпорации Роджерс являются настоящим переломным моментом.RO3010 имеет исключительные электрические и механические свойстваДавайте углубимся в информационный лист RO3010, чтобы понять его выдающиеся особенности и преимущества.
Беспрецедентная диэлектрическая производительность:
RO3010 может похвастаться впечатляющей диэлектрической постоянной (ε) 10,2±0,05 при 10 ГГц и 23 °C, согласно IPC-TM-650 2.5.5.5 Метод испытания с зажатой полосой. Это обеспечивает отличную целостность сигнала и минимальную потерю сигнала, что позволяет обеспечить эффективную передачу энергии и надежную производительность.Проектируемая диэлектрическая постоянная (ε) 11.2 от 8 ГГц до 40 ГГц, определяемая с использованием метода дифференциальной длины фазы, дополнительно показывает пригодность материала для применения на высоких частотах.
Минимальная потеря сигнала:
Фактор рассеивания (tanδ) RO3010 невероятно низок 0,0022 при 10 ГГц и 23 ° C, согласно IPC-TM-650 2.5.5.5 метод испытания. Это низкое значение указывает на то, что материал демонстрирует минимальные потери энергии во время передачи сигнала, что приводит к повышению эффективности системы в целом.
Тепловая стабильность и точность измерений:
RO3010 демонстрирует замечательную тепловую стабильность с тепловым коэффициентом ε -395 ppm/°C от -50°C до 150°C при 10 ГГц, как оценивается IPC-TM-650 2.5.5.5 метод испытания. Это свойство гарантирует, что ПКБ сохраняет свои электрические характеристики в широком температурном диапазоне, что делает его подходящим для требовательных условий.Материал также демонстрирует отличную стабильность размеров, с изменениями измерений только 0,35 ppm/°C и 0,31 ppm/°C в направлении X и Y соответственно, согласно IPC-TM-650 2.2.4 метод испытания.
Надежные электрические свойства:
RO3010 демонстрирует впечатляющее объемное сопротивление и поверхностное сопротивление, измеряющие 10^5 MΩ.cm и 10^5 MΩ соответственно при IPC 2.5.17.1 условия испытания. Эти значения указывают на отличные изоляционные характеристики, обеспечивающие надежную электрическую производительность и предотвращающие нежелательные утечки тока.
Механическая прочность и долговечность
С модулем тяги 1902 МПа в направлении X и 1934 МПа в направлении Y при 23 °C, согласно ASTM D 638, RO3010 демонстрирует исключительную механическую прочность.Это свойство позволяет ПКБ выдерживать различные механические нагрузки и обеспечивает долговечность ваших электронных конструкций.
Высокая тепловая производительность:
RO3010 имеет теплопроводность 0,95 W/M/K при 50°C, согласно ASTM D 5470, что позволяет эффективно рассеивать тепло.Коэффициент теплового расширения материала колеблется от 11 до 16 ppm/°C в X, Y и Z направления соответственно от -55°C до 288°C при 23°C/50% RH, согласно IPC-TM-650 2.4.4.1 метод испытания. Это свойство минимизирует риск теплового напряжения и обеспечивает стабильность ваших схем даже в сложных тепловых условиях.
Высокая надежность:
RO3010 предназначен для выдержки сложных условий, при температуре разложения (Td) более 500°C, согласно ASTM D 3850.Это замечательное свойство обеспечивает устойчивость и целостность материала даже при высоких температурахКроме того, плотность RO3010 составляет 2,8 гм/см3 при 23°C, согласно ASTM D 792, что обеспечивает легкое, но надежное решение для ваших потребностей в печатных пластинках.
Соответствие отрасли и совместимость без свинца:
RO3010 отвечает строгим стандартам воспламеняемости V-0, согласно UL 94, обеспечивая его безопасность и надежность.что делает его экологически чистым и совместимым с современными требованиями производства.
Подводя итог, керамически наполненные композиты ПТФЭ RO3010 предлагают непревзойденное сочетание электрических и механических свойств.тепловая устойчивость, надежные электрические свойства и механическая прочность, RO3010 является идеальным выбором для высокочастотных приложений, где надежность имеет первостепенное значение.Ознакомьтесь с передовыми возможностями RO3010 и поднимите свои электронные конструкции на новые высоты производительности и долговечности.
