Подробная информация о продукте:
|
| Высокий свет: | RO4003C Гибридные ПХБ,Регулируемая импеданцией радиочастотная печатная плата,12 миллилитров гибридных ПХБ |
||
|---|---|---|---|

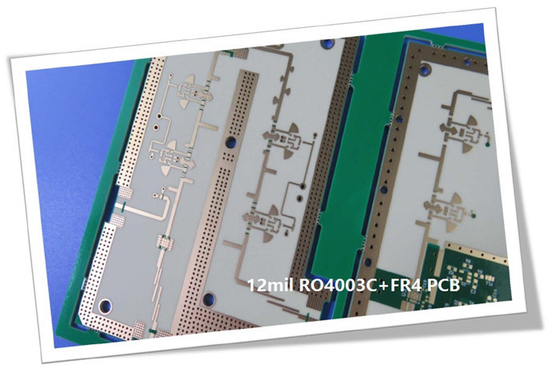

Представляем вам наш недавно поставленный 6-слойный жесткий ПКБ, высококачественное решение, разработанное для удовлетворения потребностей вашего электронного проекта.включая Rogers RO4003C Углеводородно-керамическое стекло высокой температуры 170°C FR-4Он работает безупречно при температурах от -40°C до +130°C, обеспечивая надежную производительность даже в сложных условиях.

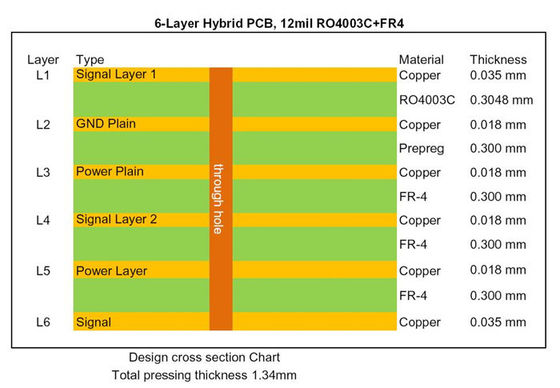

ПКБ имеет хорошо спроектированный набор, состоящий из нескольких слоев меди, ядер и препрег-материалов.4 мл) массы меди на каждом слоеПоверхностная отделка состоит из электролесного никелевого погруженного золота (ENIG), обеспечивающего коррозионную стойкость и превосходную сварочность.Верхние и нижние шелковые экраны белые, в то время как сварные маски имеют мато-синюю отделку, обеспечивающую четкую маркировку компонентов и всеобъемлющую защиту.
| Параметр | Стоимость |
| Количество слоев | 1-32 |
| Материал субстрата | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM3,TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т.д.), FR-4 высокий CTI> 600В; полиамид, ПЭТ; металлическое ядро и т.д. |
| Максимальный размер | Летные испытания: 900*600 мм, испытание устройств 460*380 мм, отсутствие испытаний 1100*600 мм |
| Толерантность к схемам правления | ± 0,0059" (0,15 мм) |
| Толщина ПКБ | 0.0157" - 0.3937" (0,40 мм--10.00 мм) |
| Толерантность толщины ((T≥0,8 мм) | ± 8% |
| Толерантность толщины ((t<0,8 мм) | ± 10% |
| Толщина изоляционного слоя | 0.00295" - 0.1969" (0.075 мм - 5.00 мм) |
| Минимальная трасса | 0.003" (0,075 мм) |
| Минимальное пространство | 0.003" (0,075 мм) |
| Внешняя толщина меди | 35μm-420μm (1 унция-12 унций) |
| Внутренняя толщина меди | 17μm-350μm (0,5 унции - 10 унций) |
| Сверло (механическое) | 0.0059" - 0.25" (0.15мм - 6.35мм) |
| Завершенная дыра ((Механическая) | 0.0039"-0.248" (0,10 мм-6,30 мм) |
| ДиаметрТолерантность (механическая) | 0.00295" (0,075мм) |
| Регистрация (механическая) | 00,05 мм. |
| Соотношение сторон | 12:1 |
| Тип паяльной маски | ЛПИ |
| Мост Мина Солдермаска | 00,08 мм. |
| Минимальная пропускная способность сварной маски | 00,05 мм. |
| Подключение через Диаметр | 0.0098" - 0.0236" (0.25мм-0.60мм) |
| Толерантность контроля импеданции | ± 10% |
| Поверхностная отделка | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated и т.д. |
Этот 6-слойный жесткий ПКБ может похвастаться впечатляющими деталями конструкции, включая минимальную ширину следа / пространства 5/4 миллиметров и минимальный размер отверстия 0,20 мм.Он не включает слепые каналы, но имеет 185 каналов для эффективного маршрутизации сигнала и соединенийТолщина прокладки через 20 мкм, что гарантирует надежное соединение. Кроме того, 0,25 мм и 0,2 мм прокладки заполнены смолой и закрыты в соответствии с IPC-4761 типа VII, обеспечивая прочность.
Для оптимальной целостности сигнала верхний слой обеспечивает контроль импиданса 50 Ом на 20 миллилитровом пути, ссылаясь на L2.обеспечение высочайшего качества и надежности.
С возможностью размещения до 112 компонентов, в том числе 89 сквозь отверстия подложки и 50 верхних SMT подложки, этот PCB поддерживает сложные схемы.предоставление широкого спектра вариантов для поверхностных компонентов. Изображение поставляется в формате Gerber RS-274-X, совместимом со стандартным программным обеспечением для проектирования печатных плат. Принятый стандарт для этого продукта - IPC-класс-2,гарантирование высокого качества производства и соблюдения отраслевых стандартов.
Наш высококачественный шестислойный жесткий печатный лист доступен для покупки по всему миру. Где бы вы ни находились, вы можете получить доступ к этому исключительному продукту и воспользоваться его превосходным качеством и производительностью.Если у вас есть какие-либо технические вопросы или вам нужна дополнительная информацияПожалуйста, свяжитесь с Айви на sales10@bichengpcb.com.
Ощутите непревзойденную производительность, надежность и глобальную доступность с помощью наших высококачественных 6-слойных жестких печатных плат. Доверяйте нашему опыту, чтобы оживить ваши электронные проекты.Закажите свой ПХБ сегодня и раскрыть потенциал ваших проектов.
