Подробная информация о продукте:
|
Высокий свет: | монтажная плата PCB 1oz,Медная ПКБ с погружением серебра,20 миллилитров двустороннего ПХБ материала |
---|

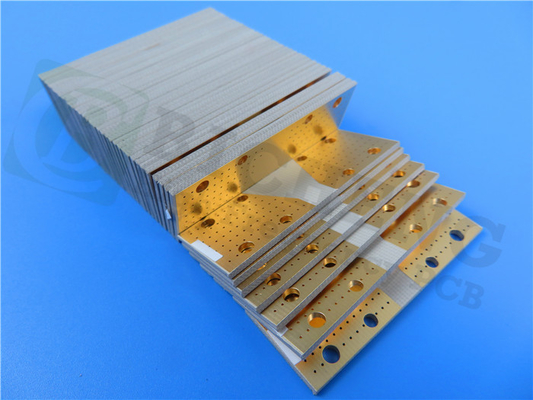

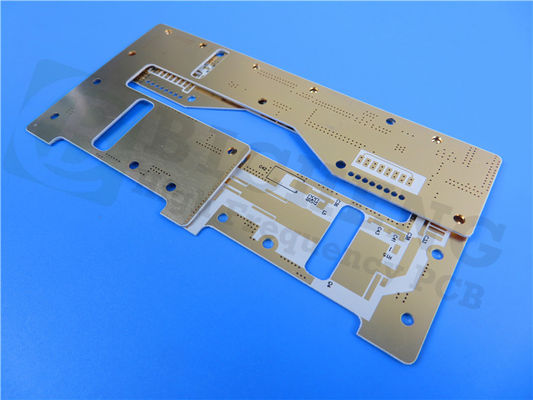

Наш недавно поставленный двухслойный жесткий ПКБ был разработан для удовлетворения ваших электронных потребностей, предлагая исключительную производительность и надежность.Изготовлен из высококачественного композита Rogers RT/duroid 6035HTC, заполненного керамической ПТФЕС процессом DK 3,5 на 10 ГГц и коэффициентом рассеивания 0,0013 на той же частоте достигается отличная целостность сигнала.Он предназначен для безупречной работы при температурах от -40°C до +85°C, что делает его подходящим для широкого спектра применений.
Накопление нашего 2-слойного жесткого ПКБ состоит из двух медных слоев толщиной 35 мкм, скрещивая подложку Rogers RT / duroid 6035HTC размером 0,508 мм (20 миллиметров).Эта конструкция гарантирует долговечность и эффективную передачу сигнала для ваших конструкций цепей.
Что касается деталей конструкции, точные размеры доски 89,24 мм x 11,8 мм были достигнуты с допуском +/- 0,15 мм.Это гарантирует точные размеры, соответствующие вашим конкретным требованиямМинимальная ширина следа / пространства 5/5 миллиметров позволяет сложное маршрутизация цепи, в то время как минимальный размер отверстия 0,35 мм обеспечивает гибкость для монтажа компонента.Этот ПКБ не включает в себя слепые провода, оптимизируя производственный процесс.
С толщиной готовой доски 0,63 мм и 1 унции (1,4 миллиметра) внешний слой медный вес, долговечность и отличная проводимость гарантированы.обеспечение надежных соединенийСильверовое погружение служит поверхностной отделкой, предлагая отличную сварную способность и коррозионную устойчивость.придавая ПХБ чистый и минималистичный видВерхняя сварная маска зеленая, обеспечивая эффективную защиту, в то время как нижняя сварная маска отсутствует.
Чтобы обеспечить качество, каждая печатная пластина проходит 100% электрическое тестирование перед отправкой, гарантируя оптимальную производительность и надежность.
Впечатляющие статистические данные сопровождают этот ПК, включая поддержку до 128 компонентов, в общей сложности 112 подложки, 81 сквозь отверстия подложки, 20 верхних SMT подложки, и 11 нижних SMT подложки.Достаточно возможностей для подключения к вашим схемам..
Художественная работа для этой печати поставляется в формате Gerber RS-274-X, совместимом со стандартным программным обеспечением для проектирования печатных плат.обеспечение высокого качества производства и соответствия отраслевым стандартам.
Наш двухслойный жесткий ПХБ доступен для покупки по всему миру, обслуживая клиентов по всему миру. Если у вас есть какие-либо технические вопросы или запросы, вы можете отправить электронное письмо на sales10@bichengpcb.com.Айви готова оказать помощь и предоставить дополнительную информацию о наших двухслойных жестких PCB.
Выберите наш высококачественный ПКБ для ваших электронных проектов и испытать исключительную производительность и надежность.
Диэлектрическая постоянная,ε Процесс | 3.50±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 3.6 | Z | 8 ГГц - 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания | 0.0013 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | -66 | Z | ppm/°C | -50°C до 150°C | mod IPC-TM-650, 2.5.5.5 |
Сопротивляемость объема | 108 | MΩ.cm | А. | IPC-TM-650, 2.5.17.1 | |
Сопротивляемость поверхности | 108 | MΩ | А. | IPC-TM-650, 2.5.17.1 | |
Размерная стабильность | -0.11 -0.08 | CMD MD | мм/м (мл/дюйм) | 0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 | IPC-TM-650 2.4.39А |
Модуль тяги | 329 244 | MD CMD | Кпси | 40 часов @ 23°C/50RH | ASTM D638 |
Поглощение кислорода | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Коэффициент теплового расширения (-50 °C до 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
Теплопроводность | 1.44 | В/м/к | 80°C | АСТМ C518 | |
Плотность | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
Прочность медной кожуры | 7.9 | ПЛИ | 20 сек. @ 288 °C | IPC-TM-650 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Совместимость с процессом без свинца | Да, да. |
Открытие впечатляющих свойств RT/duroid 6035HTC: расширение возможностей высокопроизводительных ПХБ
Материал RT/duroid 6035HTC, используемый в нашей конструкции печатных плат, обладает впечатляющими свойствами, которые способствуют его высокой производительности.05 при 10 ГГц/23°С, как определено IPC-TM-650 2.5.5.5 метод с застегнутой полосой, он обеспечивает эффективную передачу сигнала и надежные электрические характеристики. Диелектрическая постоянная (ε) составляет 3.6, что делает его подходящим для частот в диапазоне от 8 до 40 ГГц, согласно методу дифференциальной длины фазы.
Что касается коэффициента рассеивания, RT/duroid 6035HTC показывает удивительно низкое значение 0,0013 при 10 ГГц/23°C, согласно IPC-TM-650 2.5.5Этот низкий коэффициент рассеивания обеспечивает минимальную потерю сигнала и сохраняет целостность сигнала.тепловой коэффициент диэлектрической постоянной измеряется при -66 ppm/°C в диапазоне температур от -50°C до 150°C, в соответствии с IPC-TM-650 2.5.5.5 стандарт.
Материал RT/duroid 6035HTC демонстрирует отличные электроизоляционные свойства с объемным сопротивлением 10^8 MΩ·cm и поверхностным сопротивлением 10^8 MΩ, как определено IPC-TM-650 2.5.17Эти характеристики гарантируют эффективную электрическую изоляцию и снижают риск утечки поверхности.
С точки зрения размерной стабильности RT/duroid 6035HTC предлагает низкий коэффициент теплового расширения (CTE) 19 ppm/°C в направлениях X, Y и Z,измеряется при 23°C/50% RH в соответствии с IPC-TM-650 2.4Это исключительное свойство гарантирует, что ПХБ сохраняет свою структурную целостность и размеры даже при экстремальных колебаниях температуры.
Модуль тяги материала измеряется при 329 kpsi в MD (направление машины) и 244 kpsi в CMD (направление машины) после 40-часового испытания при 23°C/50% RH, согласно ASTM D638.Этот высокий модуль прочности приводит к прочности ПКБ, стабильность и общие структурные характеристики.
С скоростью поглощения влаги 0,06% (D24/23, IPC-TM-650 2.6.2.1, ASTM D570), RT/duroid 6035HTC демонстрирует превосходную устойчивость к поглощению влаги.даже в среде с высокой влажностью.
Материал обладает теплопроводностью 1,44 W/m/k при 80 °C, как определено ASTM C518.эффективное предотвращение перегрева и поддержание оптимальной температуры работы для электронных приложений.
С плотностью 2,2 гм/см3 при 23°С, как определено ASTM D792, RT/duroid 6035HTC обеспечивает баланс между легким дизайном и структурной целостностью,что делает его идеальным выбором для применения в ПХБ.
Что касается надежности, то материал имеет прочность кожуры в 7,9 pli, испытанную в течение 20 секунд при 288°C согласно IPC-TM-650 2.4.8Эта замечательная прочность обеспечивает прочную адгезию между слоями меди, эффективно предотвращая деламинацию и повышая долговечность ПХБ.
RT/duroid 6035HTC достиг уровня воспламеняемости V-0 согласно стандарту UL 94, демонстрируя исключительные свойства огнестойкости.
Кроме того, материал совместим с безсвинцовыми процессами, соответствует экологическим нормам и способствует экологически чистым методам производства.
Включая RT/duroid 6035HTC материал в наши печатные платы, мы обеспечиваем исключительную производительность, надежность и долговечность.теплопроводность, и надежность делают его оптимальным выбором для высокопроизводительных приложений ПКБ.
