40 миллиграмм 1 унция медной высокочастотный ПКБ таконический ТРФ-45

40mil 1oz Copper High Frequency PCB Taconic TRF-45
40mil 1oz Copper High Frequency PCB Taconic TRF-45 40mil 1oz Copper High Frequency PCB Taconic TRF-45

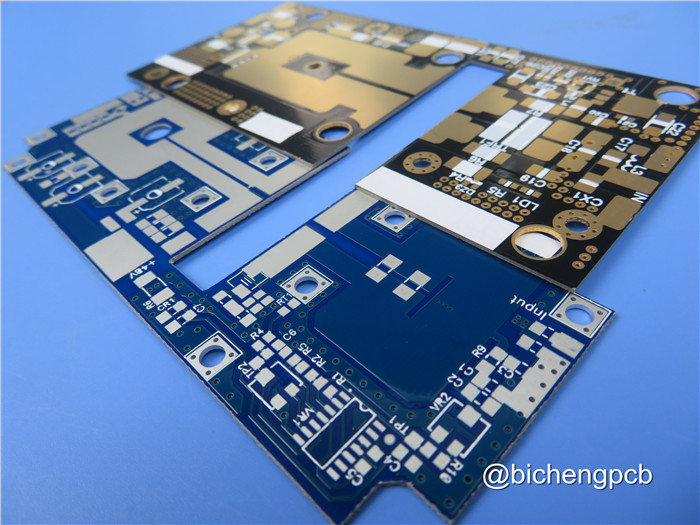

Большие изображения :  40 миллиграмм 1 унция медной высокочастотный ПКБ таконический ТРФ-45

Подробная информация о продукте:
Подробное описание продукта
Выделить:

Таконический ПКБ-материал TRF-45

,

1 унция медных высокочастотных ПКБ

,

40 миллилитров высокочастотных ПКБ

Мы рады представить вам наш последний продукт, двухслойный жесткий печатный лист, который только что был отправлен.Давайте рассмотрим ключевые особенности и спецификации этого исключительного продукта:



1ПКБ материал:

ПКБ построен с использованием керамически наполненных композитов PTFE Taconic TRF-45, известных своими отличными электрическими свойствами и долговечностью.
Диэлектрическая постоянная 4,5 при 10 ГГц/23°С обеспечивает надежную передачу сигнала и управление импедансом.
С коэффициентом рассеивания 0,0035 при 10 ГГц / 23 ° C, ПКБ минимизирует потерю сигнала и поддерживает высокую целостность сигнала.
Уровень поглощения влаги составляет всего 0,06%, что обеспечивает стабильность и надежность ПХБ даже в влажной среде.
ПХБ работает безупречно в температурном диапазоне от -40°C до +85°C, что делает его подходящим для широкого спектра применений.



2- Загрузка:

ПКБ состоит из двухслойной жесткой конструкции, предлагающей простоту и простоту использования.
Медный слой 1 имеет толщину 35 мкм.
Субстрат, Taconic TRF-45, имеет толщину 1,016 мм (40 миллиметров).
Медный слой 2 также имеет толщину 35 мкм.



3Подробности строительства:

Размеры доски точно установлены на 31,5 мм х 26,56 мм, обеспечивая точное соответствие и совместимость с вашими приложениями.
ПХБ поддерживает минимальные следы и потребность в пространстве 5/4 миллиметров, что позволяет создавать сложные и компактные конструкции.
С минимальным размером отверстия 0,35 мм, ПКБ вмещает различные типы компонентов и позволяет эффективное сборку.
На этом ПКЖ нет слепых проходов.
Толщина готовой доски составляет 1,14 мм, что обеспечивает стабильность и прочность.
Готовый вес меди составляет 1 унцию (1,4 миллиметра) на внешних слоях, обеспечивая оптимальную проводимость.
Толщина покрытия 20 мкм, что позволяет надежно соединять слои.
Поверхностная отделка - погруженное золото, предлагающее отличную коррозионную стойкость и сварную способность.
Ни верхний, ни нижний шелкопрядильный экран или сварная маска не применяются к этому ПХБ.
Каждый блок проходит 100% электрическое испытание перед отгрузкой, обеспечивая его функциональность и надежность.



4Статистика ПКБ:

ПХБ имеет 24 компонента, что позволяет использовать различные приложения и функции.
Он имеет в общей сложности 37 подложки, из которых 22 являются сквозь отверстия подложки и 15 верхних SMT подложки.
Никаких нижних SMT на этом ПК.
PCB включает в себя 51 канал, обеспечивающий универсальные варианты взаимосвязи.
Он поддерживает 2 сети, что позволяет эффективно направлять сигнал.



Для любых технических запросов или вопросов, пожалуйста, не стесняйтесь связаться с Ivy на sales10@bichengpcb.com. Наша специализированная команда готова предоставить необходимую помощь и поддержку.



ПКБ-материал: ПТФЕ, наполненное керамикой
Наименование: TRF-45
Диэлектрическая постоянная: 4.5
Фактор рассеивания 0.0035 10 ГГц
Количество слоев: Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ: 8миллиметров (0,20 мм), 16миллиметров (0,41 мм), 24миллиметров (0,61 мм), 32миллиметров (0,81 мм), 40миллиметров (1,02 мм), 64миллиметров (1,63 мм), 120миллиметров (3,05 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д.



Недвижимость Метод испытания Единица Стоимость
Материал / / RF-45
Диэлектрическая постоянная @ 10 ГГц IPC-TM-650 2.5.5.5.1 ((m) / 4.5
Фактор рассеивания @ 10 ГГц IPC-TM-650 2.5.5.5.1 ((m) / 0.0035
Поглощение влаги IPC-TM-650 2.6.2.1 % ≤ 0.06
Прочность на изгибе (в длину) IPC-TM-650.2.4.4 В фунтах / дюйм (Н/мм)2) 17000 (177)
Прочность на изгибе (поперечная) IPC-TM-650 2.4.4 В фунтах / дюйм (Н/мм)2) 15000 (103)
Прочность очистки IPC-TM-650 2.4.8 (тепловой стресс) В фунтах / дюйм (Н/мм) > 8 (> 1,4)
Теплопроводность ASTM F 433 W/m/K 0.43
Сопротивляемость объема IPC-TM-650 2.5.17.1 Mohm/cm 8.0 х 107
Сопротивляемость поверхности IPC-TM-650.2.5.17.1 Мом. 3.0 х 107
CTE (x) ASTM D 3386 (TMA) ppm/°C 9
CTE (y) ASTM D 3386 (TMA) ppm/°C 9
CTE (z) ASTM D 3386 (TMA) ppm/°C 40


TRF-45: Использование керамических композитов из ПТФЭ

Усиление сигналов: изучение впечатляющей диэлектрической константы ТРФ-45

Когда дело доходит до эффективной передачи сигналов и поддержания целостности сигнала, диэлектрическая постоянная играет ключевую роль.обеспечение надежной передачи сигнала и точного контроля импедансаЭто исключительное свойство позволяет инженерам проектировать печатные платы с превосходными характеристиками и оптимизированной целостностью сигнала.


Демистифицированный фактор рассеивания: как ТРФ-45 обеспечивает целостность сигнала

Потеря сигнала может быть серьезной проблемой в высокочастотных приложениях. TRF-45 решает эту проблему с низким коэффициентом рассеивания 0,0035 на 10 ГГц. Минимизируя потерю сигнала,Этот инновационный материал для ПХБ сохраняет качество и целостность сигналов., что позволяет бесшовную связь между электронными компонентами.


Поглощение влаги: вклад ТРФ-45 в стабильность ПХБ

В влажной среде поглощение влаги может поставить под угрозу производительность и надежность ПХБ. TRF-45, со скоростью поглощения влаги ≤ 0,06%,обеспечивает исключительную стабильность даже в сложных условияхЭта особенность гарантирует, что ПХБ остается прочным и надежным, что делает его подходящим для широкого спектра приложений, включая аэрокосмический, автомобильный и промышленный сектора.


Устойчивость к изгибу: повышает устойчивость ТРФ-45 к изгибу

ПХБ часто испытывают силу изгиба в течение всего срока службы, что может привести к механическим сбоям.с протяженной прочностью наклона 17,000 фунтов/дюйм (177 Н/мм2) и поперечной изгибной прочности 15000 фунтов/дюйм (103 Н/мм2), этот материал демонстрирует исключительную устойчивость к изгибу, обеспечивая долговечность и долговечность конструкций ПКБ.


Устойчивость кожуры: исследование прочных сцепляющих свойств ТРФ-45

В производстве печатных пластин сильное сцепление между слоями имеет важное значение для общей надежности доски.согласно IPC-TM-650 2.4Эта прочная адгезия гарантирует, что слои ПХБ остаются нетронутыми, что позволяет доске выдерживать стрессы окружающей среды и механические вибрации.


Охлаждение под давлением: теплопроводность ТРФ-45

Современные электронные устройства генерируют значительное количество тепла, что требует эффективного теплового управления в ПХБ. ТРФ-45 имеет теплопроводность 0,43 Вт / м / К, согласно стандартам ASTM F 433.Это исключительное свойство позволяет эффективно рассеивать тепло, предотвращая перегрев и обеспечивая оптимальную работу электронных компонентов.



40 миллиграмм 1 унция медной высокочастотный ПКБ таконический ТРФ-45 0


Сопротивление объема и поверхности: вклад ТРФ-45 в электрическую стабильность

Нежелательная электрическая утечка может нарушить функциональность ПХБ. TRF-45 решает эту проблему с его объемным сопротивлением 8,0 x 10 ^ 7 Мохм / см и поверхностным сопротивлением 3,0 x 10 ^ 7 Мохм,согласно IPC-TM-650 2.5.17Эти значения обеспечивают высокий уровень электрической стабильности, минимизируя риск деградации сигнала и сохраняя целостность цепи.


CTE (коэффициент теплового расширения): как ТРФ-45 справляется с изменениями температуры

Изменения температуры могут вызвать напряжение и нагрузку внутри ПХБ, что может привести к проблемам с производительностью.TRF-45 имеет коэффициент теплового расширения (CTE) 9 ppm/°C (оси x и y) и 40 ppm/°C (оси z)Этот сбалансированный CTE позволяет материалу адаптироваться к тепловым изменениям, уменьшая риск механических сбоев и обеспечивая долгосрочную надежность.


Развернутая универсальность: промышленность и приложения, получающие выгоду от TRF-45

Исключительные свойства ТРФ-45 делают его идеальным для широкого спектра отраслей промышленности и приложений.Этот продвинутый материал из ПХБ стимулирует инновации и повышает производительность электронных устройствЕго надежность, универсальность и стабильность делают его предпочтительным выбором для высокотехнологичных решений, где бескомпромиссное качество имеет первостепенное значение.



Заключение

TRF-45, керамически наполненный композитный материал из PTFE, революционизирует мир конструкции печатных плат.TRF-45 позволяет инженерам расширять границы инновацийОт обеспечения надежной передачи сигнала до выдержки сложных условий, TRF-45 превосходит во всех аспектах, что делает его надежным и стабильным выбором для применения на ПКБ.Используя мощь ТРФ-45, дизайнеры могут открыть новые возможности и создать высокотехнологичные решения, которые переопределяют возможности электронных устройств.
