Подробная информация о продукте:
|
| Высокий свет: | Двухслойная радиочастотная плата,Погруженная Золотая Радиочастотная плата,12 миллиметровый ПКЖ |
||
|---|---|---|---|

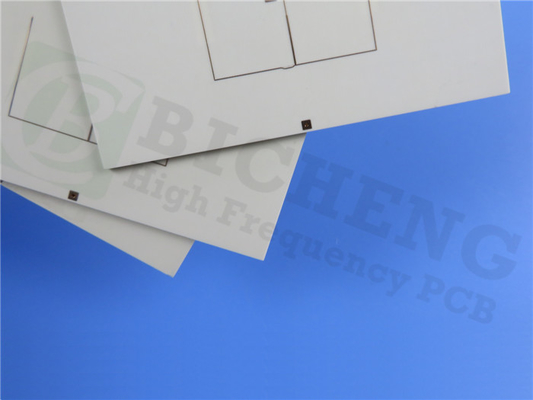

Мы рады представить вам наш недавно поставленный Rogers RO4003C Hydrocarbon Ceramic woven glass PCB, высокопроизводительное решение, которое отвечает требованиям современных электронных приложений.Поставляется по самым высоким стандартам, этот двухслойный жесткий печатный лист предлагает исключительную производительность, надежность и универсальность.
1Высококачественный ПКБ материал
Основа нашего ПХБ лежит в материале Rogers RO4003C Hydrocarbon Ceramic woven glass. с процессом DK 3,38 при 10 ГГц / 23 ° C и низким фактором рассеивания 0.0027 при одной частоте и температуреКроме того, его впечатляющие значения Tg (> 280 °C) и Td (> 425 °C) делают его высокоустойчивым к экстремальным температурным условиям.обеспечение надежной работы в широком диапазоне условий эксплуатации (от -40°C до +85°C).
2Сильный набор:
PCB имеет прочный двухслойный набор, который повышает его структурную целостность.Эта конструкция обеспечивает отличную электропроводность и механическую прочность, что делает его подходящим для различных применений.
3Подробная информация о строительстве:
ПКБ может похвастаться точными деталями конструкции для удовлетворения требований вашего проекта.Этот ПХБ обеспечивает идеальное соответствиеМинимальный пробел / пространство 4/4 миллиметров и минимальный размер отверстия 0,25 мм позволяют сложную схему и размещение компонентов.4 мл) внешний слой массой меди и толщиной пластинки 20 мкмПоверхность тщательно обработана погруженным золотом для отличной проводимости и коррозионной устойчивости.
4Строгое тестирование и статистика:
Чтобы обеспечить высочайшее качество, каждая печатная пластина проходит 100% электрический тест перед отгрузкой.217 подложки в целом, 112 сквозь отверстия подложки, 105 верхних SMT подложки, 0 нижних SMT подложки, 168 vias, и 5 сетей.
5. Соответствует стандартам:
Наши печатные платы соответствуют стандарту IPC-класса 2, что означает их высокое качество и надежность.Это соответствие гарантирует, что ПХБ соответствует принятым в отрасли стандартам и может быть легко интегрирован в ваши проекты.
6- Всемирная доступность и поддержка:
Наши Rogers RO4003C 2-слойные жесткие печатные платы доступны для покупки по всему миру.Пожалуйста, свяжитесь с Айви на sales10@bichengpcb.com.
Выберите наш высококачественный Rogers RO4003C 2-слойный жесткий ПК для вашего следующего проекта и испытать исключительную производительность, надежность и простоту интеграции.точная конструкция, и соблюдение отраслевых стандартов, этот ПХБ является идеальным выбором для широкого спектра приложений.Доверяйте нашему опыту и поднимите ваши электронные проекты на новые высоты с нашим надежным и универсальным решением PCB.
| Диэлектрическая постоянная,ε Процесс | 3.38±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 3.55 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,δ | 0.0027 0.0021 |
Z | 10 ГГц/23°С 2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | +40 | Z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 1.7 х 1010 | MΩ.cm | КОНД А | IPC-TM-650 2.5.17.1 | |
| Сопротивляемость поверхности | 4.2 х 109 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
| Электрическая сила | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51 мм ((0.020") | IPC-TM-650 2.5.6.2 |
| Модуль тяги | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Прочность на растяжение | 139 ((20.2) 100 ((14.5) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
| Сила изгиба | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Размерная стабильность | <0.3 | X,Y | мм/м (мл/дюйм) |
после вырезки + E2/150°C | IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения | 11 14 46 |
X Y Z |
ppm/°C | -55°C до 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | А. | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Теплопроводность | 0.71 | W/M/oK | 80°C | АСТМ C518 | |
| Поглощение влаги | 0.06 | % | 48 часов погружения 0.060" температура образца 50°C |
ASTM D 570 | |
| Плотность | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Прочность медной кожуры | 1.05 (6,0) |
Н/мм (PLI) |
После сварки 1 унция. Фойла для ЭДС |
IPC-TM-650 2.4.8 | |
| Возгораемость | Никаких | UL 94 | |||
| Процесс без свинца совместим | Да, да. |
RO4003C: Освобождение мощности высокопроизводительных ПКБ
I. Введение RO4003C: будущее технологии ПХБ
RO4003C - это передовой материал для печатных плат, который открывает новые возможности для высокопроизводительной электроники.Вы можете раскрыть истинный потенциал ваших PCB конструкций.
II. Понимание науки RO4003C: основные свойства
RO4003C может похвастаться впечатляющей диэлектрической постоянной, критическим фактором целостности сигнала в высокочастотных приложениях.05, RO4003C обеспечивает превосходную электрическую производительность и передачу сигнала с низкими потерями.
III. Непревзойденная производительность: ключевые характеристики RO4003C
Коэффициент рассеивания RO4003C 0,0027 обеспечивает минимальную потерю сигнала и превосходную электрическую производительность, даже при высоких частотах.позволяет ему выдерживать экстремальные температурные колебания, что делает его подходящим для суровой среды.
IV. Приложения и случаи применения: где RO4003C превосходит
Исключительные свойства RO4003C делают его идеальным выбором для различных отраслей и приложений.RO4003C позволяет инженерам достичь оптимальной производительности и надежности.
V. Преимущества RO4003C для ваших проектов ПКБ
RO4003C предлагает многочисленные преимущества в качестве материала для печатных пластин.2 x 109 МΩ гарантируют превосходные характеристики поверхностиС электрической прочностью 31,2 Кв/мм (780 В/мл), RO4003C обеспечивает надежную работу даже в сложных условиях.
VI. RO4003C в эпоху передовой электроники: тенденции и перспективы будущего
Откройте для себя новые тенденции и перспективы использования RO4003C в передовой электронике.RO4003C готов сформировать будущее электронного проекта.
Заключение:
RO4003C - это революционный материал для печатных плат, который революционизирует высокопроизводительную электронику.RO4003C позволяет инженерам и дизайнерам расширять границы возможногоИспользуйте мощь RO4003C и откройте мир возможностей для своих электронных проектов следующего поколения.
