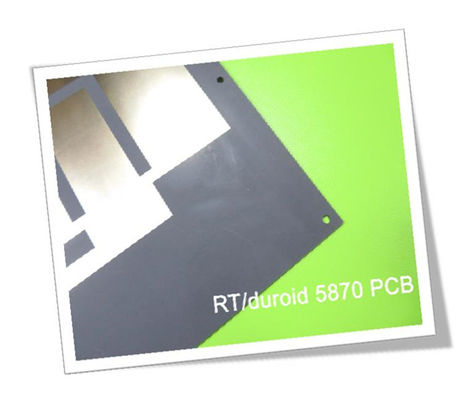

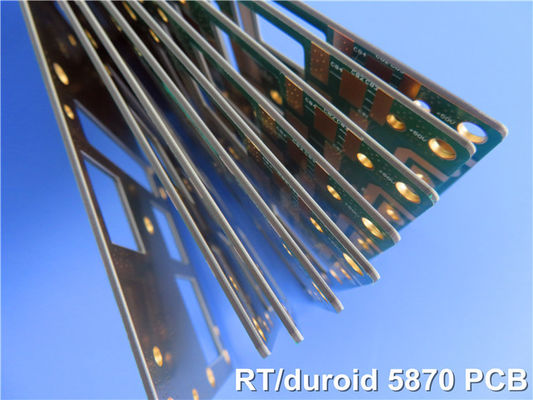

31mil Rogers RT Duroid 5870 RF PCB Board Погружение золото низкий фактор диссипации

Сегодняшняя тема - наш недавно поставленный ПКБ, высококачественная плата с высокой точностью и предназначенная для удовлетворения ваших требований.изготовленный из стеклянного микроволокна Rogers RT/duroid 5870 с усиленными композитами из PTFE, предлагает исключительную производительность и надежность для широкого спектра приложений.

Материал PCB, Rogers RT/duroid 5870, обеспечивает превосходные электрические свойства.0012 при одной частоте и температуре, этот ПХБ обеспечивает отличную целостность сигнала. Он может выдерживать высокие температуры, при температуре термического разложения (Td) более 500 °C.Работающие в температурном диапазоне от -40°C до +85°C, он подходит для различных условий.

С помощью двухслойной сборки каждый слой меди имеет толщину 35 мкм, а RT/duroid 5870 измеряет 0.787 мм (31 мл)Толщина готовой доски составляет 0,91 мм, что обеспечивает долговечность и стабильность.Поверхностная отделка погруженного золота обеспечивает превосходную сварочность и долгосрочную надежность.

Этот ПКБ предлагает щедрый размер платы 315,12 мм х 139,85 мм, доступный в трех типах с допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым допустимым.позволяет создавать сложные конструкции и высокоплотные макетыМинимальный размер отверстия составляет 0,3 мм, что позволяет точно размещать компоненты и легко их собирать.Зеленая сварная маска на верхнем и нижнем слоях обеспечивает защиту и повышает видимость во время сборки.

С 102 компонентами и в общей сложности 240 блоков, в том числе 126 блоков с отверстиями и 114 блоков с технологией верхней поверхности (SMT), этот ПКБ вмещает широкий спектр электронных компонентов.Отсутствие нижних SMT подложки позволяет настраивать и гибкость78 каналов и 6 сетей обеспечивают эффективное маршрутизацию и связь сигналов.

Чтобы обеспечить высочайшее качество, каждая пластинка проходит 100% электрический тест перед отгрузкой, гарантируя оптимальную производительность по прибытии.соответствие отраслевым стандартамЭтот ПХБ соответствует стандартам IPC-класса 2, обеспечивая надежность и последовательность.

Наши печатные платы доступны по всему миру, и мы стремимся обеспечить отличную поддержку клиентов.

Почувствуйте исключительное качество и производительность наших недавно поставленных печатных плат.

Открытие свойств RT/duroid 5870: всестороннее руководство по его электрическим, тепловым и механическим характеристикам

Для начала диэлектрическая постоянная (ε) в процессе выражается как 2.33, с установленным диапазоном 2,33±0.02Аналогичным образом, конструктивная диэлектрическая постоянная также равна 2.33Продолжая, рассеивающий фактор (tanδ) составляет 0,0005 для частоты 1 МГц и 0,0012 для 10 ГГц. Эти цифры проливают свет на способность материала эффективно обрабатывать электрические сигналы..

Что касается теплового поведения, тепловой коэффициент ε отмечается как -115 ppm/°C, охватывающий температурный диапазон от -50°C до 150°C.Эти данные информируют нас о реакции материала на колебания температуры и его стабильности в пределах указанного диапазона.

На электрическом фронте объемное сопротивление измеряется в 2 x 10 ^ 7 мхм см, что указывает на сопротивление материала потоку электрического тока.Поверхностное сопротивление представлено как 3 x 10 ^ 7 Мохм, что еще больше подчеркивает его электрические свойства.

Учитывая термические аспекты, удельная теплота материала определяется как 0,96 j/g/k (0,23 cal/g/c).Это значение дает представление о возможностях поглощения и рассеивания тепла материала.

Перейдя к механической прочности, модуль растяжения оценивается при различных условиях.материал имеет модуль тяги 1300 МПа (189 кпс) вдоль оси X и 1280 МПа (185 кпс) вдоль оси YЭта информация подчеркивает способность материала выдерживать напряжение.

Кроме того, приведены конечные значения напряжения как для оси X, так и для оси Y, соответственно 50 МПа (7,3 кпси) и 42 МПа (6,1 кпси).Эти цифры показывают максимальное напряжение, которое материал может выдержать до появления отказаКроме того, конечное натяжение определено как 9,8% для оси X и 8,7% для оси Y, выражая способность материала растягиваться под напряжением.

Аналогичным образом, изложены последняя напряженность и нагрузка при сжатии, обеспечивая всестороннее понимание поведения материала при сжатии.

Другие примечательные характеристики включают низкую скорость поглощения влаги материала в 0,02% и теплопроводность 0,22 Вт/м/к при 80 °С.Эти рисунки показывают устойчивость материала к влаге и его способность эффективно проводить тепло.

Подводя итог, RT/duroid 5870 служит ценным ресурсом, предлагающим глубокое представление об электрических, тепловых и механических свойствах материала.Ссылаясь на эту полную информацию, пользователи могут принимать обоснованные решения о пригодности материала для различных применений.
