| Высокий свет: | Радиочастотная плата PCB 1 унция,25 миллилитров высокочастотных ПХБ,Материал высокочастотного ПКБ с погружением золота |
||
|---|---|---|---|

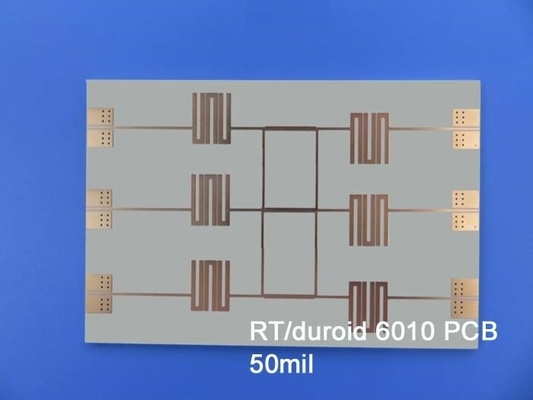

Мы рады поделиться с вами недавно поставленными печатными платками, изготовленными из керамических композитов RT/duroid 6010.2LM, известных своими исключительными характеристиками.сокращение размера схемы облегчается при сохранении оптимальной функциональностиУльтранизкий коэффициент рассеивания 0,0023 на 10 ГГц обеспечивает эффективную работу, особенно в X-диапазоне или приложениях с более низкой частотой.обеспечение надежной проходки в многослойных доскахРаботая в диапазоне температуры от -40°C до +85°C, этот ПХБ предназначен для выдержки различных условий окружающей среды.
Ключевые особенности и преимущества включают:
- Уменьшение размера цепи, облегченное высокой диэлектрической константой
- Эффективная работа с минимальными потерями сигнала, идеально подходит для X-диапазона или ниже
- Надежное прокладка через отверстия из-за низкого расширения оси Z
- Уменьшение воздействия влаги на электрические потери благодаря низкой поглощению влаги
- Постоянная производительность цепи с жестким εr и регулированием толщины
ПКБ представляет собой двухслойную жесткую конструкцию с готовым весом меди 35 мм. Он использует диэлектрический материал RT/duroid 6010.2LM толщиной 25 миллиметров (0,635 мм).Обе стороны ПХБ имеют готовый вес меди 35 мм. С толщиной готовой доски 0,8 мм, он предлагает компактное и легкое решение. Минимальный след / пространство составляет 8/9 миллиметров, а минимальный размер отверстия составляет 0,4 мм. Не присутствуют слепые или закопанные проемы.Погружение Золотая отделка поверхности обеспечивает высокое качество и надежную производительностьНе применяется шелковой экран, сварная маска и электрические испытания.
По статистике, ПХБ состоит из 21 компонента, 35 общих подложки, 18 через отверстие подложки, 17 верхних SMT подложки, и никаких нижних SMT подложки.
Для любых технических запросов или дополнительной информации, пожалуйста, свяжитесь с Ivy на sales10@bichengpcb.com.Мы гордимся тем, что предоставляем исключительную поддержку клиентов..
Наша область обслуживания охватывает клиентов по всему миру, что позволяет людям из разных мест извлекать выгоду из наших высокопроизводительных печатных плат.
Этот ПКБ применяется в различных областях, включая антенны, спутниковые системы связи, усилители мощности, системы предотвращения столкновений самолетов и наземные системы предупреждения радиолокационных систем..
Обновляйте свои электронные конструкции с помощью надежных и высокопроизводительных печатных плат.
| Диэлектрическая постоянная,ε Процесс | 10.2±0.25 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 10.7 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0023 | Z | 10 ГГц/А | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 5 x 105 | Мом. см. | А. | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 5 x 106 | Мом. | А. | IPC 2.5.17.1 | |
| Свойства тяги | ASTM D638 (0,1/мин. скорость натяжения) | ||||
| Модуль Янга | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | А. | |
| Окончательный стресс | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | А. | |
| Окончательное напряжение | С 9 по 15 7 по 14 | X Y | % | А. | |
| Сжатые свойства | ASTM D695 (0,05/мин. скорость натяжения) | ||||
| Модуль Янга | 2144 (311) | Z | MPa ((kpsi) | А. | |
| Окончательный стресс | 47(6.9) | Z | MPa ((kpsi) | А. | |
| Окончательное напряжение | 25 | Z | % | ||
| Модуль изгиба | 4364 (633) 3751 (544) | X | MPa ((kpsi) | А. | ASTM D790 |
| Окончательный стресс | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | А. | |
| Деформация под нагрузкой | 0.261.3 | Z Z | % | 24 ч/50°C/7MPa 24 ч/150°C/7MPa | ASTM D261 |
| Поглощение влаги | 0.01 | % | D48/50°C 0,050" ((1,27 мм) толщиной | IPC-TM-650 2.6.2.1 | |
| Теплопроводность | 0.86 | В/м/к | 80°C | ASTM C518 | |
| Коэффициент теплового расширения | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Плотность | 3.1 | г/см3 | ASTM D792 | ||
| Специфическая температура | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Расчеты | ||
| Медная кожура | 12.3 (2.1) | pli (N/mm) | после сварного плавателя | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
| ПКБ-материал: | Керамический композит из ПТФЭ |
| Определитель: | NT1 дюроид |
| Диэлектрическая постоянная: | 10.2 ± 0,25 (процесс); 10.7 (конструкция) |
| Количество слоев: | 1 слой, 2 слоя |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: | 10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм), 75миллиметров (1,90 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Погружение олово, Погружение серебро, OSP. |
Исследование достижений RT duroid 6010 в высокопроизводительных ПХБ
RT duroid 6010 стал переломным моментом в мире ПКБ-технологий, поднимая электронный дизайн на новые высоты эффективности и надежности.Давайте углубимся в ключевые особенности и преимущества, которые делают RT duroid 6010 предпочтительным выбором для высокопроизводительных приложений PCB.
RT duroid 6010: высокопроизводительный ПКБ материал
RT duroid 6010 является передовым материалом, специально разработанным для высокопроизводительных печатных плат. Его уникальный состав и передовые свойства делают его переломным в области электронного дизайна.Давайте рассмотрим исключительные особенности и преимущества, которые отличают RT duroid 6010 от традиционных материалов PCB.
Ключевые характеристики и преимущества RT duroid 6010
RT duroid 6010 предлагает ряд ключевых характеристик и преимуществ, которые делают его лучшим выбором для высокопроизводительных ПКБ.и механическая прочность - это лишь некоторые из преимуществ, которые отличают егоДавайте углубимся в эти особенности и поймем, как они способствуют общей производительности RT duroid 6010.
Понимание диэлектрической константы и фактора диссипации RT duroid 6010
Диэлектрическая постоянная и коэффициент рассеивания являются важнейшими параметрами для высокочастотных приложений.В данном разделе, мы исследуем значение этих свойств и то, как RT duroid 6010 превосходит другие материалы с точки зрения целостности сигнала и производительности.
Тепловые свойства и надежность RT duroid 6010 в суровой среде
ПХБ часто сталкиваются с сложными тепловыми условиями, и их производительность может сильно зависеть от температурных колебаний.RT дюроид 6010 имеет впечатляющую тепловую устойчивость и низкий коэффициент теплового расширенияВ этом разделе мы углубимся в тепловые свойства RT duroid 6010 и его способность выдерживать сложные условия.
Электрические и механические свойства RT duroid 6010 для повышения производительности
RT duroid 6010 обладает исключительными электрическими и механическими свойствами, которые способствуют превосходным характеристикам ПКБ.вместе с отличными свойствами натяжения и изгибаВ этом разделе мы исследуем специфические атрибуты RT duroid 6010, которые повышают его электрическую и механическую производительность.
Исследование сжатия и изгиба RT duroid 6010
ПХБ часто подвергаются значительному напряжению и механическим нагрузкам в течение своего жизненного цикла..В этом разделе мы рассмотрим сжатие и изгибную прочность RT duroid 6010 и его влияние на производительность ПКБ.
Поглощение влаги и теплопроводность duroid 6010
Водопоглощение и теплопроводность являются важными соображениями при проектировании печатных плат. RT duroid 6010 превосходит в обоих аспектах, предлагая низкую влагопоглощение и высокую теплопроводность.В данном разделе, мы углубляемся в характеристики поглощения влаги и теплопроводности RT duroid 6010, подчеркивая их значение для поддержания производительности и долговечности ПХБ.
Коэффициент теплового расширения и Tg RT duroid 6010
Коэффициент теплового расширения (CTE) и температура перехода стекла (Tg) играют ключевую роль в определении надежности и стабильности ПХБ. RT duroid 6010 имеет низкий CTE и высокий Tg,что делает его высоко устойчивым к тепловым нагрузкам и обеспечивает долгосрочную производительностьВ этом разделе мы исследуем CTE и Tg RT duroid 6010 и их влияние на надежность ПХБ.
RT устойчивость 6010 к воздействию на окружающую среду
Поскольку экологические правила становятся все более строгими, совместимость материалов ПХБ с бессвинцовыми процессами становится решающей.предоставление экологически чистого решения без ущерба для производительностиВ этом разделе мы обсуждаем бессвинцовую совместимость RT duroid 6010 и его экологические преимущества.
RT duroid 6010 представляет собой значительный прогресс в высокопроизводительных материалах для печатных пластин.делает его идеальным выбором для требовательных электронных приложенийИспользуя мощь RT duroid 6010, дизайнеры могут открыть новые уровни производительности, надежности и эффективности в своих проектах PCB.
