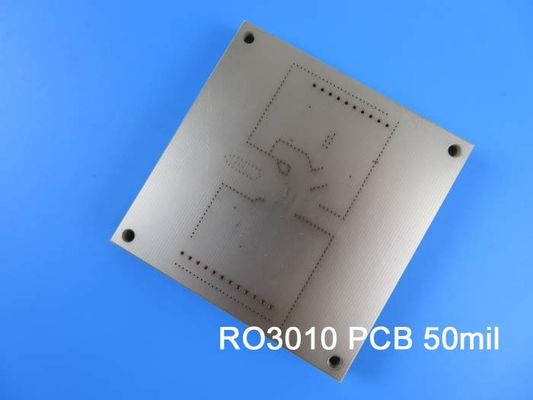

Высокий свет: | 2.7мм радиочастотные печатные платы,Уровень сварки на горячем воздухе RF PCB,2 слоя ПКБ материал |
---|

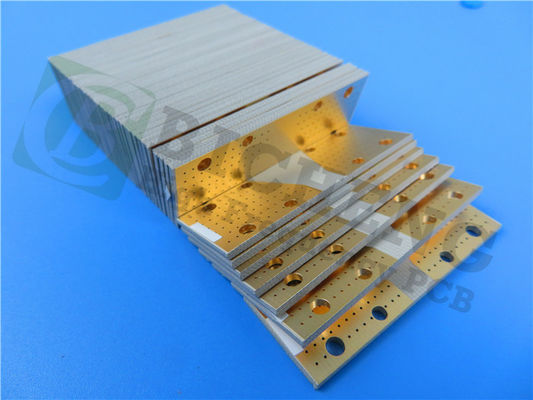

Представляем наш недавно поставленный двухслойный жесткий ПКБ, который поставляется для удовлетворения требований высокочастотных приложений.Изготовлен с исключительной точностью и с использованием керамически наполненных композитов Rogers RO3010 из ПТФЕ, этот ПХБ предлагает непревзойденную производительность и надежность.
Материал PCB обладает замечательными характеристиками, включая диэлектрическую постоянную 10,2+/- 0,30 при 10 ГГц/23°С, обеспечивающую точную передачу сигнала.0022 при 10 ГГц/23°С, он минимизирует потерю сигнала, гарантируя оптимальную производительность.
Одна из ключевых особенностей этого ПХБ заключается в его низкой оси X, Y и Z CTE (коэффициент теплового расширения) 13, 11 и 16 ppm/°C соответственно.с коэффициентом расширения, идеально совпадающим с медным, предотвращая любые деформации или искажения.
Кроме того, эта печатная пластина, сертифицированная по ISO 9001, соответствует самым высоким стандартам качества.
Склад состоит из двух слоев, с 35 мкм медным слоем с обеих сторон.Детали конструкции доски включают готовую толщину 2.7 мм, минимальный пробел / пространство 5/5 миллиметров и минимальный размер отверстия 0,45 мм. Толщина покрытия через 20 мкм, обеспечивающая прочные соединения.
Для дополнительного удобства этот ПХБ поставляется с поверхностной отделкой на уровне сварки горячим воздухом (HASL), обеспечивающей отличную сварку и коррозионную стойкость.Хотя он не имеет верхней или нижней шелковой экраны или паяльной маски, он предлагает чистый и прямолинейный дизайн.
С 18 компонентами и в общей сложности 72 подложки, в том числе 43 сквозь отверстия подложки и 29 верхних SMT подложки, этот PCB обеспечивает достаточно места для ваших потребностей в схемах.предлагает универсальность в маршрутизации.
Он соответствует стандартам IPC-класса-2, этот ПКБ проходит 100% электрическое испытание перед отгрузкой, обеспечивая его функциональность и надежность.Его совместимость с графикой Gerber RS-274-X позволяет бесшовную интеграцию в ваш производственный процесс.
Эти высокопроизводительные печатные платы используются в различных отраслях промышленности, от автомобильных радаров и GPS антенн до сотовых телекоммуникационных систем и беспроводных устройств связи.Он превосходит в усилителях мощности., антенны, передачи данных и многое другое.
Для любых технических вопросов или дополнительной информации, пожалуйста, свяжитесь с Ivy по адресу sales10@bichengpcb.com.Доверяйте нашему опыту для доставки высококачественных ПХБ для ваших передовых приложений.
Диэлектрическая постоянная,ε Процесс | 10.2±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 11.2 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,tanδ | 0.0022 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | - 395 | Z | ppm/°C | 10 ГГц -50°C до 150°C | IPC-TM-650 2.5.5.5 |
Размерная стабильность | 0.35 0.31 |
X Y |
мм/м | КОНД А | IPC-TM-650 2.2.4 |
Сопротивляемость объема | 105 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
Сопротивляемость поверхности | 105 | MΩ | КОНД А | IPC 2.5.17.1 | |
Модуль тяги | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
Поглощение влаги | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Специфическая температура | 0.8 | j/g/k | Расчеты | ||
Теплопроводность | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
Коэффициент теплового расширения (-55-288°С) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Плотность | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
Прочность медной кожуры | 9.4 | Иб/ин. | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Процесс без свинца совместим | Да, да. |
Разблокировка мощности РО3010: прорыв в технологии ПХБ
Введение:
Революционный прогресс в области печатных платок (ПКБ) открыл путь для повышения производительности и надежности в широком спектре электронных приложений.Среди передовых материалов ПКБС его исключительными свойствами и непревзойденными возможностями, RO3010 готов произвести революцию в отрасли.Мы углубимся в замечательные особенности RO3010 и изучим его потенциальные применения.
Понимание диэлектрической константы и конструкции:
Диэлектрическая постоянная является важным параметром, определяющим изоляционные свойства материала.обеспечение эффективной передачи сигнала и минимальной потери сигналаКроме того, его конструкция диэлектрическая постоянная 11,2 (от 8 до 40 ГГц) делает его идеальным для высокочастотных приложений, что позволяет бесперебойную передачу данных и оптимальную производительность.
Фактор рассеивания и тепловой коэффициент:
Фактор рассеивания, или tanδ, RO3010 удивительно низкий 0,0022 (при 10 ГГц/23°C), что означает минимальную потерю энергии во время распространения сигнала.материал имеет отрицательный тепловой коэффициент ε (-395 ppm/°C при 10 ГГцЭто делает RO3010 надежным выбором для требовательных условий.
Размерная стабильность и электрические характеристики:
RO3010 может похвастаться исключительной стабильностью измерений, с максимальным колебанием 0,35 мм/м (в направлении X) и 0,31 мм/м (в направлении Y) в условиях COND A.Это гарантирует точное и последовательное изготовление ПКБМатериал также имеет высокое объемное сопротивление (105 MΩ.cm) и поверхностное сопротивление (105 MΩ),обеспечение отличных электроизоляционных свойств.
Непревзойденная прочность и влагостойкость:
С модулем тяги 1902 МПа (в направлении X) и 1934 МПа (в направлении Y) при 23 °C, RO3010 предлагает исключительную механическую прочность, обеспечивающую долговечность и надежность в требовательных приложениях.Более того,, его низкая скорость поглощения влаги 0,05% обеспечивает долгосрочную стабильность и надежную производительность даже в условиях высокой влажности.
Высшее тепловое управление:
RO3010 превосходит в управлении теплом, благодаря своей впечатляющей теплопроводности 0,95 W/M/K при 50°C. Это свойство позволяет эффективно рассеивать тепло,предотвращение перегрева и обеспечение оптимальной производительности при применении высокой мощностиКроме того, его коэффициент теплового расширения (13 ppm/°C в направлении X, 11 ppm/°C в направлении Y,и 16 ppm/°C в направлении Z) еще больше повышает его тепловую стабильность в широком диапазоне температур.
Нерушимая надежность и совместимость:
RO3010 был тщательно протестирован и сертифицирован за его исключительную производительность и надежность.обеспечивает безопасность и соответствие отраслевым стандартамКроме того, RO3010 является технологически совместимым без свинца, что делает его экологически чистым и совместимым с современными производственными процессами.
Заключение:
RO3010 стал переломным в мире технологии печатных пластин, благодаря своим исключительным диэлектрическим свойствам, стабильности измерений, прочности, возможностям теплового управления,и надежность делают его идеальным выбором для высокочастотных и высокопроизводительных приложений.
