Высокий свет: | 60 миллиметров высокочастотного ПКБ материала,высокочастотный PCB 1oz,Высокочастотные погрузочные золотые ПКБ |
---|

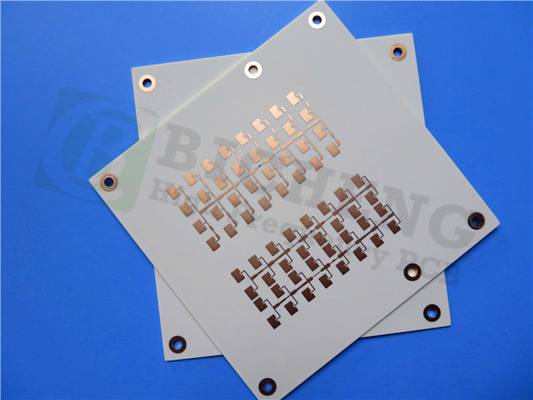

Наш недавно поставленный двухслойный жесткий ПКБ был специально разработан для удовлетворения требований высокопроизводительных и больших объемов применений.Тщательно изготовлено с использованием Rogers RO4003C углеводородного керамического стекла, этот ПХБ предлагает несравненные электрические характеристики и размерную стабильность.
Материал PCB, RO4003C, представляет собой усиленный углеводородный/керамический ламинат, известный своей низкой диэлектрической толерантностью и низкой потерей.38 на 10 ГГц и коэффициент рассеивания 0.0027 на 10 ГГц, достигается отличная электрическая производительность, что делает его идеальным для применений, требующих более высоких частот работы.Стабильные электрические свойства в диапазоне частот позволяют ему превосходить в управляемых линиях передачи импеданса и повторяемых фильтрах.
Благодаря низкому тепловому коэффициенту диэлектрической постоянной и отличной стабильности измерений надежная производительность обеспечивается даже при различных температурах обработки цепи.Прокладка отверстий обладает долговечностью, обеспечиваемой низким расширением оси Z, в то время как стабильность во всем производственном процессе сохраняется из-за низкого коэффициента расширения в плоскости.
Склад этого печатного листа состоит из 1,524 мм Rogers 4003C ядра, помещенного между двумя 35 мкм медными слоями, обеспечивающими оптимальную передачу сигнала и структурную целостность.Универсальность в проектировании цепей достигается с толщиной готовой доски 10,6 мм и минимальный пробел 5/4 миллиметров.
Этот печатный лист поставляется с различными конструкционными деталями, включая размеры доски 42,56 мм х 63,2 мм (+/- 0,15 мм), обеспечивая точную установку в ваших приложениях.Эффективная интеграция компонентов облегчается минимальным размером отверстия 0.5 мм, а поверхностная отделка из погруженного золота обеспечивает отличную сварную способность и коррозионную стойкость.
В общей сложности 12 компонентов и 38 подложки, в том числе 21 сквозь отверстие подложки и 17 верхних SMT подложки, предоставляется достаточно места для ваших потребностей в схемах.,и эффективная маршрутизация и связь достигаются путем включения 49 путей и 3 сетей.
Он соответствует стандартам качества IPC-класса 2, этот ПКБ проходит 100% электрическое испытание перед отгрузкой, обеспечивая его надежность и функциональность.Бесшовная интеграция в ваш производственный процесс обеспечивается его совместимостью с графикой Gerber RS-274-X.
Этот высокопроизводительный печатный лист находит применение в различных отраслях промышленности, превосходясь в обеспечении надежной и эффективной производительности в таких областях, как антенны базовых станций сотовой связи и усилители мощности,автомобильные радары и датчики, и LNB для спутников прямого вещания.
Быстрая доставка для выполнения сроков вашего проекта обеспечивается нашей доступностью по всему миру.Доверяйте нашему опыту для доставки высококачественных ПХБ для ваших передовых приложений.
Диэлектрическая постоянная,ε Процесс | 3.38±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 3.55 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,δ | 0.0027 0.0021 |
Z | 10 ГГц/23°С 2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | +40 | Z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 |
Сопротивляемость объема | 1.7 х 1010 | MΩ.cm | КОНД А | IPC-TM-650 2.5.17.1 | |
Сопротивляемость поверхности | 4.2 х 109 | MΩ | КОНД А | IPC-TM-650 2.5.17.1 | |
Электрическая сила | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51 мм ((0.020") | IPC-TM-650 2.5.6.2 |
Модуль тяги | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
Прочность на растяжение | 139 ((20.2) 100 ((14.5) |
X Y |
MPa ((ksi) | NT1 религия | ASTM D 638 |
Сила изгиба | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Размерная стабильность | <0.3 | X,Y | мм/м (мл/дюйм) |
после вырезки + E2/150°C | IPC-TM-650 2.4.39А |
Коэффициент теплового расширения | 11 14 46 |
X Y Z |
ppm/°C | -55°C до 288°C | IPC-TM-650 2.4.41 |
Tg | >280 | °C TMA | А. | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D 3850 | ||
Теплопроводность | 0.71 | W/M/oK | 80°C | ASTM C518 | |
Поглощение влаги | 0.06 | % | 48 часов погружения 0.060" температура образца 50°C |
ASTM D 570 | |
Плотность | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
Прочность медной кожуры | 1.05 (6,0) |
Н/мм (PLI) |
После сварки 1 унция. Фойла для ЭДС |
IPC-TM-650 2.4.8 | |
Возгораемость | Никаких | UL 94 | |||
Процесс без свинца совместим | Да, да. |
Преимущества использования материала RO4003C:
1Отличная электрическая производительность: материал RO4003C имеет низкую диэлектрическую толерантность и низкие потери, что делает его идеальным для применения с более высокими частотами работы.Он обеспечивает высокую целостность сигнала и позволяет эффективно передавать высокочастотные сигналы.
2Стабильные электрические свойства против частоты: материал демонстрирует постоянные электрические свойства в широком диапазоне частот,что имеет решающее значение для управляемых импедансных линий передачи и повторяемой конструкции фильтровЭта стабильность обеспечивает надежную и предсказуемую работу цепи.
3. Устойчивость измерений: материал RO4003C имеет отличную устойчивость измерений, что означает, что он сохраняет свою форму и размер даже при различных температурах обработки.Эта стабильность необходима для точных производственных процессов и надежной сборки цепей.
4Противодействие CAF: материал устойчив к образованию проводящей анодической нити (CAF), что является распространенной проблемой в электронных сборах.Это сопротивление обеспечивает долгосрочную надежность и производительность ПКБ.
5Процесс производства в объеме: ламинат RO4003C может быть изготовлен с использованием стандартных эпоксидных стеклянных процессов, что делает их совместимыми с экономически эффективными и широко доступными методами производства.Это позволяет эффективное и масштабируемое производство.
Недостатки использования материала RO4003C:
1Ограниченный диапазон температур: хотя RO4003C имеет широкий диапазон температур работы от -40°C до +85°C, он может не подходить для экстремальных температурных условий за пределами этого диапазона.Приложения, требующие более высокой температурной стойкости, могут потребовать альтернативных материалов.
2Стоимость: по сравнению с некоторыми другими материалами для печатных пластин, RO4003C может иметь более высокую стоимость.он имеет конкурентоспособную цену в пределах своего класса производительности и предлагает ценность для приложений, которые требуют его специфических преимуществ..
