Высокий свет: | 20 миллиметров радиочастотного ПХБ материала,1 унция погруженного оловянного ПКБ,Пассивные компоненты погружение оловянный ПКБ |
---|

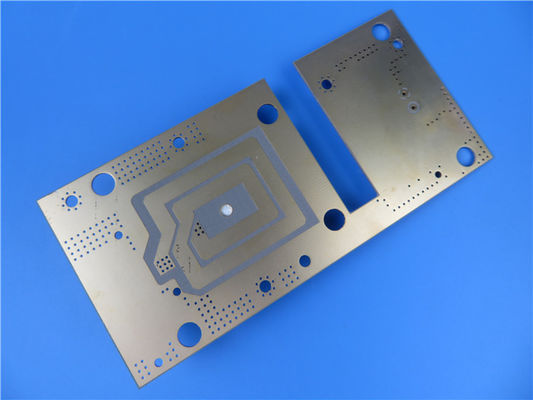

Представляем наш недавно поставленный двухслойный жесткий ПКБ, специально разработанный для удовлетворения требований различных приложений, таких как усилители мощности, фильтры и сцепляющие устройства.Этот ПХБ изготовлен с использованием семейства Taconic ORCER, высококачественный PTFE керамический стеклянный арматурный материал, предлагающий исключительные характеристики и надежность.
Материал PCB имеет диэлектрическую постоянную 3,5 на 1,9 ГГц, обеспечивающую эффективную передачу сигнала и минимальную потерю сигнала.Этот ПКБ имеет отличные электрические характеристики.Он также может похвастаться замечательной прочностью диэлектрического разрыва 41 кВ, обеспечивающей долговечность и защиту от электрических сбоев.
Материал Taconic ORCER демонстрирует низкий коэффициент теплового расширения (CTE) 19 ppm/°C и 24 ppm/°C в направлении x-y и 64 ppm/°C в направлении z.Эта размерная стабильность помогает поддерживать целостность ПКБ при различных температурах и обеспечивает надежную производительность с течением времени.
Пользуясь преимуществом низкой стоимости, этот ПХБ обладает исключительной прочностью кожуры, что еще больше повышает его долговечность и устойчивость к деламинации.Чрезвычайно низкий коэффициент рассеивания способствует эффективной передаче сигнала без значительных потерь энергииКроме того, его низкая влагопоглощение и повышенная гладкость поверхности добавляют к его общей надежности и производительности.
Складывание этого ПКБ состоит из двух медных слоев толщиной 35 мкм каждый, перекрывающих ядро RF-35 толщиной 20 миллилитров (0,508 мм).Эта конструкция обеспечивает оптимальную целостность сигнала и структурную целостность.
С размером платы 115 мм х 59 мм (+/- 0,15 мм), этот ПКБ обеспечивает большое пространство для дизайна схемы при сохранении точной установки.Минимальный след/пространство 6/4 миллиметров позволяет для сложного маршрутизации схемы, а минимальный размер отверстия 0,3 мм облегчает эффективную интеграцию компонентов.4 мл) внешний слой медь вес достичь баланса между гибкостью и долговечностью.
Для поверхности покрытие Immersion Tin обеспечивает отличную сварную способность и коррозионную устойчивость.Отсутствие нижнего шелкопряда и паяльной маски позволяет гибкости в настройке.
Перед отгрузкой каждый печатный лист проходит строгое 100% электрическое испытание, обеспечивающее его функциональность и соответствие стандартам качества IPC-класса-2.
Формат изображений Gerber RS-274-X поставляется, что позволяет бесшовную интеграцию в ваш производственный процесс.
Этот ПКБ имеет в общей сложности 25 компонентов и 168 подложки, в том числе 112 сквозь отверстия подложки и 56 верхних SMT подложки.дальнейшее повышение общей производительности ваших проектов в области электрической связи.
Для любых технических вопросов или дополнительной информации, пожалуйста, не стесняйтесь связаться с Ivy на sales10@bichengpcb.com.Мы стремимся обеспечить исключительную поддержку клиентов и ответить на любые вопросы, которые у вас могут возникнуть..
Диэлектрическая постоянная @ 1,9 ГГц | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
Фактор рассеивания @ 1,9 ГГц | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
Поглощение влаги (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
Прочность очистки (1/2 унции меди) | IPC-TM 650 2.4.8 | В фунтах/линейный дюйм | > 80 | Н/мм | >1.5 |
Прочность очистки (1 унция меди) | IPC-TM 650 2.4.8 | В фунтах/линейный дюйм | > 10.0 | Н/мм | >1.8 |
Диэлектрический разрыв | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
Сопротивляемость объема | IPC-TM 650 2.5.17.1 | Мом/см | 1.26 х 109 | Мом/см | 1.26 х 109 |
Сопротивляемость поверхности | IPC-TM 650 2.5.17.1 | Мом. | 1.46 х 108 | Мом. | 1.46 х 108 |
Сопротивление дуги | IPC TM 650 2.5.1 | секунды | > 180 | секунды | > 180 |
Протяженность наклона | ASTM D 790 | Пси | > 22,000 | Н/мм2 | >152 |
Прочность наклона поперечно | ASTM D 790 | Пси | >18,000 | Н/мм2 | >124 |
Теплопроводность | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
Прочность на протяжении | ASTM D 638 | Пси | 27,000 | Н/мм2 | 187 |
Прочность на тягу поперечно | ASTM D 638 | Пси | 21,000 | Н/мм2 | 145 |
Устойчивость измерений по длине | IPC-TM 650 2.4.39 | в/в | 0.00004 | мм/мм | 0.00004 |
Поперечная размерная стабильность | IPC-TM 650 2.4.39 | в/в | -Нет.0001 | мм/мм | -Нет.0001 |
х-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19-24 | ppm/°C | 19-24 |
z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
Возгораемость | UL-94 | V-0 | V-0 | ||
Твердость | Масштаба Роквелла M | 34 | 34 |
Раскрытие мощности РФ-35: передовой ПКБ-материал
Введение:
В области высокочастотных приложений, ПХБ RF-35 стали переломным моментом, обеспечивая исключительную производительность и надежность.RF-35 стал выбором для инженеров, ищущих оптимальную целостность сигнала и повышенную производительность цепи.
Ключевые электрические свойства RF-35:
RF-35 может похвастаться диэлектрической константой 3,5 на частоте 1,9 ГГц, обеспечивая эффективную передачу сигнала и минимизируя потери сигнала.9 ГГц повышает электрическую производительностьЭти свойства делают RF-35 идеальным для усилителей мощности, фильтров и других RF-приложений.
Механическая прочность и размерная стабильность:
RF-35 обладает замечательной механической прочностью и стабильностью измерений.обеспечивает исключительную долговечность и устойчивость к деламинированиюЕго низкая влагопоглощение 0,02% обеспечивает надежную производительность даже в требовательных условиях.Улучшенная гладкость поверхности RF-35 способствует оптимальной сборке цепей и целостности сигнала.
Диэлектрический распад и теплопроводность:
RF-35 превосходит ожидания, когда дело доходит до диэлектрического сбоя, с прочностью 41 кВ. Эта особенность обеспечивает надежную изоляцию и защиту от электрических сбоев,повышение долговечности электронных системКроме того, теплопроводность RF-35 0,24 W/m/K способствует эффективному рассеиванию тепла, снижает риск перегрева и обеспечивает стабильную работу цепи.
Приложения в усилителях мощности, фильтрах и пассивных компонентах:
RF-35 широко применяется в усилителях мощности, где его низкие потери и отличные электрические характеристики обеспечивают эффективную передачу мощности.где для точной фильтрации сигнала необходимы контролируемые линии импедансной передачиКроме того, RF-35 улучшает производительность пассивных компонентов, способствуя общей эффективности цепи.
Стандарты качества и глобальная доступность:
ПХБ RF-35 соответствуют стандартам качества IPC-класса 2, обеспечивая стабильность и надежность в производстве.Инженеры и конструкторы могут легко получить доступ к RF-35 для своих проектов., независимо от их местоположения.
Заключение:
Радиочастотные печатные платы RF-35 революционизировали конструкцию высокочастотных цепей, предлагая исключительные электрические свойства, механическую прочность и размерную стабильность.высокая прочность кожуры, и надежное диэлектрическое расщепление, RF-35 обеспечивает долговечную производительность и целостность сигнала.и пассивные компоненты делают его лучшим выбором для инженеров, стремящихся оптимизировать свои RF приложенияИспользуйте мощь RF-35 и откройте новые возможности в своих проектах.
