31mil RT Duroid 5870 Обнаженный медный двусторонний PCB

31mil RT Duroid 5870 Обнаженный медный двусторонний PCB

МОК: 1 шт.
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Выделить:

Двухсторонняя схема RF PCB

,

5870 ПКБ из голых медных материалов

,

31 миллиметр ПКБ из голых меди

Описание продукта

Представляем наш недавно поставленный ПКБ, профессионально изготовленный из стеклянных микроволокна с укреплением из композитов PTFE Rogers RT/duroid 5870.Этот двухслойный жесткий ПКБ предназначен для удовлетворения требований высокочастотных приложений, предлагающий исключительные электрические характеристики и надежность.



Материал PCB, Rogers RT/duroid 5870, является хорошо зарекомендовавшимся и широко доверяемым материалом из усиленного ПТФЕ. С процессом DK 2,33 +/- 0,02 при 10 ГГц/23 °C и коэффициентом рассеивания 0.0012 при одной частоте и температуреЭто обеспечивает эффективную передачу сигнала и минимальную потерю сигнала, гарантируя высокую производительность.



Детали конструкции ПКБ включают слой меди с обеих сторон, каждый с толщиной 35 мкм. Слой Rogers Core RT/duroid 5870 имеет толщину 0,787 мм (31 миллиметра),обеспечивает отличную стабильность размеров и целостность сигналаГотовая доска имеет толщину 0,9 мм, что обеспечивает компактную и надежную конструкцию.



Эта печатная пластина обладает исключительной универсальностью и простотой использования.Его устойчивость к растворителям и реагентам, используемым при офорте или покрытии краев и отверстий, обеспечивает долгосрочную долговечность и надежность.



Построенный, чтобы выдерживать суровые условия, наш ПКБ идеально подходит для условий с высокой влажностью. Он обладает изотропными свойствами, обеспечивающими равномерную электрическую производительность в широком диапазоне частот.Это делает его подходящим для широкого спектра применений., включая коммерческие авиационные широкополосные антенны, микрополосы и схемы с полосой, применение миллиметровых волн, радарные системы, системы наведения и цифровые радиоантенны точка-точка.



Чтобы поддерживать самые высокие стандарты качества, наши печатные платы проходят 100% электрический тест перед отгрузкой.С доступностью по всему мируВы можете быть уверены, что наши ПХБ доступны независимо от того, куда вас ведет ваш проект.



Для любых технических вопросов или запросов, пожалуйста, свяжитесь с Ivy по адресу sales10@bichengpcb.com. Наша команда стремится предоставить исключительную поддержку и опыт для обеспечения успеха вашего проекта.



Диэлектрическая постоянная,ε Процесс 2.33
2.33±0.02 спек.
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование 2.33 Z Никаких от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0005
0.0012
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε -115 Z ppm/°C -50°C до 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 2 x 107 Z Мом см C/96/35/90 ASTM D 257
Сопротивляемость поверхности 3 x 107 Z Мом. C/96/35/90 ASTM D 257
Специфическая температура 0.96(0.23) Никаких j/g/k
(кал/г/с)
Никаких Расчеты
Модуль тяги Испытание при 23°С Испытание при 100°C Никаких MPa ((kpsi) А. ASTM D 638
1300 ((189) 490(71) X
1280 ((185) 430 ((63) Y
Окончательный стресс 50(7.3) 34(4.8) X
42 ((6.1) 34(4.8) Y
Окончательное напряжение 9.8 8.7 X %
9.8 8.6 Y
Модуль сжатия 1210 ((176) 680(99) X MPa ((kpsi) А. ASTM D 695
1360 ((198) 860 ((125) Y
803 ((120) 520 ((76) Z
Окончательный стресс 30(4.4) 23(3.4) X
37 ((5.3) 25(3.7) Y
54(7.8) 37 ((5.3) Z
Окончательное напряжение 4 4.3 X %
3.3 3.3 Y
8.7 8.5 Z
Поглощение влаги 0.02 Никаких % 0.62" ((1.6мм) D48/50 ASTM D 570
Теплопроводность 0.22 Z В/м/к 80°C ASTM C 518
Коэффициент теплового расширения 22
28
173
X
Y
Z
ppm/°C 0-100°С IPC-TM-650 2.4.41
Td 500 Никаких °C TGA Никаких ASTM D 3850
Плотность 2.2 Никаких gm/cm3 Никаких ASTM D 792
Медная кожура 27.2(4.8) Никаких Пли ((Н/мм) 1 унция ((35 мм) фольги EDC
после сварного плавателя
IPC-TM-650 2.4.8
Возгораемость V-0 Никаких Никаких Никаких UL 94
Процесс без свинца совместим Да, да. Никаких Никаких Никаких Никаких


Исследование возможностей RT/duroid 5870: высвобождение потенциала высокочастотных приложений


Введение:
В мире высокочастотных приложений, выбор правильного материала PCB имеет решающее значение для обеспечения оптимальной электрической производительности и надежности.Одним из материалов, который выделяется своими исключительными свойствами, является RT/duroid 5870В этой статье мы углубимся в особенности и преимущества RT/duroid 5870, исследуя его электрические характеристики, механические свойства, возможности обработки,долговечность в суровых условиях, универсальные приложения, стандарты качества, глобальная доступность и техническая поддержка.Присоединяйтесь к нам в этом путешествии, пока мы раскрываем истинный потенциал RT/duroid 5870 и его влияние на высокочастотные конструкции.



Раскрытие электрической производительности:
Ключ к превосходным электрическим характеристикам заключается в диэлектрической постоянной и факторе рассеивания.33, обеспечивая эффективную передачу сигнала и минимальные потери сигнала.0012, он минимизирует потери энергии и повышает целостность сигнала, что делает его идеальным для высокочастотных приложений.



Прочный и надежный:
RT/duroid 5870 демонстрирует замечательную тепловую стабильность с тепловым коэффициентом -115 ppm/°C, обеспечивая постоянную производительность в широком диапазоне температур.включая модуль тяги и конечную напряженностьПри комнатной или высокой температуре RT/duroid 5870 обеспечивает неизменную надежность.



Бесшовная интеграция:
Обработка и формирование печатных плат необходимы для индивидуальных конструкций. RT/duroid 5870 предлагает отличную обрабатываемость, что позволяет легко резать, делиться и формировать.Его устоявшиеся свойства материала делают его универсальным выбором для различных применений, предоставляя дизайнерам свободу воплощать свои идеи в жизнь.

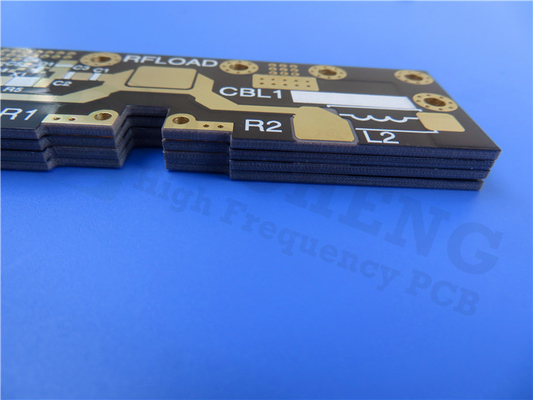

31mil RT Duroid 5870 Обнаженный медный двусторонний PCB 0



Прочность в суровой среде:
Работа в условиях высокой влажности или контакт с растворителями и реагентами могут представлять проблемы для ПХБ. Однако RT/duroid 5870 превосходит в таких условиях.Он устойчив к растворителям и реагентам, используемым при гравировке или покрытии краев и отверстийУровень поглощения влаги 0,02% и химическая устойчивость делают его идеальным выбором для требовательных условий.



Многофункциональность приложения:
RT/duroid 5870 имеет широкое применение в таких отраслях, как аэрокосмическая промышленность, телекоммуникации и радиолокационные системы.микрополосовые и полосовые схемы, миллиметровые волны, радиолокационные системы, системы наведения и цифровые радиоантенны точка-точка.Единообразные электрические свойства RT/duroid 5870 в широком диапазоне частот делают его идеальным решением для высокочастотных конструкций.



Обеспечение качества:
RT/duroid 5870 отвечает стандартам IPC-класса-2, обеспечивая постоянную и надежную производительность.Строгое электротехническое тестирование гарантирует, что каждый ПКБ соответствует самым высоким стандартам качества и производительностиС RT/duroid 5870 вы можете быть уверены, что ваши высокочастотные проекты находятся в надежных руках.



Глобальная доступность:
Независимо от того, куда ведет вас ваш проект, RT/duroid 5870 легко доступен во всем мире.Прощайте с географическими ограничениями и используйте глобальную доступность RT/duroid 5870 для ваших высокочастотных приложений.



Техническая поддержка и экспертиза:
Мы понимаем, что проектирование высокочастотных приложений может быть сложным, поэтому мы предлагаем специальную техническую поддержку, чтобы помочь вам на каждом шагу.Наша опытная команда экспертов готова ответить на ваши вопросы.С нашей технической поддержкой и опытом вы можете уверенно воплотить свои высокочастотные проекты в жизнь.



Будущие инновации:
Мир высокочастотных приложений постоянно развивается, как и RT/duroid 5870.Оставайтесь впереди кривой, изучая будущие инновации и потенциал RT/duroid 5870Откройте для себя, как этот материал PCB продолжает расширять границы высокочастотного дизайна и открывает новые сферы возможностей.



Заключение:
RT/duroid 5870 - это революционный материал для печатных плат, который открывает мир возможностей для высокочастотных приложений.возможности беспроблемной интеграции, долговечность в суровых условиях, универсальное применение, соблюдение стандартов качества, глобальная доступность и специализированная техническая поддержка делают его идеальным выбором для инженеров и конструкторов.RT/duroid 5870, вы можете раскрыть весь потенциал своих высокочастотных проектов и воплотить свои идеи в жизнь.



31mil RT Duroid 5870 Обнаженный медный двусторонний PCB 1
