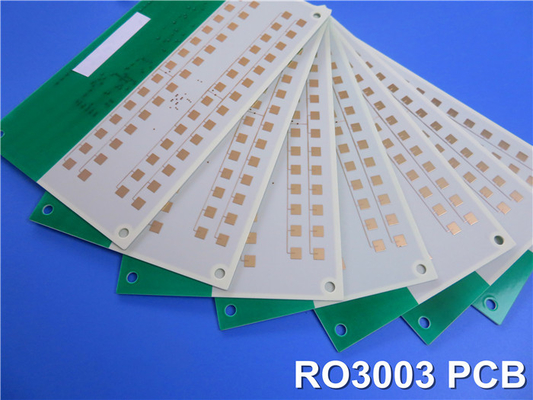

6 слоев RO3003 гибридный ПКБ с слепым проходом и погружением в золото

Мы рады представить вам наш недавно поставленный ПКБ, разработанный с точностью и надежностью для удовлетворения ваших требовательных электронных потребностей.Этот высококачественный ПКБ изготовлен с использованием керамических композитов Rogers RO3003 PTFE., обеспечивающие исключительные характеристики и долговечность, с диэлектрической постоянной 3,0 +/- 0,04 при 10 ГГц 23°С и коэффициентом рассеивания 0,001 при 10 ГГц 23°С,Этот ПКБ обеспечивает надежную передачу сигнала и минимальные потери..

Исключительные механические свойства ПКБ и низкий коэффициент теплового расширения (CTE) делают его идеальным выбором для различных применений.и 25 ppm/°C соответственно обеспечивают надежную конструкцию стриплайн и многослойной доскиЭто делает его подходящим для использования в многослойных пластинках и гибридных конструкциях с эпоксидным стеклом.

Шестислойный жесткий стек-ап PCB обеспечивает оптимальную производительность и эффективное направление сигнала.обеспечение стабильности и целостности сигналаОкончательная конструкция ПКБ приводит к толщине готовой доски 1,22 мм, с внутренними слоями массой 0,5 унции (0,7 миллиметра) и внешними слоями массой 1 унции (1,4 миллиметра) меди.Окончание поверхности достигается с помощью погружения позолота, обеспечивая отличную проводимость и коррозионную устойчивость.

С компактным размером 82,91 мм х 56,61 мм и толерантностью +/- 0,15 мм, эта печатная пластина предназначена для универсальности и легкой интеграции в ваши электронные системы.Он поддерживает минимальный след/пространство 5/5 миллиметров и минимальный размер отверстия 0.3 мм, что позволяет создавать сложные и точные схемы.

Соответствующий стандартам качества IPC-класса 2, этот ПХБ гарантирует высокое качество изготовления и тщательное изготовление.Он прошел 100% электрическое испытание для обеспечения его целостности и надежности.Верхний слой печатного листа предназначен для удовлетворения конкретных требований к импеданции, включая 6-миллиллиметровый трек для 50-оммного импеданса на одном конце и 7-миллиметровый / 6-миллиметровый трек / разрыв для 100-оммного дифференциального импеданса.

С 70 компонентами, 116 панелями и 234 проводами, эта печатная плата предлагает достаточно места для ваших потребностей в схемах.

Этот печатный лист находит применение в различных областях, таких как ленточные фильтры, антенны микрополоски, управляемые напряжением осцилляторы и любое применение, чувствительное к изменениям температуры.Его рабочий диапазон от -40°C до +85°C обеспечивает надежную работу в различных условиях.

Наши печатные платы доступны по всему миру, и для любых технических вопросов, пожалуйста, свяжитесь с Айви на sales10@bichengpcb.com.и легкость интеграции для ваших электронных проектов.

Открытие RO3003: важнейший материал для высокопроизводительных ПХБ

Введение:
В области высокочастотных электронных приложений, выбор правильного материала PCB имеет решающее значение для достижения оптимальной производительности и надежности.один материал выделяется как главный вариантБлагодаря своим исключительным характеристикам и универсальным свойствам, RO3003 стал основным материалом для инженеров и дизайнеров, которые ищут первоклассную производительность в своих конструкциях печатных плат.В этой статье, мы рассмотрим причины, по которым RO3003 доминирует и почему он должен быть вашим материалом выбора.

1Беспрецедентная диэлектрическая производительность:
RO3003 имеет диэлектрическую постоянную (ε) 3,0 ± 0,04 при 10 ГГц и 23 °C, что делает его идеальным выбором для высокочастотных приложений.Его отличная диэлектрическая постоянная стабильность обеспечивает постоянную передачу сигнала и минимальные потери, что обеспечивает надежную и эффективную работу цепи.

2Низкий фактор рассеивания:
С примечательно низким коэффициентом рассеивания (tanδ) 0,001 при 10 ГГц и 23 ° C, RO3003 минимизирует потери энергии и искажения в высокочастотных схемах.Эта особенность гарантирует, что ваши сигналы остаются первозданными и точными, обеспечивающий превосходную производительность в применениях до 40 ГГц.

3Температурная устойчивость:
RO3003 обладает исключительной размерной стабильностью, с низким тепловым коэффициентом ε и коэффициентом теплового расширения (CTE) 17 ppm/°C (ось X), 16 ppm/°C (ось Y) и 25 ppm/°C (ось Z).Эта стабильность гарантирует надежную производительность даже при экстремальных температурных условиях, что делает его подходящим для применения, чувствительного к изменениям температуры.

4Механическая жесткость:
Механические свойства RO3003 делают его отличным выбором для конструкций стриплинов и многослойных плат.при этом его высокий модуль прочности обеспечивает прочность и защиту от механического напряжения.

5Многогранные возможности проектирования:
Многофункциональность RO3003 позволяет использовать широкий спектр конструкционных возможностей.предлагает гибкость в создании сложных конфигураций схемКроме того, он легко интегрируется с гибридными конструкциями многослойных панелей эпоксидного стекла, что еще больше расширяет его потенциальное применение.

6- Исключительные электрические характеристики:
RO3003 отвечает строгим требованиям к электрической производительности, с верхним слоем, предназначенным для достижения конкретных требований к импеданции.С 6-миллиллиметровой трассой, обеспечивающей 50-оммовый импеданс на одном конце и 7-миллиметровой/6-миллиметровой трассой/разрывом, обеспечивающей 100-оммовый дифференциальный импеданс, RO3003 обеспечивает точную целостность сигнала и надежную высокочастотную работу.

7Надежность и обеспечение качества:
Произведенный в соответствии со стандартами качества IPC-класса-2, RO3003 проходит строгие испытания и меры контроля качества.и совместимость процессов без свинца, гарантируя надежное и совместимое решение для ваших потребностей в ПКБ.

8Широкий спектр применений:
RO3003 применяется во многих отраслях промышленности и проектах. Он особенно хорошо подходит для фильтров пропускания полосы, микрополосочных антенн, управляемых напряжением осцилляторов,и любое приложение, требующее превосходных характеристик, стабильность и устойчивость к температурным колебаниям.

9. Глобальная доступность:
Как широко признанный и востребованный материал, RO3003 легко доступен во всем мире.Вы можете получить доступ к этому важнейшему материалу для выполнения ваших требований к ПХБ.

Заключение:
RO3003 является важнейшим материалом для высокопроизводительных печатных плат, предлагая непревзойденные диэлектрические характеристики, низкий фактор рассеивания, температурную стабильность и универсальные возможности проектирования.Его исключительные электрические характеристики, надежность и глобальная доступность делают его предпочтительным выбором для инженеров и конструкторов в различных отраслях.Используйте мощь RO3003 и раскройте весь потенциал высокочастотных электронных приложений.
