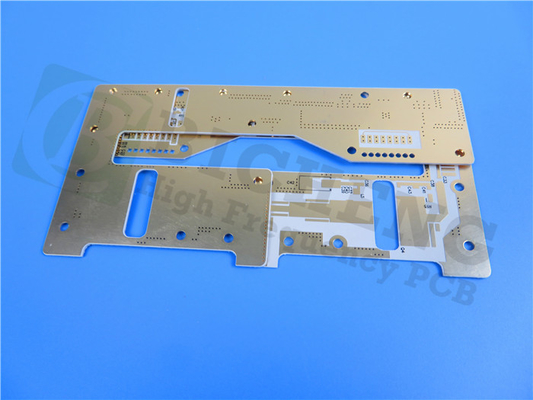

31мл RF-60A Двухсторонний 1 унция Погружение Золотой ПКБ с белым шелковым экраном

Мы рады представить наш недавно поставленный печатный диск. Он изготовлен из 31 миллиметра RF-60A материала для RF приложений. Давайте посмотрим на детали этого печатного листа.

RF-60A ПКБ-материал:


Изготовленный с точностью и инновациями, наш PCB RF-60A имеет органический керамический ламинат, усиленный стекловолокном, обеспечивающий несравненную надежность и долговечность.Диэлектрическая постоянная при 10 ГГц равна 6.15, а коэффициент рассеивания при 10 ГГц равен 0.0028При скорости поглощения влаги всего 0,02%, он остается очень стабильным даже в различных условиях окружающей среды.8 ppm/°C, и z CTE: 69 ppm/°C.

Основные преимущества:
Ощутите преимущества, которые наши PCB RF-60A приносят вашим проектам.Стабильная Dk (диэлектрическая постоянная) в широком диапазоне частот гарантирует постоянную целостность сигналаЕго размерно стабильная конструкция обеспечивает точную производительность и совместимость, в то время как низкое расширение оси Z минимизирует потерю сигнала и максимизирует эффективность.PCB RF-60A легко интегрируется в сложные приложенияКроме того, его исключительные межламинальные связи обеспечивают превосходную надежность и долговечность.

Подробности строительства:
Мы уделяем тщательное внимание каждой детали, чтобы предоставить лучший продукт.в то время как RF-60A ядро 31mil (0.787 мм) толщиной.

mпрессивная прочность и надежность:
Наш RF-60A ПХБ разработан, чтобы превзойти ваши ожидания. Размеры платы измеряют 157 мм х 109 мм (8PCS, 8 типов) с толерантностью +/- 0,15 мм. Минимальный след/пространство составляет 5/6 миллиметров,позволяет создавать сложные конструкции, и минимальный размер отверстия составляет 0,35 мм, что обеспечивает точные соединения.достижение баланса между производительностью и гибкостьюС готовым весом меди 1 унции (1,4 миллиметра) на внешних слоях обеспечивается оптимальная проводимость.Окончание поверхности - погруженное золотоПКБ RF-60A также имеет верхнюю маску сварки в зеленом цвете для повышенной защиты.Перед отправкой проводится 100% электрическое испытание для обеспечения качества и надежности.

Статистика ПКБ:
Наш RF-60A PCB предназначен для удовлетворения ваших разнообразных потребностей. Он может вместить 25 компонентов с общей сложностью 172 подложки, в том числе 125 сквозь отверстия подложки и 47 верхних SMT подложки.С 153 проходами и 6 сетями, наш PCB RF-60A обеспечивает широкий спектр возможностей связи.

Доступность по всему миру:
Независимо от того, где вы находитесь, наши PCB RF-60A легко доступны для обеспечения ваших инноваций.

Применение:
Многофункциональность нашего PCB RF-60A делает его идеальным для различных применений, включая усилители мощности, фильтры и соединители, пассивные компоненты и антенны.

Контактная информация:

Для любых технических вопросов или дополнительной информации, пожалуйста, свяжитесь с Ivy на sales10@bichengpcb.com. Наша специализированная команда готова помочь вам на каждом шагу.

Разблокировать связь с ПХБ RF-60A: всеобъемлющий обзор продукта

Введение
В области электронного дизайна ПКР RF-60A стал переломным, революционизируя подключение и обеспечивая исключительную производительность.В этой статье подробно рассказывается о технических характеристиках и характеристиках ПКБ RF-60A, демонстрируя свои возможности и подчеркивая его пригодность для различных применений.Мы исследуем, как PCB RF-60A устанавливает новый стандарт в мире печатных плат..

Исключительные диэлектрические свойства
PCB RF-60A обладает выдающимися диэлектрическими свойствами, которые обеспечивают целостность сигналов даже при высоких частотах.гарантирует постоянную производительность в широком диапазоне частотКроме того, его низкий коэффициент рассеивания (Df) 0,0038 на частоте 10 ГГц минимизирует потерю сигнала, что делает его идеальным для требовательных приложений, требующих точной и эффективной связи.его низкая скорость поглощения влаги 0.02% обеспечивает стабильность в различных условиях окружающей среды, защищая от проблем с влагой, которые могут повлиять на электронные компоненты.

Прочная механическая прочность
Проектированный для надежности и долговечности, PCB RF-60A обладает исключительной механической прочностью.Его изгибная прочность как в направлении машины (MD) и поперечного направления (CD) отвечает строгим стандартам, с значениями MD 18 300 psi (126,2 N/mm^2) и CD 14 600 psi (100,7 N/mm^2).Кроме того,, его высокая прочность на растяжение, с значениями MD 19 500 psi (134,4 N/mm^2) и CD 16 300 psi (112,4 N/mm^2), усиливает его прочность.000 Н/мм^2) и соотношение Пуассона 0.068 дополнительно способствуют его механической устойчивости, обеспечивая спокойствие при требовательных приложениях.

Надежность и стабильность
При использовании ПКБ RF-60A приоритетом являются надежность и стабильность. Он демонстрирует отличную размерную стабильность с минимальными изменениями размера даже после выпечки. Значения размерной стабильности равняются 0.68 миллилитров/дюйм (0Кроме того, он сохраняет свою структурную целостность при тепловых нагрузках, с прочностью кожуры 8 фунтов / дюйм (1.05 мм / м).4 Н/мм) на 1 унциюЭти свойства гарантируют, что PCB RF-60A остается стабильным и надежным во время работы, даже в сложных тепловых условиях.

Соблюдение экологических требований и безопасность
ПХБ RF-60A не только превосходит по производительности, но и соблюдает экологические стандарты.Соответствует требованиям ROHS (ограничение опасных веществ) и WEEE (отходы электрического и электронного оборудования)Кроме того, его степень воспламеняемости UL 94 V-0 подчеркивает его огнеупорные свойства, обеспечивая дополнительный уровень безопасности.ПКБ RF-60A проходит строгие испытания, включая испытания на выброс газов, где он демонстрирует минимальные проценты выброса газов, соответствующие требованиям ASTM E 595.

Заключение
ПКР RF-60A устанавливает новые стандарты подключения и производительности.и соответствие экологическим стандартам делают его идеальным выбором для различных электронных приложений, продвижение инноваций вперед.
