Выделить: | 2L RF PCB-карта,ПКБ высокой частоты с погружением серебра,Высокочастотные ПХБ 30 мл |
---|

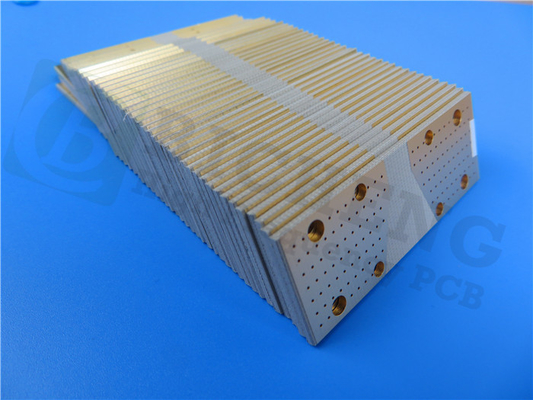

Представление RT/duroid 6035HTC PCB, передового решения, предназначенного для удовлетворения требований высокопроизводительных RF и микроволновых приложений.Изготовлены из передовых керамически наполненных композитных материалов PTFE, этот материал PCB предлагает исключительные характеристики и надежность.RT/duroid 6035HTC обеспечивает превосходную целостность сигнала и минимальные потери, даже в условиях высокой частоты.
RT/duroid 6035HTC PCB обладает несколькими характеристиками и преимуществами, которые делают его идеальным выбором для критических электронных конструкций.приводит к более низкой температуре работы для высокомощных приложенийС низким уровнем потери, этот ПКБ обеспечивает отличную высокочастотную производительность, обеспечивая оптимальную передачу сигнала.Термически устойчивая низкопрофильная и реверсивно обработанная медная фольга способствует снижению потерь вставки и исключительной тепловой устойчивости следов.
Одним из ключевых преимуществ RT/duroid 6035HTC PCB является его передовая система наполнения, которая улучшает пробиваемость и продлевает срок службы инструмента по сравнению с материалами, содержащими алюминий.Это означает повышение эффективности производства и экономичности ваших проектов..
2-слойная жесткая конструкция ПКБ имеет медные слои толщиной 35 мкм, скрещивающие Rogers Core RT/duroid 6035HTC с толщиной готовой доски 0,762 мм.9 мм и готовой меди массой 1 унции (1.4 миллиметров) на внешних слоях, этот ПХБ достигает идеального баланса между долговечностью и компактностью.
RT/duroid 6035HTC PCB разработан для соответствия стандартам IPC-класса-2, обеспечивающим его качество и надежность.обеспечение соблюдения высочайших стандартов производительности.
Благодаря широкой доступности по всему миру, RT/duroid 6035HTC PCB готов поддержать ваши проекты, где бы вы ни находились.что делает его совместимым с различными программными продуктами и производственными процессами.
Этот высокопроизводительный печатный лист имеет многочисленные применения в области радиочастотной и микроволновой электроники.соединители, фильтры, комбинаторы и разделители мощности.
Для любых технических вопросов или дополнительной информации, пожалуйста, свяжитесь с Ivy на sales10@bichengpcb.com.Наша экспертная команда готова помочь вам в раскрытии полного потенциала RT/duroid 6035HTC PCB для вашего следующего проекта.
NT1 дюроид 6035HTC Типичное значение | |||||
Недвижимость | NT1 резкий рост | Направление | Объекты | Состояние | Метод испытания |
Диэлектрическая постоянная,ε Процесс | 3.50±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 3.6 | Z | 8 ГГц - 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания | 0.0013 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | -66 | Z | ppm/°C | -50°C до 150°C | mod IPC-TM-650, 2.5.5.5 |
Сопротивляемость объема | 108 | MΩ.cm | А. | IPC-TM-650, 2.5.17.1 | |
Сопротивляемость поверхности | 108 | MΩ | А. | IPC-TM-650, 2.5.17.1 | |
Размерная стабильность | -0.11 -0.08 | CMD MD | мм/м (мл/дюйм) | 0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 | IPC-TM-650 2.4.39А |
Модуль тяги | 329 244 | MD CMD | Кпси | 40 часов @ 23°C/50RH | ASTM D638 |
Поглощение кислорода | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Коэффициент теплового расширения (-50 °C до 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
Теплопроводность | 1.44 | В/м/к | 80°C | ASTM C518 | |
Плотность | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
Прочность медной кожуры | 7.9 | ПЛИ | 20 сек. @ 288 °C | IPC-TM-650 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Совместимость с процессом без свинца | Да, да. |
Преимущества использования материала RT/duroid 6035HTC:
1Высокая теплопроводность: RT/duroid 6035HTC обеспечивает высокую теплопроводность, что позволяет эффективно рассеивать тепло.Эта особенность особенно полезна для высокопроизводительных приложений, поскольку она помогает снизить рабочую температуру и улучшить общую надежность ПКБ.
2. Тангенс низкой потери: с тангенсом низкой потери материал RT/duroid 6035HTC обеспечивает отличную высокочастотную производительность. Он минимизирует потери сигнала и обеспечивает оптимальную передачу сигнала,что делает его подходящим для радиочастотных и микроволновых приложений, требующих точной и надежной целостности сигнала.
3Теплоустойчивая медная фольга: материал включает в себя теплоустойчивую низкопрофильную и обратно обработанную медную фольгу. Это повышает тепловую устойчивость следов и уменьшает потери вставки.Он также обеспечивает надежность и долговечность ПКБ, даже в сложных условиях эксплуатации.
4. Продвинутая система наполнения: материал RT/duroid 6035HTC использует передовую систему наполнения, которая улучшает пробиваемость по сравнению с материалами, содержащими алюминий.Это приводит к повышению эффективности производства и увеличению срока службы инструмента, что делает его экономически эффективным выбором для производства ПХБ.
5Широкий диапазон температур: RT/duroid 6035HTC предназначен для работы в диапазоне температуры от -40°C до +85°C.Этот широкий температурный диапазон делает его подходящим для различных применений, где ожидаются колебания температуры.
Недостатки использования материала RT/duroid 6035HTC:
1Стоимость: Усовершенствованные свойства и производительность RT/duroid 6035HTC материала стоят дороже, чем стандартные материалы PCB.Увеличение затрат может быть соображением для проектов со строгими бюджетными ограничениями.
2. Ограниченная доступность: Хотя продукт доступен во всем мире, RT/duroid 6035HTC материал может быть не так легко доступен, как некоторые другие распространенные материалы PCB.Это может создать проблемы с точки зрения поставок и сроков выполнения, особенно для срочных или срочных проектов.
3Сложность изготовления: уникальные свойства RT/duroid 6035HTC материала могут потребовать специализированных производственных процессов и экспертизы.Производство и сборка ПХБ с помощью этого материала может быть более сложной по сравнению с обычными материалами, что может привести к увеличению производственных затрат.
4. Ограниченная гибкость конструкции: при использовании RT/duroid 6035HTC могут применяться определенные конструкционные ограничения.и размеры отверстийДизайнеры должны знать об этих ограничениях и планировать свои макеты соответственно.
Несмотря на эти потенциальные недостатки, преимущества использования материала RT/duroid 6035HTC, такие как высокая теплопроводность, низкая потеря тангенса и теплоустойчивая медная фольга,сделать его отличным выбором для высокопроизводительных RF и микроволновых приложений, где превосходные производительность и надежность являются критическими.
