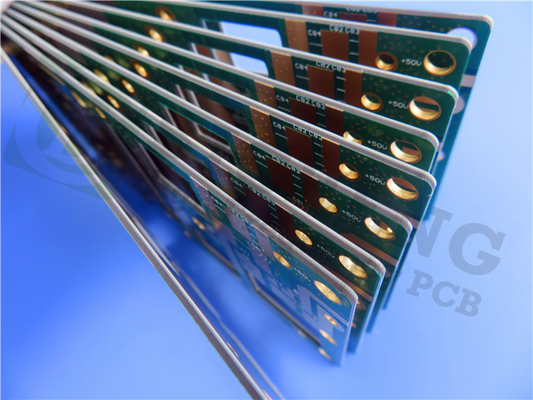

Высокий свет: | Никакой сварной маски,голый медный ПКБ |
---|
Представляем PCB TMM10, высокопроизводительное решение, предназначенное для удовлетворения требований радиочастотных и микроволновых приложений.и термостойкие полимерные композиты, этот материал PCB предлагает исключительную производительность, надежность и долговечность.и устойчивость к химическим веществам, что делает его идеальным выбором для широкого спектра применений.
PCB TMM10 имеет диэлектрическую постоянную процесса (Dk) 9,20 +/- 0,23 при 10 ГГц/23 °C, обеспечивая надежную передачу сигнала и отличную производительность в среде высокой частоты.С коэффициентом рассеивания 0.0022 на той же частоте, это минимизирует потерю сигнала и обеспечивает оптимальную целостность сигнала.
TMM10 Типичная стоимость | ||||||
Недвижимость | TMM10 | Направление | Объекты | Состояние | Метод испытания | |
Диэлектрическая постоянная,ε Процесс | 9.20±0.23 | Z | 10 ГГц | IPC-TM-650 2.5.5.5 | ||
Диэлектрическая постоянная,εПроектирование | 9.8 | - | - | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания (процесс) | 0.0022 | Z | - | 10 ГГц | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент диэлектрической постоянной | - 38 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
Сопротивление изоляции | >2000 | - | Боже мой! | C/96/60/95 (в частности) | ASTM D257 | |
Сопротивляемость объема | 2 x 108 | - | Мом. см. | - | ASTM D257 | |
Сопротивляемость поверхности | 4 x 107 | - | Мом. | - | ASTM D257 | |
Электрическая прочность ((диэлектрическая прочность) | 285 | Z | В/мл | - | Метод IPC-TM-650 2.5.6.2 | |
Тепловые свойства | ||||||
Температура разложения ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
Коэффициент теплового расширения - х | 21 | X | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Коэффициент теплового расширения - Y | 21 | Y | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Коэффициент теплового расширения - Z | 20 | Z | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Теплопроводность | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
Механические свойства | ||||||
Устойчивость кожуры меди после теплового напряжения | 50,0 (0,9) | X,Y | Пунт/дюйм (Н/мм) | после сварки 1 унция. | IPC-TM-650 Метод 2.4.8 | |
Прочность на изгиб (MD/CMD) | 13.62 | X,Y | Кпси | А. | ASTM D790 | |
Модуль изгиба (MD/CMD) | 1.79 | X,Y | Мпси | А. | ASTM D790 | |
Физические свойства | ||||||
Поглощение влаги (2X2) | 1.27 мм (0,050") | 0.09 | - | % | D/24/23 | ASTM D570 |
3.18 мм (0,125") | 0.2 | |||||
Специфическая гравитация | 2.77 | - | - | А. | ASTM D792 | |
Специфическая теплоемкость | 0.74 | - | Д/г/к | А. | Расчеты | |
Совместимость с процессом без свинца | Да, да. | - | - | - | - |
Одним из ключевых преимуществ PCB TMM10 является его коэффициент теплового расширения, который соответствует медным.Эта особенность снижает риск механического напряжения и повышает общую надежность ПКБ., особенно в применениях, где часто наблюдаются колебания температуры.
PCB TMM10 доступен в диапазоне толщины от 0,0015 до 0,500 дюйма, обеспечивая гибкость в конструкции и удовлетворяя различным ограничениям пространства.Механические свойства устойчивы к потаску и холодным потокам, обеспечивая целостность ПХБ с течением времени.
Устойчивость к химическим веществам является еще одной примечательной особенностью ПХБ TMM10. Это свойство снижает риск повреждения во время производственных процессов,обеспечение высокой производительности и надежности производства.
Материал не требует обработки натриевым нафтанатом перед электролинейным покрытием, что упрощает производственный процесс и сокращает общее время производства.
Благодаря своей термоустойчивой смолевой базе, PCB TMM10 обеспечивает надежное связывание проволоки, что делает его подходящим для применений, требующих этой техники связывания.
2-слойная жесткая конструкция печатных плат имеет медные слои толщиной 35 мкм, скрепляющие 0,635 мм (25 миллиметров) Rogers Core TMM10.Размеры доски 210 мм х 210 мм с толщиной готовой доски 0ПКБ соответствует стандартам IPC-класса-2, обеспечивая высокое качество и надежность.
PCB TMM10 совместим с графикой Gerber RS-274-X, что позволяет легко интегрировать его в различные программное обеспечение для проектирования и производственных процессов.
Этот высокопроизводительный ПКБ находит многочисленные применения в области радиочастотной и микроволновой электроники. Он особенно хорошо подходит для радиочастотных и микроволновых схем, усилителей мощности, комбинаторов, фильтров,соединители, системы спутниковой связи, антенны Глобальных систем позиционирования, антенны-паччи, диэлектрические поляризаторы и линзы и чип-тестеры.
Для любых технических вопросов или дополнительной информации, пожалуйста, свяжитесь с Ivy на sales10@bichengpcb.com.
раскрывая полный потенциал PCB TMM10 для вашего следующего проекта.
Открытие нового поколения: ТММ10 ПХБ переопределяет применение радиочастотных и микроволновых сигналов
Мир радиочастотных и микроволновых технологий стал свидетелем сдвига парадигмы с внедрением новаторского PCB TMM10.и термостойкие полимерные композиты, PCB TMM10 обеспечивает непревзойденную производительность, надежность и долговечность.Этот передовой материал для ПХБ преобразит индустрию..
Беспрецедентная производительность и надежность
Исследование передовых свойств ТММ10 ПХБ
PCB TMM10 может похвастаться впечатляющей диэлектрической постоянной (εProcess) 9,20 ± 0,23 при 10 ГГц, обеспечивая надежную передачу сигнала.определяется методом дифференциальной длины фазыКроме того, низкий коэффициент рассеивания (0,0022) минимизирует потерю сигнала и сохраняет целостность сигнала.
Надежность в экстремальных условиях: тепловая стабильность и низкий фактор диссипации
Коэффициент теплового расширения PCB TMM10, соответствующий медным, уменьшает механическое напряжение и обеспечивает его целостность даже в условиях колебаний температуры.С тепловым коэффициентом диэлектрической постоянной -38 ppm/°K от -55°C до 125°CКроме того, его исключительная теплопроводность 0,76 Вт/м/К при 80°С способствует эффективному рассеиванию тепла.
Бесшовная интеграция сделана простой: совместимость с Gerber RS-274-X
PCB TMM10 легко интегрируется в существующее программное обеспечение и производственные процессы благодаря совместимости с графикой Gerber RS-274-X.Эта функция упрощает переход от проектирования к производству, экономия времени и усилий.
Популярные приложения и будущие перспективы
Оптимизированная передача сигнала: роль ТММ10 ПХБ в усилителях мощности и фильтрах
PCB TMM10 является переломным моментом в усилителях мощности, фильтрах и сцеплениях, обеспечивающих оптимизированную передачу и усиление сигнала.Его исключительная производительность позволяет радиочастотной и микроволновой схеме обеспечивать превосходные результаты.
За пределами неба: влияние ТММ10 на спутниковые системы связи
PCB TMM10 играет ключевую роль в системах спутниковой связи, обеспечивая бесперебойную передачу данных и надежный прием сигнала.Его долговечность и тепловая устойчивость делают его идеальным выбором для космических применений.
Заключение
Формирование будущего: достижения и инновации в технологии ТММ10 ПКБ
ТММ10 PCB революционизирует RF и микроволновые приложения с его исключительными свойствами и непревзойденной производительностью.От надежной передачи сигнала до эффективного управления теплом и химической устойчивостиЕсли мы посмотрим в будущее, то непрерывные достижения и инновации PCB TMM10 обещают открыть новые границы в электронном дизайне и производстве.Примите будущее с помощью PCB TMM10 и раскройте полный потенциал ваших радиочастотных и микроволновых проектов.
