Rogers RO4725JXR Высокочастотная радиочастотная печатная плата Антенна DK 2.55

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-215.V1.0

материалы:

Углеводороды / Керамика / Стекло

Отсчет слоя:

Односторонняя печатная плата, Двусторонняя печатная плата, Многослойная печатная плата, Гибридная пе

Толщина PCB:

30.7mil ((0.780мм), 60.7mil (1.542мм)

Размер печатной платы:

≤400 мм х 500 мм

Медный вес:

1 унция (35 мкм), 2 унции (70 мкм)

Маска припоя:

Зеленый, черный, синий, красный, желтый, белый и т.д.

Окончание поверхности:

Погруженное золото, HASL, погруженное серебро, погруженное олово, голая медь, OSP, ENEPIG, чистое зо

Выделить:

Стеклянная ПКБ-карта RF

Высокочастотные печатные платы для антенн

RF печатная плата DK 2.55

Описание продукта

Ламинаты антенны Rogers RO4725JXR предлагают надежную и экономически эффективную замену традиционным ламинатам на основе ПТФЕ.

Системы смолы, используемые в диэлектрических материалах RO4725JXR, предлагают основные свойства, необходимые для оптимальной производительности антенны.Ламинаты антенны RO4725JXR полностью совместимы с обычными FR-4 и высокотемпературными безсвинцовыми процессами сваркиВ отличие от традиционных ламинатов на основе ПТФЕ, эти материалы не требуют специальной обработки для приготовления покрытых отверстиями.дизайнеры могут достичь экономически эффективных решений без ущерба для производительности.

RO4725JXR Типичные свойства

Недвижимость	RO4725JXR	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная, εr Процесс	20,55 ± 0.05	Z		10 ГГц/23°С	IPC-TM-650, 2.5.5.5
Диэлектрическая постоянная, р конструкция	2.64	Z		1.7 ГГц - 5 В ГГц	Метод дифференциальной длины фазы
Фактор рассеивания	0.0026	Z		10 ГГц/23°С	IPC-TM-650, 2.5.5.5
Фактор рассеивания	0.0022	Z		2.5 ГГц	IPC-TM-650, 2.5.5.5
Тепловой коэффициент εr	+34	Z	ppm/°C	-50°C до 150°C	IPC-TM-650, 2.5.5.5
Сопротивляемость объема (0,030")	2.16 х 10^{^8}		MΩ•cm	КОНД А	IPC-TM-650, 2.5.17.1
Сопротивляемость поверхности (0,030")	4.8 х 10^{^7}		MΩ	КОНД А	IPC-TM-650, 2.5.17.1
PIM	-166		dBc	50 Омм 0.060	43 дБм 1900 МГц
Электрическая прочность (0,030 ‰)	630	Z	В/мл		IPC-TM-650, 2.5.6.2
Сила изгиба MD	121 (17.5)		MPa (kpsi)	NT1 религия	ASTM D790
CMD	92 (13.3)		MPa (kpsi)	NT1 религия	ASTM D790
Размерная стабильность	<0.4	X,Y	мм/м	после вырезки +E2/150°C	IPC-TM-650, 2.4.39А
Коэффициент тепловой Расширение	13.9	X	ppm/°C	-55 до 288°C	IPC-TM-650, 2.1.24
	19.0	Y
	25.6	Z
Теплопроводность	0.38	Z	W/mK°	50°C	ASTM D5470
Поглощение влаги	0.24%		%	48/50	IPC-TM-650 2.6.2.1 ASTM D570
Tg	>280		°C		IPC-TM-650 2.4.24
Td	439		°C		ASTM D3850
Плотность	1.27		gm/cm³		ASTM D792
Прочность кожуры меди	8.5		ПЛИ	1 унция LoPro EDC	IPC-TM-650 2.4.8
Возгораемость	Никаких				UL94
Совместимость с процессом без свинца	Да, да.

Особенности:

1Диэлектрическая постоянная 2,55 +/- 0.05

2Низкий коэффициент теплового расширения по оси Z при 25,6 ppm/°C

3Низкий TCDk (тепловой коэффициент диэлектрической постоянной) +34 ppm/°C

4Факторы рассеивания варьируются от 0,0022 до.0026

5. высокая температура перехода стекла (Tg) более 280°C

Преимущества:

1Низкая потеря вставки, обеспечивающая минимальную потерю сигнала во время передачи

2. Dk (диэлектрическая постоянная) соответствует стандартным предложениям антенн на основе PTFE, что облегчает бесшовную интеграцию с существующими конструкциями

3Уменьшенная пассивная интермодуляция (PIM), что приводит к улучшению качества сигнала и меньшему количеству помех

4. Последовательная производительность цепи, обеспечивающая надежные и предсказуемые результаты.

Наши PCB-мощности ((RO4725JXR)

Материал для ПХБ:	Углеводороды / Керамика / Стекло
Наименование:	RO4725JXR
Диэлектрическая постоянная:	2.55
Количество слоев:	Односторонний ПКБ, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Диэлектрическая толщина:	30.7mil ((0.780мм), 60.7mil (1.542мм)
Вес меди:	1 унция (35 мкм), 2 унции (70 мкм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, красный, желтый, белый и т.д.
Окончание поверхности:	Погруженное золото, HASL, погруженное серебро, погруженное олово, голая медь, OSP, ENEPIG, чистое золото и т.д.

Типичные применения

Антенны базовых станций сотовой связи

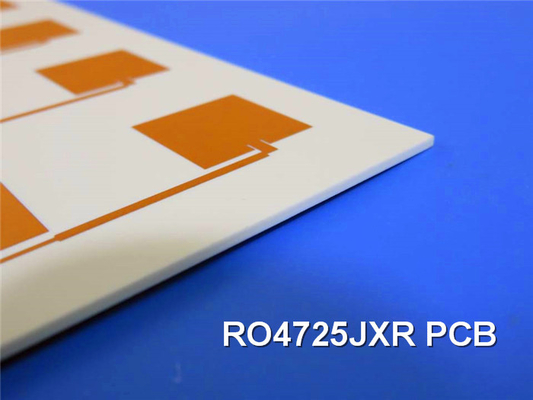

Rogers RO4725JXR Высокочастотная радиочастотная печатная плата Антенна DK 2.55 0
