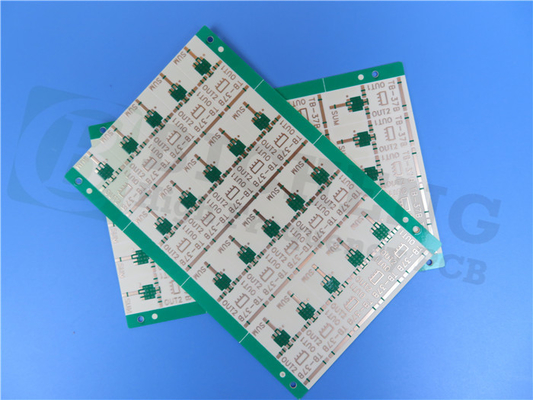

RO4725JXR Антенна ПКБ построена на субстратах с двойным слоем меди и погружения золота

RO4725JXR Антенна ПКБ построена на субстратах с двойным слоем меди и погружения золота

МОК: 1 шт.
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-216.V1.0
Материал:
Углеводороды / Керамика / Стекло
Количество слоев:
2 слоя
Толщина ПКБ:
0.9 мм
Размер печатной платы:
146.15 мм х 60.8 мм = 20PCS, +/- 0.15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Маска для сварки:
Зеленый
Поверхностная отделка:
Золото погружения
Выделить:

Антенна RF PCB-карта

,

Двухслойная медная антенна ПКБ-карта

,

Погруженные золотые антенны ПКБ

Описание продукта

Краткое введение

Этот двухслойный жесткий ПКБ имеет стек-ап с медным слоем_1 размером 35 мкм, Rogers RO4725JXR Core размером 30,7 миллиметра (0,780 мм) и медным слоем_2 размером 35 мкм. Он имеет толщину готовой доски 0.9 мм и готовый Cu вес 1 унции (1Детали конструкции включают размеры доски 146,15 мм х 60,8 мм, минимальный пробел / пространство 5/6 миллиметров и минимальный размер отверстия 0,5 мм.Он не имеет слепых сквозов и имеет толщину покрытия сквоза 20 мкм.



ПХБ использует золото погружения в качестве поверхности, с зеленой верхней сварной маской и без нижней сварной маски.для обеспечения качества выполняется 100% электрическое испытаниеПриставленные художественные работы представлены в виде файлов Gerber RS-274-X, а ПКБ соответствует стандарту качества IPC-Class-2.



В общей сложности из 54 компонентов и 67 подложки, этот PCB имеет 67 верхних SMT подложки, без нижних SMT подложки, 249 vias, и 3 сетки.Он обычно используется в таких приложениях, как антенны сотовых базовых станций и усилители мощности.



Параметры Ценности
Тип ПХБ Двухслойные жесткие ПХБ
Медь_слой_1 35 мкм
Rogers RO4725JXR ядро 300,7 миллиметра (0,780 мм)
Медь_слой_2 35 мкм
Размеры доски 146.15 мм х 60.8 мм = 20PCS, +/- 0.15 мм
Минимальное количество следов/пространства 5/6 мл
Минимальный размер отверстия 0.5 мм
Слепые проемы Нет, нет.
Толщина готовой доски 0.9 мм
Конечная масса Cu 1 унция (1,4 миллилитра) внешних слоев
через толщину покрытия 20 мкм
Поверхностная отделка Золото погружения
Высокий шелковой экран Нет, нет.
Нижняя шелковая экрана Нет, нет.
Верхняя маска Зеленый
Нижняя сварная маска Нет, нет.
Электрическое испытание 100% до перевозки
Компоненты 54
Общее количество подушек 67
Проходные подушки 0
Верхние SMT Pads 67
Нижняя SMT подкладка 0
Виа 249
Сети 3
Вид поставляемого произведения искусства Гербер RS-274-X
Стандарт качества IPC-класс-2
Доступность По всему миру
Типичные применения Антенны и усилители мощности сотовых базовых станций



Особенности/преимущества:

RO4725JXR RF PCB предлагают ряд преимуществ благодаря своим уникальным свойствам:



Уменьшенный PIM:Эти ПХБ демонстрируют уменьшенную пассивную интермодуляцию, что приводит к улучшению качества сигнала и уменьшению помех.



Низкая потеря вставки:Благодаря диэлектрику с низкими потерями и фольге с низким профилем, эти ПХБ минимизируют потерю сигнала во время передачи.



RO4725JXR Dk 2.55:Диэлектрическая постоянная 2,55 обеспечивает постоянные электрические характеристики и совместимость со стандартными материалами на основе ПТФЕ.



ПХБ также имеют уникальное наполнитель и закрытые микросферы, обеспечивающие дополнительные преимущества:



Низкая плотность:С плотностью всего 1,27 гм/см3, эти ПХБ примерно на 30% легче ПТФЕ/стеклянных пластин, что обеспечивает экономию веса при применении.



Низкий коэффициент теплового расширения (CTE) по оси Z 25,6 ppm/°C: Это свойство обеспечивает стабильность измерений и надежную производительность при изменении температуры.



Другие примечательные особенности включают:

Высокая Tg (> 280°C):Высокая температура перехода стекла обеспечивает гибкость конструкции и совместимость с автоматизированными процессами сборки.



Низкий TCDk (+34 ppm/°C):Низкий тепловой коэффициент диэлектрической постоянной обеспечивает постоянную производительность цепи, минимизируя колебания из-за изменений температуры.



Специально разработанная термоустойчивая смоловая система/наполнитель:Данная формула обеспечивает простоту изготовления и совместимость с процессами с покрытым отверстием (PTH).



Кроме того, ламинат RO4725JXR является экологически чистым:



Совместимость процессов без свинца:Эти ПХБ подходят для безсвинцовых процессов сварки.



Соответствует требованиям RoHS:Они отвечают требованиям Директивы по ограничению опасных веществ (RoHS).



Типичные приложения для ПХБ RO4725JXR включают антенны сотовой базовой станции и т. д.



RO4725JXR Антенна ПКБ построена на субстратах с двойным слоем меди и погружения золота 0



Типы и марки подложки Стандартный FR-4, высокомолекулярный FR-4, высокочастотные материалы, полиамид/ПЭТ гибкие материалы
Шэньцзы, ITEQ, Изола, Тайвань Юнион, Роджерс Корп. Таконик,
Типы досок Строгие печатные платы, гибкие схемы, жестко-гибкие печатные платы, гибридные печатные платы, HDI печатные платы
Модель CCL Высокая Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A Высокая CTI FR-4: S1600L, ST115
Корпорация Роджерс:RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917
Таконический:В случае, если данный элемент не соответствует требованиям, указанным в пункте 1 настоящей статьи, он должен быть изготовлен в соответствии с требованиями, установленными в пункте 1 настоящей статьи.
Композиты из ПТФЕ F4B:(DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2)
Максимальный размер доставки 1200 мм х 572 мм
Минимальная толщина готовой доски L≤2L: 0,15 мм; 4L: 0,4 мм
Максимальная толщина готовой доски 100,0 мм
Слепые зарытые ямы (не пересекающие) 0.1 мм
Максимальное соотношение формы отверстия 15:01
Минимальный диаметр механического сверла 0.1 мм
Толерантность через отверстие +/- 0,0762 мм
Толерантность отверстий для прессового устройства +/- 0,05 мм
Толерантность неплавированных медных отверстий +/- 0,05 мм
Максимальное количество слоев 32
Внутренний и внешний слои Максимальная толщина меди 12 унций
Минимальная допустимость сверла +/- 2 миллилитра
Минимальная толерантность от слоя к слою +/- 3 миллилитра
Минимальная ширина линии/пространство 3 миллилитра/3 миллилитра
Минимальный диаметр BGA 8 миллилитров
Толерантность импеданса < 50Ω ± 5Ω; ≥50Ω±10%
Процессы обработки поверхности HASL с свинцом/без свинца, погрузочное золото, погрузочное серебро, погрузочное олово, OSP, ENIG, ENEPIG, углеродный чернила, очищаемая маска, золотой палец и т. д.
