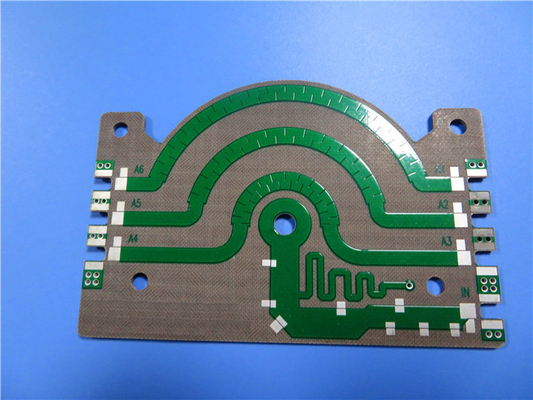

Сегодня мы поговорим о ПХБ TLY-5Z, типа высокочастотных ПХБ, которые изготавливаются на легких подложках.
Ламинаты TLY-5Z представляют собой современные композиты, изготовленные из стеклянного ПТФЕ, усиленного тканевым стекловолокном.такие как аэрокосмическая промышленность.
Структура, заполненная стеклом, обеспечивает стабильность измерений, которую нельзя достичь с помощью неармированных ПТФЕ. Это также приводит к композиту с низким расширением оси Z,не достижимый с помощью композитов, богатых ПТФЕ.
Теперь давайте более подробно рассмотрим типичные свойства ламината TLY-5Z.
TLY-5Z имеет низкую диэлектрическую постоянную 2,2 и низкий фактор рассеивания 0,0015 при 10 ГГц. Он также имеет хорошее объемное сопротивление 10^9 Мохм / см и поверхностное сопротивление 10^8 Мохм.
С точки зрения электрической производительности TLY-5Z может похвастаться высоким диэлектрическим разрывом напряжения 45 кВ и диэлектрической прочностью 770 В/мл.
По сравнению с обычными материалами с диэлектрической постоянной 2,2 TLY-5Z имеет более низкий температурный коэффициент диэлектрической постоянной (TCDk) -72 ppm/°C, в диапазоне от -55 до 150°C.его теплопроводность относительно низкая при 0.2 W/m/K.
С другой стороны, TLY-5Z обладает отличными механическими свойствами./ дюйм для 1 унции меди и прочности на растяжение более 9000 psi как в направлении машины (MD) и поперечного направления (CD)Модуль тяги превышает 16000 psi в обоих направлениях и может удлинять расширение на 6% и 6,9%.
Недвижимость | Условия | Стоимость | Единица | Метод испытания |
Электрические свойства | ||||
Диэлектрическая постоянная | @ 10 ГГц | 2.20+/- 0.04 | IPC-650 2.5.5.5.1 Мод. | |
Фактор рассеивания | @ 10 ГГц | 0.0015 | IPC-650 2.5.5.5.1 Мод. | |
Сопротивляемость объема | 10^9 | Мом/см | IPC-650 2.5.17.1 | |
Сопротивляемость поверхности | 10^8 | Мохмс | IPC-650 2.5.17.1 | |
Диэлектрическое разрывное напряжение | 45 | kV | IPC-650 2.5.6 | |
Диэлектрическая прочность | 770 | В/мл | IPC-650 2.5.6.2 | |
Тепловые свойства | ||||
Tc(D) K | (-55 ~ 150°C) | - 72 года. | ppm/°C | IPC-650 2.5.5.6 Мод. |
Теплопроводность | 0.2 | W/M*K | IPC-650 2.4.50 | |
CTE (25 - 260°C) | X | 30 | ppm/oC | IPC-650 2.4.41 |
Y | 40 | ppm/oC | IPC-650 2.4.41 | |
Z | 130 | ppm/oC | IPC-650 2.4.41 | |
Механические свойства | ||||
Прочность очистки | 1 унция меди | 7 | В фунтах/дюймах | IPC-650 2.4.8 |
Прочность на растяжение | МД | 9137 | Пси | IPC-650 2.4.18.3 |
Диск | 9572 | Пси | IPC-650 2.4.18.3 | |
Модуль тяги | МД | 182,748 | Пси | IPC-650 2.4.18.3 |
Диск | 165,344 | Пси | IPC-650 2.4.18.3 | |
Механические свойства | ||||
Удлинение | МД | 6 | % | IPC-650 2.4.18.3 |
Диск | 6.9 | % | IPC-650 2.4.18.3 | |
Упругость | МД | 10,300 | Пси | ASTM D790 |
Диск | 11,600 | Пси | ASTM D790 | |
Модуль гибкости | МД | 377,100 | Пси | ASTM D790 |
Диск | 432,213 | Пси | ASTM D790 | |
Размерная стабильность | МД | -Нет.05-0.05 | % (10 миллилитров, 30 миллилитров) | IPC-650 2.4.39 (выпеченный) |
Диск | -Нет.17-0.11 | % (10 миллилитров, 30 миллилитров) | IPC-650 2.4.39 (выпеченный) | |
Размерная стабильность | МД | -Нет.07-0.07 | % (10 миллилитров, 30 миллилитров) | IPC-650 2.4.39 (стресс) |
Диск | -Нет.22-0.14 | % (10 миллилитров, 30 миллилитров) | IPC-650 2.4.39 (стресс) | |
Плотность | Специфическая гравитация | 1.92 | г/см3 | IPC-650 2.3.5 |
Химические/физические свойства | ||||
Специфическая температура | 0.95 | J/g°C | IPC-650 2.4.50 | |
Поглощение влаги | 0.03 | % | IPC-650 2.6.2.1 | |
Твердость | Дюрометр | 68 | - | АСТМ D2240 |
Уровень воспламеняемости UL-94 | V-0 | UL-94 |
С точки зрения изгибательной прочности, TLY-5Z хорошо работает с 10300 psi и 11600 psi в направлениях MD и CD соответственно.он имеет высокий модуль изгиба более 300 тысяч и 400 тысяч в направлениях MD и CD соответственно.
TLY-5Z демонстрирует хорошую размерную стабильность, с отрицательным номинальным значением примерно -0,05% в направлении MD. После теплового напряжения он показывает немного более отрицательное расширение,с значением -00,07% для различных толщин.
TLY-5Z - ламинат с плотностью 1,92 г/см3 с удельным тепловым значением 0,95 J/g/°C и низкой скоростью поглощения влаги 0,03%.Он также имеет твердость дюрометра 68 и совместим с UL 94V-0..
В Bicheng PCB мы предлагаем ПКБ TLY-5Z в различных конфигурациях, включая платы с двойным слоем, многослойные платы и гибридные конструкции.30 миллиграмм, и 60 миллиметров, и мы также можем настроить толщину с увеличением в 10 миллиметров (0,250 мм).
Мы предлагаем готовую медь на железнодорожных линиях с вариантами 1 унции и 2 унции.изделие, предназначенное для использования в производстве изделий из металлов или изделий из металлов.
ПКБ-материал: | Стеклянные композиты из ПТФЕ с укреплением из стекловолокна. |
Наименование: | TLY-5Z |
Диэлектрическая постоянная: | 2.20 +/- 0,04 (10 ГГц) |
Фактор рассеивания | 00,0015 (10 ГГц) |
Количество слоев: | Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
Толщина ламината: | 10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Золото погружения, уровень сварки на горячем воздухе (HASL), серебро погружения, олово погружения, OSP, чистое покрытие золотом, ENEPIG, голая медь и т.д. |
Различные цвета сварки маски, такие как зеленый, черный, синий, желтый и красный доступны, и мы предлагаем варианты покрытия поверхности подушки, включая погружение золото, HASL, погружение серебро, погружение олово, OSP,чистое золото, ENEPIG, и голая медь.
Планшеты TLY-5Z обычно используются в аэрокосмических компонентах, антеннах малого веса для самолетов и пассивных компонентах RF.
В заключение, TLY-5Z является не только высокопроизводительным вариантом, но и привлекательным с точки зрения затрат.Он предлагает более экономически эффективную альтернативу традиционным ламинатам с богатым ПТФЕ. TLY-5Z подходит для коммерческих микроволновых приложений большого объема, где богатые PTFE субстраты могут быть слишком дорогими.
