Сегодня я хочу поговорить о замечательном керамическом композите из ПТФЭ, который обеспечивает исключительную стабильность как в электрическом, так и в механическом аспектах.
Ламинаты высокочастотных цепей RO3010 от Rogers специально разработаны для коммерческих микроволновых и радиочастотных приложений.которые обеспечивают выдающиеся электрические свойства и постоянные механические свойстваЭто позволяет нашим дизайнерам создавать многослойные конструкции платы с использованием различных диэлектрических постоянных материалов для каждого слоя, не сталкиваясь с какими-либо проблемами, связанными с искривлением или надежностью.
RO3010 Типичные свойства
Диэлектрическая постоянная материала RO3010 обычно равна 10.2, с допуском ± 0.15.
Он также имеет коэффициент рассеивания 0.0022, что делает его отличным выбором для высокочастотных схем, которые требуют минимальной потери сигнала.
Тем не менее, тепловой коэффициент диэлектрической постоянной в направлении Z составляет -395 ppm/°C при 10 ГГц, в диапазоне от -50°C до 150°C.Это значение относительно высокое и может быть не подходит для температурно чувствительных рабочих сред..
Примечательна размерная устойчивость RO3010, в направлении X и Y она испытывает минимальные изменения размеров, измеряя только 0,35 и 0,31 мм/м соответственно.Это гарантирует, что материал остается стабильным и не деформируется во время производственного процесса., гарантируя, что конечный продукт соответствует требуемым спецификациям.
Впечатляюще, что как объемное сопротивление, так и поверхностное сопротивление RO3010 оцениваются в 105 МΩ.cm и 105 МΩ соответственно.Эти значения сопротивления эффективно контролируют поток электричества в цепи и обеспечивают эффективную передачу сигнала.
Недвижимость | RO3010 | Направление | Объекты | Состояние | Метод испытания |
Диэлектрическая постоянная,ε Процесс | 10.2±0.3 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 11.2 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,tanδ | 0.0022 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | - 395 | Z | ppm/°C | 10 ГГц -50°C до 150°C | IPC-TM-650 2.5.5.5 |
Размерная стабильность | 0.35 0.31 |
X Y |
мм/м | КОНД А | IPC-TM-650 2.2.4 |
Сопротивляемость объема | 105 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
Сопротивляемость поверхности | 105 | MΩ | КОНД А | IPC 2.5.17.1 | |
Модуль тяги | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
Поглощение влаги | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Специфическая температура | 0.8 | j/g/k | Расчеты | ||
Теплопроводность | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
Коэффициент теплового расширения (-55-288°С) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Плотность | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
Прочность медной кожуры | 9.4 | Иб/ин. | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Процесс без свинца совместим | Да, да. |
RO3010 имеет модуль растяжения более 1900 МПа в направлении X и Y.
С скоростью поглощения влаги 0,05%, он демонстрирует высокую устойчивость к проникновению воды.
Кроме того, удельная теплоемкость RO3010 рассчитана на 0,8 J/g/K, что указывает на его способность поглощать тепловую энергию.
Кроме того, согласно методу ASTM D 5470 при температуре 50 °C теплопроводность RO3010 измеряется в 0,95 W/m/K, что говорит о хорошей теплопроводности.
Что касается коэффициента теплового расширения (CTE), то характеристики материала, определяемые с использованием IPC-TM-650 2.4.4.1. метод испытания при 23°C и 50% относительной влажности дает значения 13, 11 и 16 ppm/°C в направлениях X, Y и Z соответственно в температурном диапазоне от -55 до 288°C.Этот результат довольно благоприятный.Следовательно, печатные пластинки с использованием RO3010 демонстрируют отличную размерную стабильность и надежность в окрашенных отверстиях.
RO3010 выдерживает температуру разложения до 500°C.
Кроме того, он был протестирован и подтвержден плотностью 2,8 гм/см3 при 23°С.
Прочность коры меди RO3010 после сварки на плаву, измеренная с помощью 1 унции ED меди и IPC-TM 2.4.8, составляет 9,4 фунта/дюйм.
Он классифицируется как легковоспламеняющийся V-0 в соответствии со стандартом UL 94 и также совместим с бессвинцовыми процессами.

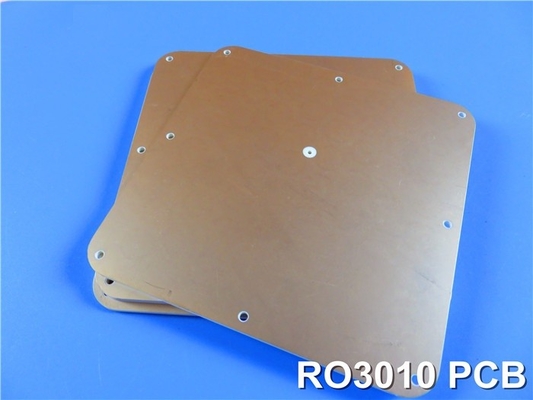

Пропускная способность ПКБ (RO3010)
Для ПХБ RO3010 мы предлагаем варианты для двойного слоя, многослоя и гибридных конструкций.
Доступные массы меди включают 1 унцию (35 мкм) и 2 унции (70 мкм).
Толщина печатных плат может быть настроена, с выбором от 5 миллилитров (0,127 мм) до 50 миллилитров (1,27 мм).
Максимальный размер ПКБ RO3010 составляет 400 мм х 500 мм, что позволяет создавать одну или несколько пластин внутри панели.
Мы также предлагаем сварные маски в различных цветах, таких как зеленый, черный, синий, желтый, красный, белый и другие.
Кроме того, мы предлагаем различные варианты обработки поверхности, включая погружение золота, HASL, погружение серебра, погружение олово, голая медь и OSP, чтобы удовлетворить различные требования.
ПКБ-материал: | ПТФЭ-композит, заполненный керамикой |
Наименование: | RO3010 |
Диэлектрическая постоянная: | 10. 2 ± 0,3 (процесс Dk) 11,2 (проектирование Dk) |
Количество слоев: | Двухслойный, многослойный, гибридный дизайн |
Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
Толщина ПКЖ: | 5миллиметров (0,127 мм), 10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный, белый и т.д. |
Окончание поверхности: | Погруженное золото, HASL, погруженное серебро, погруженное олово, голая медь, OSP, ENEPIG и т.д. |
RO3010 PCB подходят для применения в автомобильных радарах, антеннах GPS, антеннах для беспроводной связи и спутниковых системах прямой трансляции.
Заключение
Производственный процесс высокочастотных ПКБ RO3010 аналогичен стандартным ПТФЕ ПКБ.и медно-эксанты, обычно используемые для обработки эпоксидных стеклянных материалов, также применимы к RO3010Таким образом, он подходит для объемных производственных процессов, что дает конкурентное преимущество на рынке.
