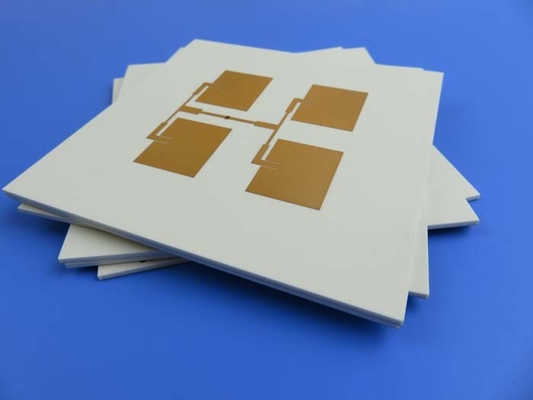

60mil AD255C RF PCB Композиты на основе PTFE с погружением в золото

Сегодня мы поговорим о ламинированной антенне Роджерса AD255C и печатных платах, созданных с использованием этого материала.

Ламинат AD255C, покрытый медью, сочетает в себе систему фторполимерной смолы с выбранными керамическими материалами и арматурами из стекловолокна, обеспечивая исключительные тепловые свойства.более низкое тепловое расширение, и более низкая пассивная интермодуляция (PIM).что делает их идеальными для различных микроволновых и радиочастотных приложений в телекоммуникационной инфраструктуре.

Включение микродисперсированной керамики улучшает тепловую стабильность AD255C, уменьшая его значения CTE и повышая стабильность фаз при различных температурах.

Теперь давайте окунемся в таблицу данных, чтобы исследовать свойства AD255C.

AD255C Типичные свойства

Одной из самых впечатляющих особенностей AD255C является его рейтинг PIM -159/-163 дБc.Типичные значения PIM составляют -159 дБс при толщине 30 миллилитров и -163 дБс при толщине 60 миллилитров.Эти значения были получены в результате обширных испытаний PIM в Rogers, проведенных на частоте 1900 МГц с использованием метода сжатого тона, отражаемого на 50Ω микрополосе испытательного аппарата.

AD255C имеет диэлектрическую постоянную 2,55 (процесс) и 2,60 (конструкция), что позволяет отлично передавать сигнал на высоких частотах.

Материал также может похвастаться чрезвычайно низким коэффициентом рассеивания 0,0013 и высокой электрической прочностью 911 В/мл, что способствует его выдающейся электрической производительности.

AD255C имеет тепловой коэффициент диэлектрической константы -110 ppm/oC при частоте 10 ГГц в диапазоне температур от 0 до 100 °C, испытанный согласно IPC TM-650.Этот отрицательный коэффициент указывает, что диэлектрическая постоянная уменьшается с увеличением температуры.

Сопротивление объема и поверхностное сопротивление при C-96/35/90 составляют 7,4 x 10^8 Мохм-см и 3,6 x 10^7 Мохм, соответственно, согласно IPC TM-650 2.5.17.1.

Диэлектрический сбой как в направлении X, так и в направлении Y превышает 40 кВ, измеренный D-48/50, IPC TM-650 2.5.6.

С точки зрения тепловой производительности AD255C имеет температуру разложения более 500 ̊C и теплопроводность 0,35 W/mK в направлении z.

Материал также имеет низкий коэффициент теплового расширения 34 ppm/ ̊C (в направлении x), 26 ppm/ ̊C (в направлении y) и 196 ppm/ ̊C (в направлении z) в диапазоне температур от -55 ̊C до 288 ̊C.

AD255C имеет время деламинирования более 60 минут при 288 ̊C, что делает его идеальным материалом для применения при высоких температурах.

Что касается механических свойств, AD255C демонстрирует прочность кожуры меди 2,4 Н/мм после теплового напряжения, что позволяет ему выдерживать сложные условия.

Материал также имеет отличную прочность на изгиб 8,8/6,4 МПа в направлении машины и поперечном направлении.

Прочность на тягу в направлении машины составляет 8,1 МПа, в то время как в направлении перекрестной машины она составляет 6,6 МПа при 23 °C и 50% относительной влажности, согласно стандарту ASTM D3039/D3039-14.

Модуль гибкости в направлении машины составляет 930 МПа, а в направлении перекрестной машины - 818 МПа при температуре 25 °C, согласно Испытательному методу 2 IPC-TM-650.4.4.

Размерная стабильность составляет 0,03 и 0,07 миллиметров/дюйм в поперечном направлении и поперечном направлении машины, соответственно, после гравирования и выпечки.

Кроме того, AD255C имеет степень воспламеняемости V-0, низкую скорость поглощения влаги 0,03%, плотность 2,28 г/см3 и удельную теплоемкость 0,813 J/g°K.

Пропускная способность ПКБ (AD255C)

Мы предлагаем разнообразный спектр производственных возможностей ПКБ для удовлетворения различных спецификаций проектов.

Эти варианты включают вариации количества слоев, такие как двусторонние печатные платы, многослойные печатные платы и гибридные платы.

Варианты массы меди могут составлять 1 унцию (35 мкм) и 2 унции (70 мкм), а варианты диэлектрической толщины включают 20 миллилитров (0,508 мм), 30 миллилитров (0,762 мм), 40 миллилитров (1,016 мм), 60 миллилитров (1,524 мм) и 125 миллилитров (3,175 мм).

Максимальный размер печатных плат составляет 400 мм х 500 мм, и это может быть одна доска такого размера или несколько конструкций на панели.

Мы предлагаем различные варианты сварных масок, в том числе зеленые, черные, синие, желтые, красные, фиолетовые и многое другое.

Существует также широкий спектр вариантов отделки поверхности, таких как погруженное золото, HASL, погруженное серебро, погруженный олово, OSP, ENEPIG, голая медь и чистое покрытие золотом, среди других.

ПКБ AD255C работают исключительно хорошо в антеннах базовых станций сотовой инфраструктуры, коммерческих спутниковых радиоантеннах и многом другом.

Заключение

ПХБ AD255C обрабатываются с использованием стандартного оборудования и химических процессов для получения пластин, изображений и рисунков цепей.Важно обращаться с ними с осторожностью, чтобы сохранить поверхность ламината после вырезки, поскольку оставшаяся топография способствует улучшению сцепления с сварочными масками.

Спасибо, что присоединились к нам сегодня, и мы надеемся, что вы нашли представленную здесь информацию ценной и полезной.
