| Высокий свет: | 2-слойная радиочастотная печатная плата,20 миллилитров жестких ПХБ,Круговая плата с жесткими печатными листами |
||
|---|---|---|---|
Представляем наш недавно поставленный ПКБ, построенный на передовой Rogers DiClad 880 тканевого стекловолокна, усиленного композитами на основе PTFE.размерная стабильность, и химической устойчивости, что делает его идеальным выбором для широкого спектра высокопроизводительных систем.
Этот ПКБ-субстрат имеет DK 2,2 +/- 0,04 при 10 ГГц/23°С и 1 МГц, а также фактор рассеивания 0,0009 при 10 ГГц/23°С и 0,0008 при 1 МГц.Он имеет TCDK -160 ppm/°C в диапазоне от -10°C до 140°CКроме того, с скоростью поглощения влаги всего 0,02%, он превосходит другие композиты на основе ПТФЭ в влажной среде.
ПКБ-субстрат имеет несколько ключевых особенностей. Он предлагает чрезвычайно низкую степень потерь, минимизируя деградацию сигнала и обеспечивая превосходную целостность сигнала.Отличная размерная стабильность подложки DiClad 880 гарантирует постоянную производительность даже в сложных условияхВы можете рассчитывать на однородность производительности продукта, которая обеспечивает последовательную и надежную работу на широком диапазоне частот.
| Параметр | Стоимость |
| Количество слоев | 1-32 |
| Материалы субстрата | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A и т. д.).), FR-4 Высокий CTI> 600В; Полиамид, ПЭТ; Металлическое ядро и т.д. |
| Максимальный размер | Летные испытания: 900*600 мм, испытание устройств 460*380 мм, отсутствие испытаний 1100*600 мм |
| Толерантность к схемам правления | ± 0,0059" (0,15 мм) |
| Толщина ПКБ | 0.0157" - 0.3937" (0,40 мм--10.00 мм) |
| Толерантность толщины ((T≥0,8 мм) | ± 8% |
| Толерантность толщины ((t<0,8 мм) | ± 10% |
| Толщина изоляционного слоя | 0.00295" - 0.1969" (0.075 мм - 5.00 мм) |
| Минимальная трасса | 0.003" (0,075 мм) |
| Минимальное пространство | 0.003" (0,075 мм) |
| Внешняя толщина меди | 35μm-350μm (1 унция-10 унций) |
| Внутренняя толщина меди | 17μm-350μm (0,5 унции - 10 унций) |
| Сверло (механическое) | 0.0079" - 0.25" (0.2 мм - 6.35 мм) |
| Завершенная дыра ((Механическая) | 0.0039"-0.248" (0,10 мм-6,30 мм) |
| ДиаметрТолерантность (механическая) | 0.00295" (0,075мм) |
| Регистрация (механическая) | 00,05 мм. |
| Соотношение сторон | 12:1 |
| Тип паяльной маски | ЛПИ |
| Мост Мина Солдермаска | 00,08 мм. |
| Минимальная пропускная способность сварной маски | 00,05 мм. |
| Подключение через Диаметр | 0.0098" - 0.0236" (0.25мм-0.60мм) |
| Толерантность контроля импеданции | ± 10% |
| Поверхностная отделка | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated и т.д. |
Этот ПХБ демонстрирует постоянные механические характеристики, обеспечивая исключительную долговечность и надежность для критических электронных систем.защита от повреждения различными химическими веществамиСамая низкая впитываемость влаги среди композитов на основе ПТФЕ еще больше повышает надежность ПКБ.
Благодаря стабильной диэлектрической константе (Dk) в широком диапазоне частот, этот ПКБ позволяет точно контролировать и передавать сигнал.что приводит к снижению потерь при вставке и улучшению целостности общего сигнала.

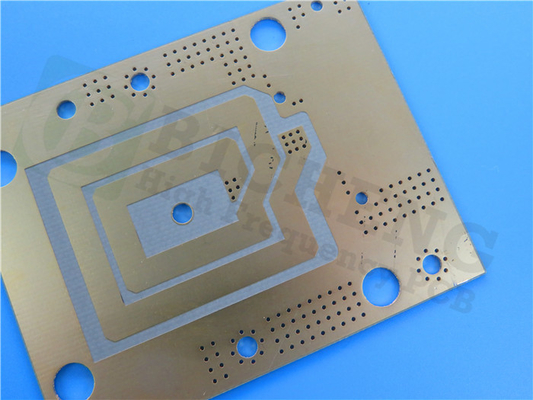

Этот двухслойный жесткий PCB-склад состоит из медного слоя 1 толщиной 35 мкм, субстрата DiClad 880 толщиной 0,508 мм (20 миллиметров) и медного слоя 2 толщиной 35 мкм.Толщина готовой доски равна 0Он имеет поверхностную отделку из погруженного серебра, верхнюю шелковую экрану в белом цвете и верхнюю сварную маску в синем.
Эти печатные платы имеют различные применения, включая радиолокационные сети питания, коммерческие сети фазовых массивов, антенны базовых станций с низкими потерями, системы наведения, цифровые радиоантенны, фильтры, соединители,и LNA.
Для технических вопросов или для размещения заказа, пожалуйста, свяжитесь с нашей специализированной командой по продажам на sales10@bichengpcb.com.Мы отдаем приоритет исключительной поддержке клиентов и стремимся поставлять высококачественные ПХБ клиентам по всему миру.
