| Высокий свет: | 30 миллилитров голых медных ПХБ,1 унция голых медных ПХБ,Голая медная ПКБ-карта RF |
||
|---|---|---|---|

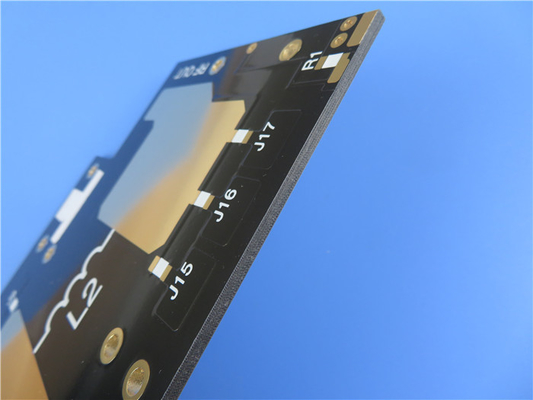

Представляем наш недавно поставленный ПКБ: высокопроизводительный двухслойный жесткий ПКБ. Этот ПКБ-субстрат изготовлен из стекловолокна PTFE Wangling F4BM250, обеспечивающего превосходное качество и производительность.Положительная ED медная фольга повышает проводимость и целостность сигналаС диэлектрической константой 2,50 при 10 ГГц/23°С и низким тангенсом потери 0,0012 при 10 ГГц, этот ПКБ гарантирует отличную передачу сигнала.8 Н/мм и скорость поглощения влаги менее 0Значения CTE (Коэффициент теплового расширения) составляют 20 ppm/°C (ось X), 25 ppm/°C (ось Y) и 187 ppm/°C (ось Z).
Этот печатный лист имеет различные толщины диэлектриков, что позволяет адаптировать его к вашим конкретным требованиям.С коммерциализированным, это ПХБ является примером высокой рентабельности без ущерба для качества.
Этот двухслойный жесткий печатный лист имеет хорошо спроектированный набор для оптимальной производительности. Он состоит из 35 мкм медного слоя сверху, за которым следует диэлектрический слой 0,762 мм (30 миллиметров) F4BM250,и еще один слой меди длиной 35 мкм на днеЭта конфигурация обеспечивает надежную передачу сигнала и эффективное распределение энергии.
Этот ПХБ поставляется в компактном форм-факторе размером 96,15 мм х 58,4 мм, с допустимым допустимым размахом +/- 0,15 мм. Он поддерживает минимальное количество следов / пространства 6/5 миллиметров и минимальный размер отверстия 0,4 мм,способные принимать сложные конструкцииТолщина готовой доски составляет 0,8 мм, что обеспечивает долговечность без ущерба для гибкости.Окончание поверхности - голая медьНе включены шелковые экраны, сварные маски и электрические испытания, чтобы обеспечить универсальность для различных приложений.
С 35 компонентами и в общей сложности 80 подложками, включая 38 сквозь отверстия подложки и 42 верхних SMT (Surface Mount Technology) подложки, этот PCB обеспечивает достаточно места для ваших потребностей в схемах.Он имеет 63 прохода и поддерживает 7 сетей., что позволяет обеспечить эффективную связь и интеграцию.
Этот графический материал для печатных плат поставляется в формате Gerber RS-274-X, что обеспечивает совместимость с различными инструментами проектирования.гарантирование высокого качества производства и сборки.
Наши печатные платы доступны по всему миру, что позволяет вам получить доступ к качеству, независимо от вашего местоположения.Мы вас прикроем..
| ПКБ-материал: | ПТФЕ, покрытое стекловолокном |
| Код: | F4BM-1/2 (серия семейства) |
| Диэлектрическая постоянная: | 2.2, 2.55, 2.65, |
| 3.0 и 3.5 | |
| Количество слоев: | 1 слой, 2 слоя и многослойный |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм), 3 унций (105 мкм) |
| Толщина ПКЖ: | 0.25 мм, 0.5 мм, 0.8 мм, 1.0 мм, 1.5 мм, 2.0 мм,3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Серебро, OSP и т.д. |
Этот печатный лист специально разработан для применения в микроволновых, радиочастотных и радиолокационных системах. Он превосходит в фазовых смещателях, пассивных устройствах, разделителях мощности, соединителях, комбинаторах, сетях питания,антенны фазового массиваЕго универсальность гарантирует, что он отвечает вашим конкретным требованиям в этих сложных областях.
Для любых технических запросов или дополнительной информации, пожалуйста, не стесняйтесь связаться с нашей специализированной командой по адресу sales10@bichengpcb.com.
Выберите наш недавно поставленный двухслойный жесткий печатный лист для исключительной надежности, экономичности и производительности.
